Xây dựng bản vẽ thiết kế hố thang máy gia đình cần lưu ý những điều gì?

Sản Phẩm - 21/11/2016
Ngay từ khi thiết kế và thi công công trình, vị trí đặt hố thang đã phải được xác định và xây dựng theo bản vẽ và các yêu cầu nghiêm ngặt. Để giúp các bạn hiểu rõ về kết cấu hố thang máy và những yêu cầu của quá trình xây thang máy. Khâu xây dựng hố thang máy là rất quan trọng chưa kể đến việc nếu xây dựng sai thì phải cải tạo, sửa chữa dẫn đến tốn kém về tiền bạc lẫn thời gian. Do đó, khi xây dựng hố thang cần phải lưu ý những vấn đề sau.

Ngay từ khi thiết kế và thi công công trình, vị trí đặt hố thang đã phải được xác định và xây dựng theo bản vẽ và các yêu cầu nghiêm ngặt. Để giúp các bạn hiểu rõ về kết cấu hố thang máy và những yêu cầu của quá trình xây thang máy. Khâu xây dựng hố thang máy là rất quan trọng chưa kể đến việc nếu xây dựng sai thì phải cải tạo, sửa chữa dẫn đến tốn kém về tiền bạc lẫn thời gian. Do đó, khi xây dựng hố thang cần phải lưu ý những vấn đề sau.

Bản vẽ thiết kế hố thang máy gia đình như thế nào?

Kết cấu hố thang máy bê tông cốt thép suốt chiều cao của hố được đổ bê tông- cốt thép toàn bộ từ đáy hố PIT đến sàn phòng máy. Đây là kết cấu vững chắc nhất, có chất lượng tốt nhất, dễ dàng phân bố khoảng cách giữa Bracket lắp Rail.
bản vẽ thiết kế hố thang máy gia đình
Kết cấu hố thang máy được chia làm ba dạng chủ yếu:
  • Hố bê tông cốt thép suốt chiều cao hố
  • Hố đà dầm chịu lực-tường gặch che quanh hố thang
  • Hố thang làm khung kết cấu thép
Để xây dựng kết cấu hố này, đòi hỏi sự tuân thủ nghiêm ngặt về kích thước và yêu cầu của bản vẽ kết cấu hố thang máy.
Kết cấu hố thang máy từ hố đà dầm chịu lực là kết cấu phổ biến, khá được ưa chuộng bởi sự đơn giản trong xây dựng, dễ sửa lỗi sai trong khi xây dựng, để xây dựng thang máy gia đình theo kết cấu này cần tuân thủ nghiêm ngặt các thông số kỹ thuật về chống thấm, đà giữ Rail giữa các tầng, đá sàn và đá Linteau ở mặt trước hố thang, và nhiều yếu tố khác để đảm bảo chất lượng kết cấu.

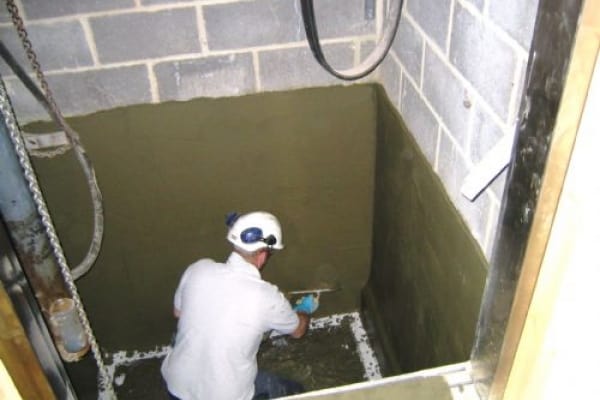

Tùy theo tốc độ của thang và trọng tải để ta có sự chuẩn bị cho phần đào âm sâu, độ sâu phải đạt chuẩn. Hơn nữa, trong quá trình thi công, cần phải chuẩn bị phương án chống thấm nước cho khu vực lắp đặt. Khi lắp đặt cửa tầng, cần phải có một khoảng trống hợp lý. Sự sắp đặt cửa tầng phải chính xác, điểm rơi đúng tầng mà thang máy sẽ dừng.
Trong giới hạn bên trong hố, chỉ được lắp đặt các thiết bị cần thiết và liên quan đến hoạt động của thang máy. Ngoài ra, vị trí lắp đặt cũng phải xa nguồn nước, lửa, điện,… để tránh trường hợp xảy ra sự cố lắp đặt, gây rò rỉ sẽ ảnh hưởng đến tính mạng. Hố thang máy phải đúng với kích thước chuẩn. Mỗi một bước lắp đặt đều có những bản vẽ quy củ, khoa học để hoạch định sao cho chính xác. Không phải hố thang nào cũng giống nhau, mà kích thước sẽ phụ thuộc vào tải trọng của thang tải khách.
Đối với thang máy gia đình, hay loại thang có kích thước nhỏ, hoặc những công trình cải tạo lắp đặt sau, tận dụng sửa chữa giếng trời làm thang máy, kết cấu hố thang sẽ được tạo nên từ khung kết cấu thép, thay vì các loại nguyên liệu sử dụng lắp Rail, đầu cửa, sill cửa và các bộ phận khác.
