Cấu tạo thang máy trục vít Cibes

Kiến Thức Chung - 17/02/2021
Cấu tạo thang máy trục vít Cibes có nhiều ưu điểm vượt trội, tối ưu để đảm bảo yếu tố an toàn, vận hành ổn định cho thang máy. Chính yếu tố cấu tạo thang máy đã góp phần tạo nên sự vượt trội của thang máy Cibes so với các sản phẩm thang máy thông thường khác. Bạn hãy cùng Cibes Lift Việt Nam tìm hiểu về cấu tạo thang máy Cibes qua bài viết sau.

MỤC LỤC:

1. Định nghĩa thang máy Cibes

Thang máy Cibes là thang máy sàn nâng được ứng dụng công nghệ trục vít độc quyền của Cibes Lift Group (Thụy Điển). Công nghệ trục vít này đã được Cibes nghiên cứu, phát triển và tối ưu qua hơn 40 năm qua nhằm giúp đem tới cho khách hàng một công nghệ thang máy an toàn, vận hành ổn định nhất.



Không chỉ có điểm nhấn ở công nghệ trục vít, thang máy Cibes còn được trang bị hệ thống truyền động Ecosilent, hệ thống an toàn, hệ thống liên lạc; tín hiệu khẩn cấp đầy đủ, tiện dụng….Ngoài ra, thang máy Cibes còn được thiết kế với 4 mặt kính vô cùng thời thượng, tinh tế..

Về tổng quan, thang máy trục vít của Cibes có các ưu điểm vượt trội như:

  • Đạt tiêu chuẩn châu Âu về độ an toàn
  • Không cần đối trọng
  • Bền bỉ trước sự thay đổi nhiệt độ
  • Thân thiện với môi trường
  • Ít cần bảo dưỡng.
  • Lắp đặt dễ dàng và nhanh chóng
  • Thiết kế Scandinavi tối giản, tinh tế, sang trọng phù hợp mọi gia đình

 Chính những ưu điểm này đã giúp thang máy trục vít Cibes được sử dụng rộng rãi tại các công trình cao tầng hiện nay và đem tới sự an tâm, trả i nghiệm di chuyển hoàn hảo cho người dùng.

 Thang máy Cibes là mẫu thang máy sử dụng công nghệ trục vít sàn nâng độc quyền, được nhập khẩu nguyên chiếc từ Thụy Điển

Thang máy Cibes là mẫu thang máy sử dụng công nghệ trục vít sàn nâng độc quyền, được nhập khẩu nguyên chiếc từ Thụy Điển

2. Giới thiệu về thang máy Cibes công nghệ trục vít

Thang máy Cibes sử dụng công nghệ trục vít gồm có các bộ phận chính như: trục vít, hệ truyền động Ecosilent, hệ thống vách kính và hệ thống bảng điều khiển.

2.1. Trục vít

Được phát triển hơn 40 năm trong hoạt động Nghiên cứu & Phát triển cũng như sản xuất. Công nghệ trục vít đảm bảo chuyển động mượt mà và vô cùng êm ái của thang máy, đây là thành quả của nhiều năm kinh nghiệm và cải tiến kỹ thuật.


Độ bền của trục vít Cibes đã được Viện Công nghệ Hoàng gia Stockholm kiểm định từ những năm 1997. Các mối nối của trục vít có khả năng chịu lực ấn tượng, lên tới 100kN (tương đương 11,25 tấn trọng lượng).

Ngoài ra, tốc độ thang máy trục vít Cibes luôn tuẩn thủ các quy định nghiêm ngặt về an toàn, đó cũng là ly do mà mọi thang máy sàn nâng của Cibes đều quy chuẩn tốc độ ở mức 0.15m/s. Đây cũng là tốc độ tiêu chuẩn được áp dụng cho các dòng thang máy gia đình tại châu Âu về Máy móc của Liên minh Châu Âu 2006/42/EC bằng cách tuân theo tiêu chuẩn điều hòa EN81-41.

 Thang máy công nghệ trục vít độc quyền của Cibes

Thang máy công nghệ trục vít độc quyền của Cibes

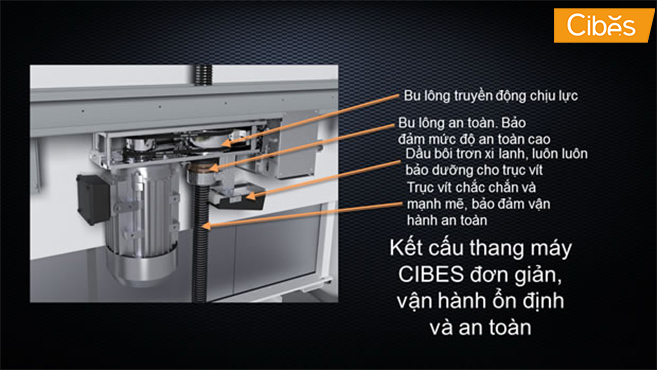

Hệ thống trục vít thang máy Cibes gồm các bộ phận như sau:

Bộ phận

Công dụng

Bu lông truyền động

Chịu lực trong quá trình vận hành thang máy

Bu lông an toàn

Bảo đảm thang máy vận hành an toàn

Dầu bôi trơn xi lanh

Bảo dưỡng cho trục vít

Trục vít

Bảo đảm thang máy vận hành an toàn



Hệ thống trục vít thang máy Cibes kết nối hệ thống động cơ, hệ thống trục vít và dây cu-loa tạo thành chuyển động. Sàn thang máy Cibes được nâng lên xuống theo chiều của động cơ qua hệ thống bánh răng. Đồng thời, trục vít là loại vít xoắn 5 rãnh và các rãnh vít kết hợp với nhau vô cùng mượt mà giúp thang máy hoạt động tĩnh lặng và ổn định.



Đặc biệt, các dòng thang máy của Cibes đều sử dụng công nghệ trục vít. Nhưng từ khi có sự ra đời của hệ thống truyền động Ecosilent đã có sự cải tiến vượt bậc về thiết kế trục vít giúp:

  • Hạn chế điện năng tiêu thụ
  • Hạn chế lượng dầu tiêu thụ
  • Các dòng thang máy trục vít sử dụng hệ truyền động Ecosilent có đặc tính giảm 30% dầu dùng trên vít và không cần dầu trên thanh dẫn hướng - giúp giảm tổng cộng 73% lượng bôi trơn gốc cacbon

Dưới đây là bảng thông  số kỹ thuật Trục vít

Tiêu chí

Trục vít Cibes

Trục  vít Cibes Ecosilent

Chiều rộng

41mm

41mm

Chiều cao

12mm

36mm

Ghim

1

2

Hiệu năng

​​​​​​60

80%

Chịu tải

100kN

200kN

2.2. Hệ truyền động Ecosilent

Hệ truyền động Cibes Ecosilent là một bước cải tiến đột phá của Cibes. Hệ truyền động này giúp tối ưu hiệu năng sử dụng và giúp bạn tiết kiệm đáng kể điện năng tiêu thụ với các ưu điểm như:

  • Có chứng nhận tiết kiệm năng lượng nhãn A theo tiêu chuẩn châu Âu
  • Điện năng tiêu thụ chỉ khoảng 25kWh mỗi năm
  • Điện năng để vận hành thang máy Cibes chỉ tương đương một chiếc máy giặt thông thường. Số liệu này được tính dựa trên thang máy 2 điểm dừng, hành trình cao 3,6m có trang bị hệ truyền động Ecosilent với tần suất sử dụng 20 lần mỗi ngày.

Đúng như tên gọi, hệ truyền động Ecosilent là công nghệ dành cho sự tĩnh lặng, đem tới khả năng vận hành êm ái, ổn định cao cho thang máy. Một chiếc  thang máy Cibes trang bị hệ truyền động Ecosilent sẽ có chỉ tạo ra cường độ âm thanh ở mức 40dB thấp hơn rất nhiều so với tiếng chảy nước máy (85dB); máy giặt (65dB); máy rửa bát (55dB).

Hình ảnh hệ truyền động Cibes Ecosilent tĩnh lặng

Hình ảnh hệ truyền động Cibes Ecosilent tĩnh lặng

Hệ truyền động Cibes Ecosilent giúp thang máy Cibes vận hành ổn định, êm ái

Hệ truyền động Cibes Ecosilent giúp thang máy Cibes vận hành ổn định, êm ái

2.3. Hệ thống vách kính

Hệ thống vách kính là một trong những điểm nhấn đem tới tính thẩm mỹ cao cho sản phẩm thang máy Cibes. Tùy vào nhu cầu hoặc vị trí lắp đặt mà quý khách hàng có thể lựa chọn số lượng mặt kính cho thang máy từ 1 - 4 mặt kính cho ngôi nhà của mình



Với các dòng thang máy Cibes có thiết kế lên tới 4 mặt kính cường lực 2 lớp vô cùng an toàn phù hợp với xu hướng thiết kế tận dụng ánh sáng tự nhiên, khiến không gian thoáng đãng, tinh tế và sang trọng, an toàn (dễ quan sát) cảnh vật bên ngoài thang máy. Chính vì vậy, sản phẩm không chỉ mang đến cảm giác thoải mái cho người dùng mà nó còn thể hiện một không gian nhỏ gọn, đẹp đẽ và tính mỹ quan toàn diện, tạo sự hài hòa, thống nhất với kiến trúc và môi trường xung quanh góp phần tăng thêm giá trị thẩm mỹ cho các căn biệt thự



Sản phẩm thang máy kính Cibes có thể lắp đặt phù hợp cả trong nhà và ngoài trời. Mang lại trải nghiệm hoàn hảo, ấn tượng khi di chuyển bằng thang máy giúp bạn có thể quan sát không gian xung quanh căn nhà của mình ngay trong quá trình di chuyển thang máy.

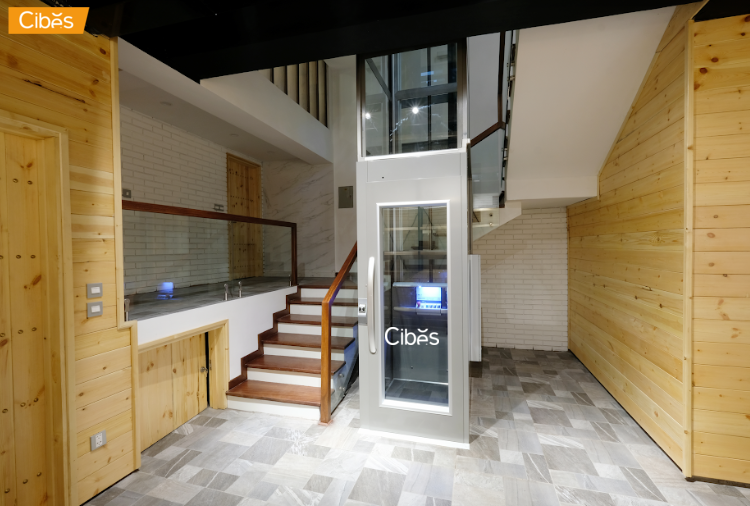

Với hệ thống vách kính, thang máy Cibes giúp bạn có trải nghiệm di chuyển hoàn hảo, ấn tượng

Với hệ thống vách kính, thang máy Cibes giúp bạn có trải nghiệm di chuyển hoàn hảo, ấn tượng

2.4. Hệ thống bảng điều khiển

Các nút điều khiển trong thang máy rất đơn giản, trang nhã, trực quan, dễ dàng sử dụng và phù hợp cho mọi gia đình. Các nút gọi một trạm được trang bị ở từng tầng để dễ dàng vận hành



Hệ thống bảng điều khiển gồm đầy đủ các tùy chọn như: ký hiệu các tầng, máy điện thoại, bảng số tầng đang dừng, cứu hộ, dừng khẩn cấp.



Thang máy Cibes có thể lắp đặt hệ thống bảng điều khiển cơ hoặc cảm ứng tùy theo dòng thang máy. Trong đó dòng Cibes Ecosilent sử dụng điều khiển cơ, còn dòng Cibes Voyager thì sử dụng cảm ứng vô cùng tiện lợi.



Ngoài ta, màu sắc, họa tiết của bảng điều khiển cũng được nghiên cứu thiết kế kỹ lưỡng để hài hòa, đảm bảo tính thẩm mỹ cao cho sản phẩm. Ngoài ra, quý khách hàng cũng có thể tùy chọn màu sắc, họa tiết bảng thiết kế theo nhu cầu, hợp với yếu tố phong thủy, không gian thiết kế ngôi nhà…

Thang máy Cibes với bảng điều khiển cơ trực quan, dễ sử dụng

Thang máy Cibes với bảng điều khiển cơ trực quan, dễ sử dụng

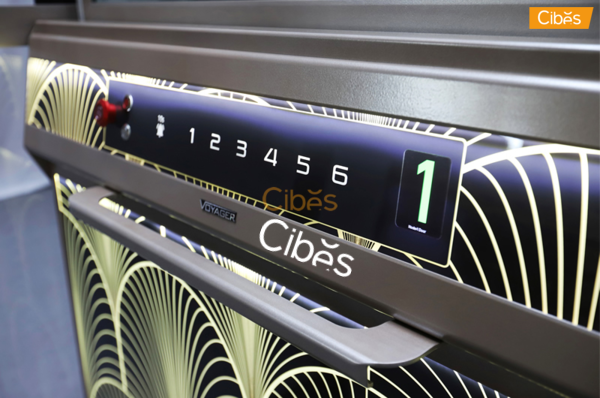

Bảng điều khiển cảm ứng ấn tượng trên dòng thang máy Cibes Voyager

Bảng điều khiển cảm ứng ấn tượng trên dòng thang máy Cibes Voyager

3. Lý do thang máy trục vít sàn nâng là xu hướng sử dụng hiện nay

Thang máy Cibes sử dụng công nghệ trục vít sàn nâng hiện đang tạo nên xu hướng sử dụng phổ biến hiện nay vì sử dụng: công nghệ hiện đại, tiên tiến, thi công, xây dựng dễ dàng, tiết kiệm thời gian, nỗ lực và quá trình lắp đặt, bảo hành, bảo trì nhanh chóng, chuyên nghiệp.

3.1. Công nghệ hiện đại, tiên tiến

Với công nghệ trục vít sàn nâng, thang máy Cibes được đánh giá là một trong những sản phẩm hiện đại, tiên tiến, an toàn nhất hiện nay. Về công nghệ, thang máy Cibes có những ưu điểm như:

  • Đảm bảo vận hành êm ái, an toàn
  • Giúp tiêu hao ít hơn 30% lượng dầu bôi trơn
  • Thích hợp lắp đặt cho nhiều không gian khác nhau, từ rộng rãi thoáng đãng tới các căn nhà cải tạo, tương đối chật hẹp, giới hạn diện tích
  • Hố pit nhỏ và không xây dựng giếng thang, phòng máy giúp đảm bảo tính thẩm mỹ cao, tối ưu diện tích và giảm thời gian, công sức thi công
  • Thời gian bảo dưỡng dài, thông thường bạn chỉ cần bảo dưỡng 2 - 4 lần / năm
  • Lắp đặt phanh hãm an toàn ở phía trên bảng điều khiển và viền quanh 4 cạnh mặt sàn thang
  • Được trang bị công tắc đóng mở khẩn cấp
  • Tích hợp mạch điều khiển an toàn
  • Quá trình vận hành thang rất ít xảy ra sự cố

3.2. Thi công, xây dựng dễ dàng, tiết kiệm thời gian, nỗ lực

Quá trình thi công thang máy trục vít Cibes dễ dàng, tiết kiệm thời gian nhờ có các đặc điểm như:

  • Chiều cao cửa tiêu chuẩn chỉ với 2.2m và 1.2m với cửa bán tiêu chuẩn. Nên phù hợp với những thiết kế nhà có diện tích nhỏ, hẹp.
  • Không cần xây dựng hố thang và phòng máy. Nên giúp gia chủ tiết kiệm được thời gian và chi phí lắp đặt.
  • Không cần đào hố pit hoặc hố pit có kích thước nhỏ là 60mm
  • Dễ dàng sửa chữa, bảo dưỡng. Phụ kiện sửa chữa thay thế chính hãng. Tần suất bảo dưỡng ít, tiết kiệm chi phí

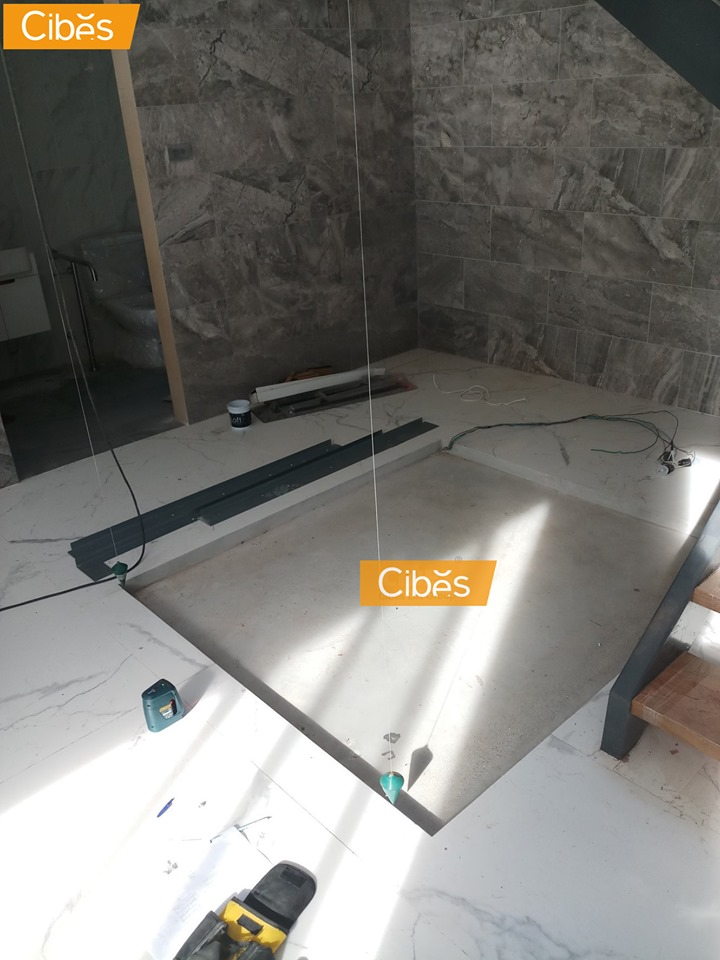

Thang máy Cibes không đòi hỏi phải đào hố pit hoặc chỉ cần hố pit rất nhỏ

Thang máy Cibes không đòi hỏi phải đào hố pit hoặc chỉ cần hố pit rất nhỏ

3.3. Quá trình lắp đặt, bảo hành, bảo trì nhanh chóng, chuyên nghiệp

Thang máy trục vít Cibes là sản phẩm được nhập khẩu nguyên chiếc từ Thụy Điển.



Thời gian hoàn thiện và chuẩn bị lắp đặt bao gồm:

  • Sản xuất thang máy Cibes là: 2,5 tháng
  • Vận chuyển thang máy Cibes từ Thụy Điển về Việt Nam: 3 tháng nếu vận chuyển bằng đường biển, 1 tháng nếu vận chuyển bằng đường hàng không
  • Hoàn thành thủ tục nhập khẩu Cibes là: 2,5 tuần
  • Hoàn thiện lắp đặt: 1 tuần (thực tế có thể thay đổi do hiện trường lắp đặt)

=> Tổng thời gian sở hữu thang máy Cibes là 6-7 tháng.

Quý khách hàng có thể xem thêm video hành trình thang máy Cibes từ Thụy Điển về Việt Nam ngay dưới đây

Thang máy Cibes cũng nổi bật với độ bền, sự ổn định cao. Trong điều kiện sử dụng thông thường, trong 1 năm bạn chỉ cần bảo trì tối thiểu 2 lần. Tần suất bảo trì thấp, chính sách bảo hành nhanh chóng, thuận tiện của thang máy Cibes có thể giúp bạn yên tâm sử dụng sản phẩm trong dài hạn.

4. Bản vẽ thang máy cấu tạo trục vít cibes

Để hiểu rõ hơn về cấu tạo thang máy trục vít Cibes, bạn hãy cùng Cibes tìm hiểu bảng vẽ thang máy chi tiết dưới đây.

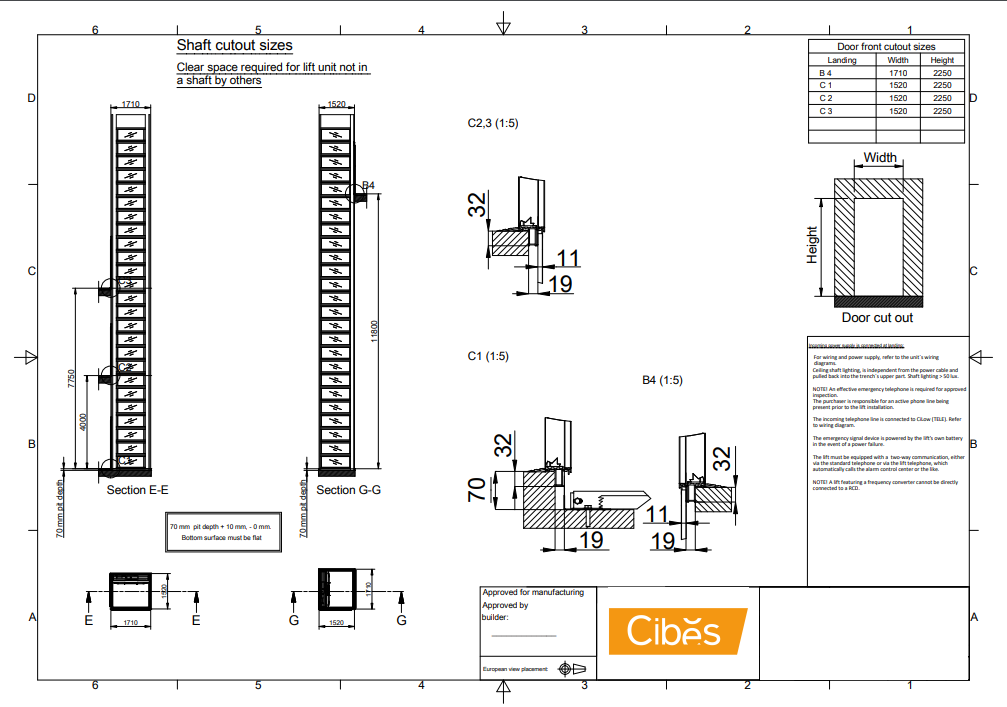

Bản vẽ giếng thang Cibes A5000 - 1520x1760mm

Công trình Cibes A5000 - 1520x1760mm- Bản vẽ giếng thang

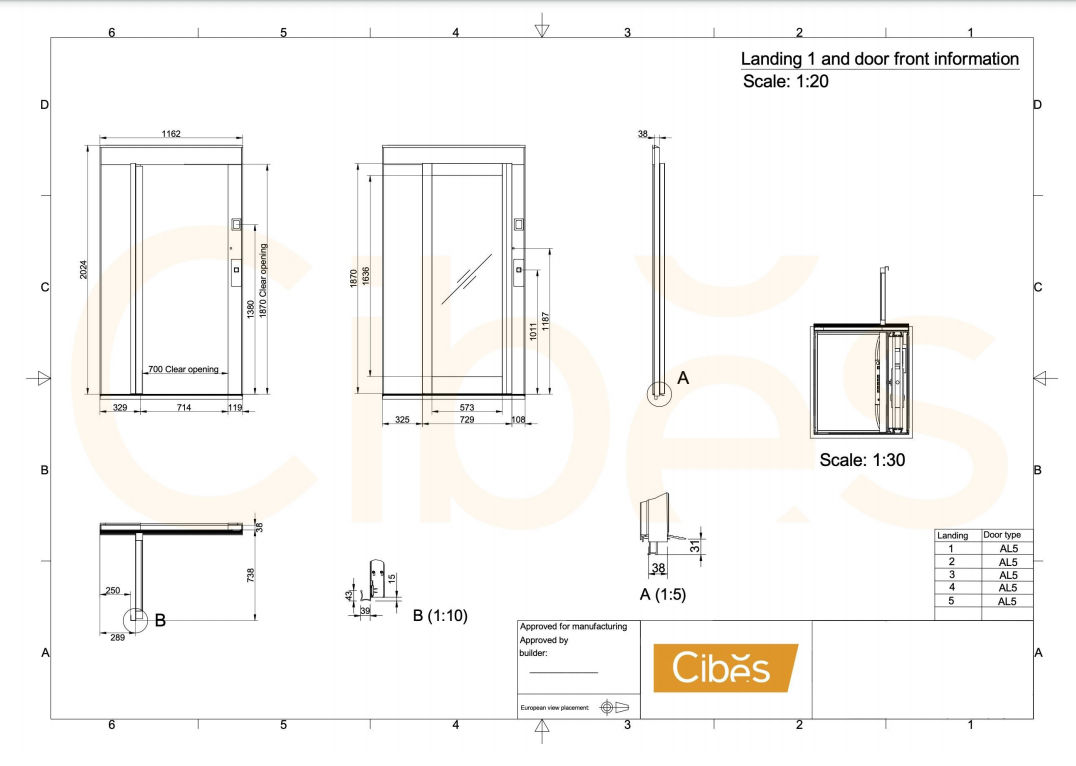

Bản vẽ cửa thang Cibes A5000 - 1520x1760mm

Công trình Cibes A5000 - 1520x1760mm - Bản vẽ cửa thang 01

Công trình Cibes A5000 - 1220x1380mm - Bản vẽ giếng thang

Công trình Cibes A5000 - 1220x1380mm - Bản vẽ giếng thang

Bản vẽ cửa thang Cibes A5000 - 1220x1380mm

Công trình Cibes A5000 - 1220x1380mm - Bản vẽ cửa thang

5. Công trình lắp đặt thang máy trục vít Cibes

Dưới đây là một số công trình lắp đặt thang máy gia đình trục vít Cibes tại các tỉnh thành trong cả nước. Quý khách hàng có thể tham khảo dưới đây.

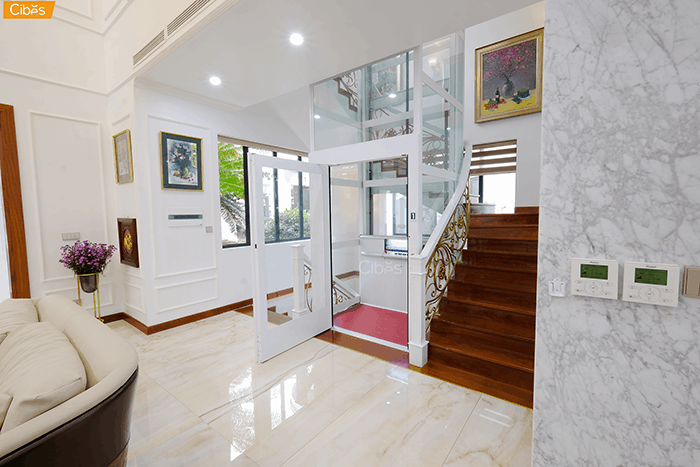

Sản phẩm thang máy Cibes lắp đặt tại Phú Thọ

Sản phẩm thang máy Cibes lắp đặt tại Phú Thọ

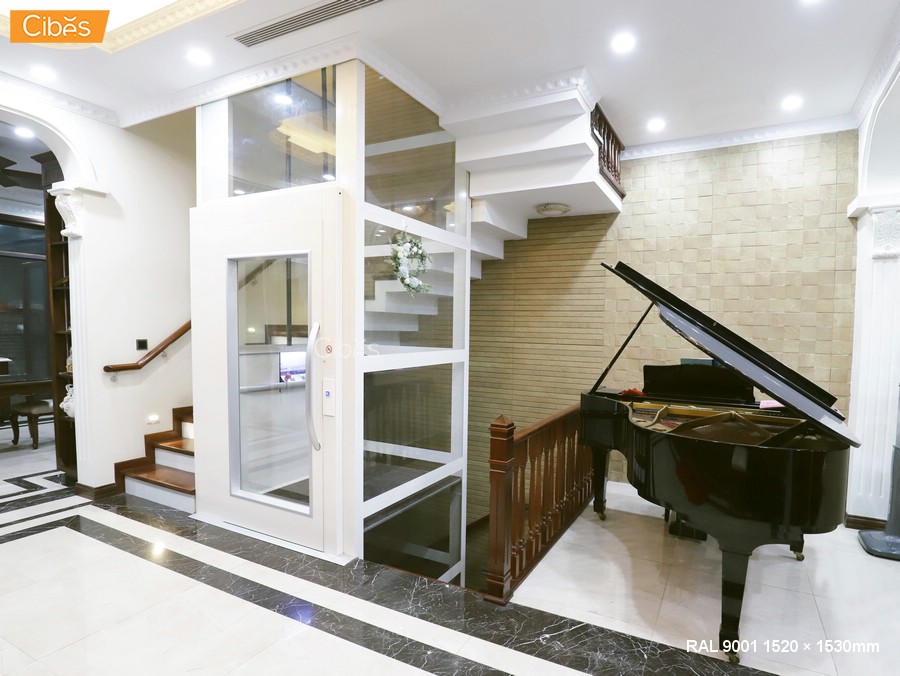

Sản phẩm thang máy Cibes với màu xám hòa hợp với tổng thể ngôi nhà

Sản phẩm thang máy Cibes với màu xám hòa hợp với tổng thể ngôi nhà

Sản phẩm thang máy Cibes với màu xanh độc đáo

Sản phẩm thang máy Cibes với màu xanh độc đáo

Sản phẩm Cibes A5000 lắp đặt trong biệt sang trọng

Sản phẩm Cibes A5000 lắp đặt trong biệt sang trọng

Sản phẩm thang máy A5000 được lắp đặt tại TP.HCM

Sản phẩm thang máy A5000 được lắp đặt tại TP.HCM

Sản phẩm thang máy Voyager Aurora thiết kế hoa văn độc đáo

Sản phẩm thang máy Voyager Aurora thiết kế hoa văn độc đáo

Trên đây, bạn đã cùng Cibes Lift Việt Nam tìm hiểu về cấu tạo thang máy trục vít Cibes. Về tổng quan, thang máy Cibes với những ưu điểm vượt trội về thiết kế cũng như công nghệ độc quyền, được nghiên cứu, tối ưu qua tích lũy thời gian lâu dài hoàn toàn có thể đáp ứng nhu cầu sử dụng của bạn. Thang máy trục vít Cibes không những có tính thẩm mỹ cao, tinh tế mà còn đảm bảo yếu tố an toàn, vận hành ổn định, êm ái, tần suất cần bảo trì thấp.



Bạn có thể liên hệ với Cibes Lift Việt Nam để nhận được các tư vấn nhanh chóng, chính xác về thang máy Cibes phù hợp nhất với nhu cầu của bạn.
