3 tiêu chuẩn quan trọng khi thiết kế hố thang máy gia đình cần biết

Thiết kế - 21/11/2020
Hố thang máy được thiết kế đúng tiêu chuẩn sẽ giúp thang máy hoạt động an toàn và đạt hiệu suất tối đa. Vì vậy, 3 tiêu chuẩn quan trọng khi thiết kế hố thang máy gia đình cần biết sau đây sẽ là vô cùng hữu ích cho mọi khách hàng đang có nhu cầu lắp đặt thiết bị hiện đại này.

MỤC LỤC:

1. Thiết kế kích thước sàn thang

Kích thước sàn thang là một trong 3 tiêu chuẩn mà khách hàng cần đặc biệt quan tâm. Với từng loại tải trọng khác nhau thì kích thước hố thang tương ứng cũng khác nhau. Dưới đây là ví dụ về kích thước sàn thang của dòng thang máy gia đình Cibes, quý khách có thể tham khảo:

Loại thang máy

Kích thước tiêu chuẩn sàn thang (mm)

Kích thước thông thủy (mm)

Loại thang máy 300kg

XS: 600 × 830mm
S: 800 × 830mm
S: 1000 × 830mm
S: 1000 × 930mm
S: 1100 × 930mm

XS: 1020 × 980mm
S: 1220 × 980mm
S: 1420 × 980mm
S: 1420 × 1080mm
S: 1520 × 1080mm

Loại thang máy 400- 500kg

M: 800 × 1217mm
M: 900 × 1217mm
M: 1000 × 1267mm
L: 1100 × 1367mm
L: 900 x 1467mm
L: 1000x1467mm
L: 1100x1467mm
XL: 1100 × 1597mm

M: 1220 × 1380mm
M: 1320 × 1380mm
M: 1420 × 1430mm
L: 1520 × 1530mm
L: 1320x1630mm
L: 1420x1630mm
L: 1520x1630mm
XL: 1520 × 1760mm

2. Thiết kế thang máy với hố pít

Hố pit là một yếu tố quan trọng trong quá trình lắp đặt thang máy gia đình. Với các dòng thang yêu cầu hố pit lớn thì gia chủ phải tính toán kỹ lưỡng, đặc biệt với những công trình cải tạo. Và chiều sâu này phụ thuộc vào từng dòng thang máy cụ thể.

Như dòng thang máy cáp kéo thì độ sâu hố pít thường từ 400mm - 1500mm tùy vào tải trọng và chiều cao hành trình. Khi đó, sẽ là một bài toán khá khó với thiết kế và xây dựng khi công trình nhà cải tạo.



Còn với thang máy gia đình Cibes thì không cần yêu cầu xây dựng hố pít hoặc nếu có thì âm xuống rất thấp (chỉ khoảng 60mm) ở tất cả tải trọng từ 300-500kg. Từ đó, giúp gia chủ yên tâm lắp đặt mà không còn phải lo lắng nhiều về việc thay đổi kết cấu biệt thự. Ngoài ra, Cibes sẽ tư vấn cụ thể về các yêu cầu về kết cấu liên quan (nếu có).

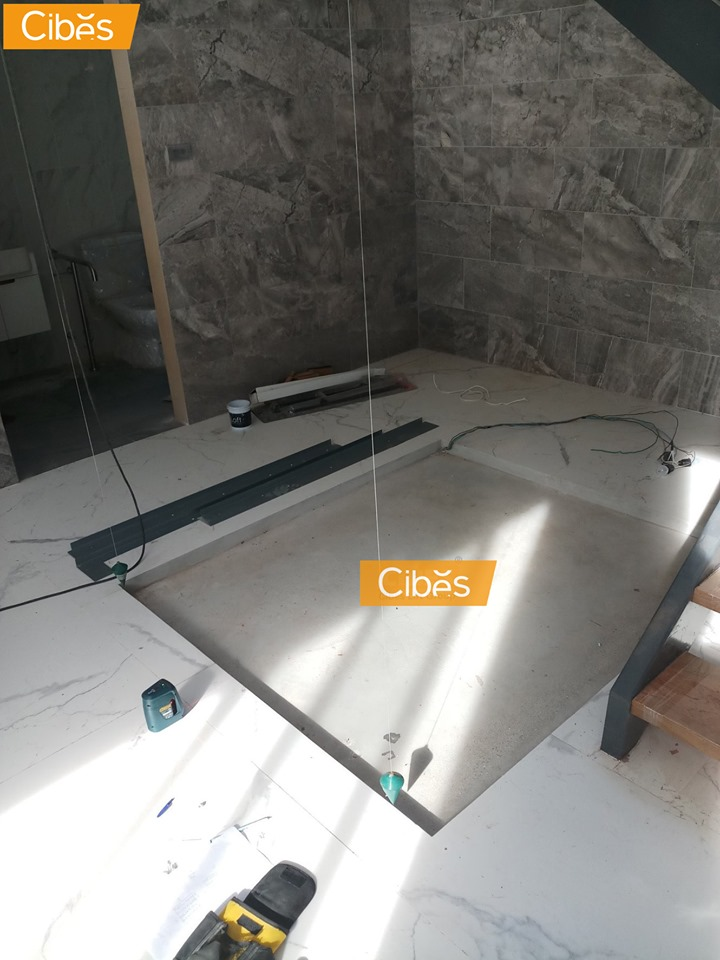

Thang máy gia đình Cibes không yêu cầu xây dựng hố pít hay âm xuống nhỏ

Thang máy gia đình Cibes không yêu cầu xây dựng hố pít hay âm xuống nhỏ

3. Thiết kế kích thước, chiều cao phòng máy

Phòng máy hay còn gọi là phòng kỹ thuật là nơi bố trí các thiết bị điện quan trọng của thang máy gia đình như: tủ điện, máy kéo, bộ không chế vận tốc. Vì vậy, khi xây dựng phòng máy phải đáp ứng đúng yêu cầu và tiêu chuẩn thiết kế của nhà sản xuất để đảm bảo an toàn khi thang máy hoạt động và giúp cho thang luôn trong trạng thái lý tưởng nhất.



Về phòng máy thì kích thước của nó tối thiểu phải bằng kích thước của hố thang. Nếu khách hàng muốn lắp thang máy với kích thước 1500mm x 1500mm, tải trọng 350kg thì kích thước phòng máy ít nhất sẽ là: 1500m x 1500m. Và thông thường trong quá trình thiết kế xây dựng, các kỹ thuật sẽ để kích thước phòng thang rộng hơn để có không gian cho việc lắp đặt, sửa chữa, cứu hộ khi cần.

Phòng máy của hệ thống thang máy

Phòng máy của hệ thống thang máy

Ngoài kích thước phòng máy thì chiều cao phòng máy cũng là một yếu tố vô cùng quan trọng và luôn được quan tâm đặc biệt. Chiều cao phòng máy của các loại thang  sẽ phụ thuộc vào tải trọng, thông thường thì sẽ phải đạt từ 1300-1500mm, tùy dòng thang, gia chủ cần chú ý chuẩn bị không gian phù hợp.



Chiều cao cũng là một trở ngại khá lớn với các công trình nhà cải tạo hay bị giới hạn về chiều cao. Khi đó, lựa chọn sản phẩm thang máy không cần xây phòng máy sẽ là lựa chọn tối ưu cho khách hàng.



Và thang máy gia đình Cibes chính là một trong những sản phẩm ưu việt đó. Thang máy gia đình Cibes không phòng máy, giúp tối ưu không gian. Ngoài ra, chiều cao tầng trên cùng OH thấp (1000-2300mm), thuận tiện lắp đặt cho nhiều loại không gian như nhà biệt thự, nhà áp mái. Cibes còn mang đến cho khách hàng giải pháp thang máy toàn diện, vô cùng an toàn và thiết kế sang trọng, tinh tế là điểm nhấn nâng tầm không gian ngôi nhà.

Thang máy gia đình Cibes không cần xây phòng máy, không đào hố pít giúp gia

Thang máy gia đình Cibes không cần xây phòng máy, không đào hố pít giúp gia

Hy vọng với bài viết trên, khách hàng đã có thêm những thông tin hữu ích về tiêu chuẩn khi thiết kế hố thang máy gia đình. Để được tư vấn cụ thể và kỹ càng hơn về thiết kế hố thang máy gia đình cũng như tham khảo các dòng sản phẩm thang máy gia đình an toàn, thiết kế hiện đại, sang trọng của Cibes, khách hàng vui lòng liên hệ với chúng tôi qua:
  • Hotline 18001754 - 0899.50.38.38 hoặc tới 2 chi nhánh văn phòng tại địa chỉ:
  • Văn phòng tại Hà Nội: P303, Tầng 3, Tòa nhà HITC, Số 239, Xuân Thủy, Cầu Giấy
  • Văn phòng tại TP. Hồ Chí Minh: Căn B1 - 00.02, Tòa nhà Sarimi, Khu đô thị Sala, Quận 2
