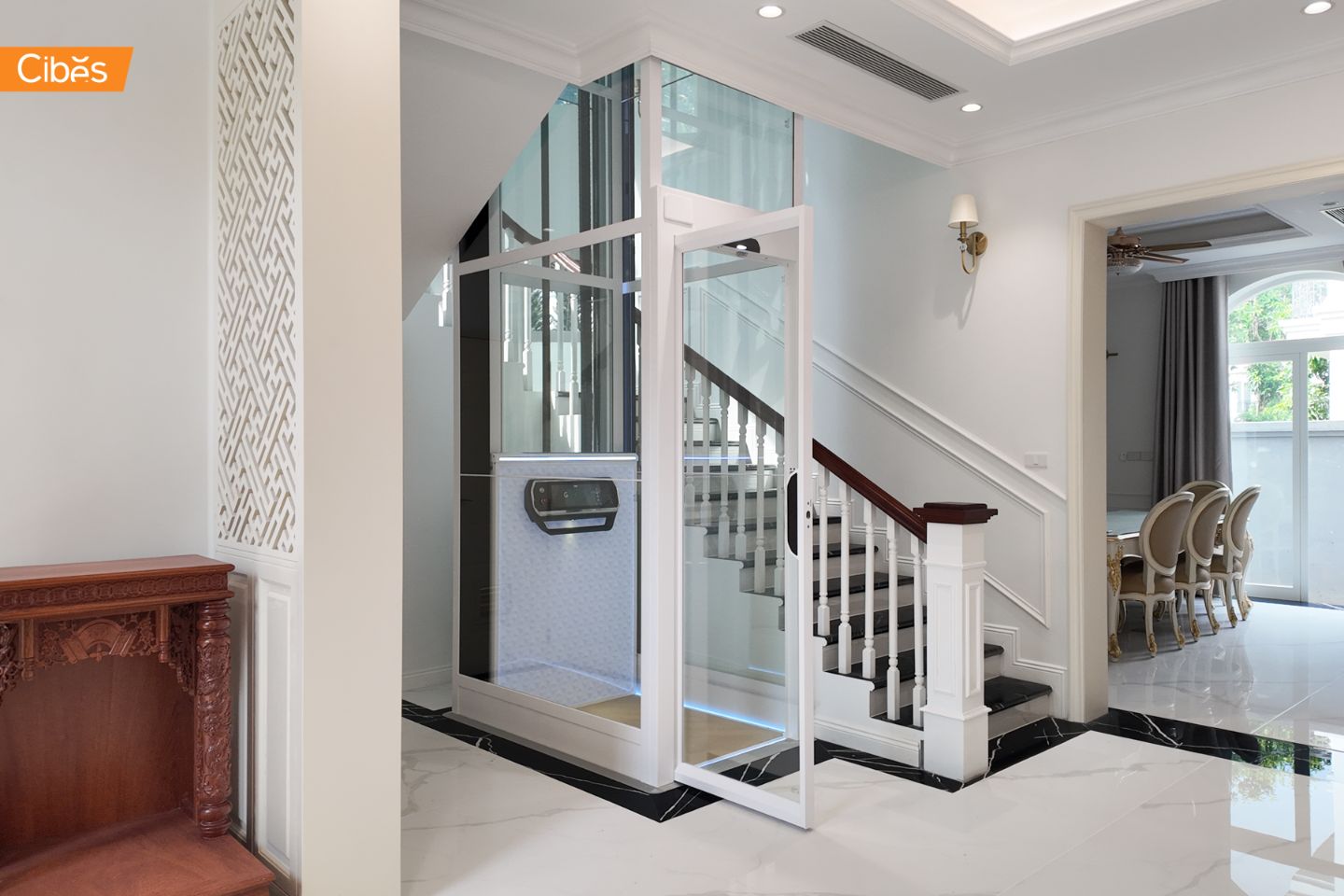

KĐT Sol Villa, Phường Cát Lái, TP HCM - Thang máy gia đinh Cibes lắp đặt giữa thang bộ trong biệt thự sang trọng
Biệt thự Sol Villa, TP.HCM bố trí thang máy tiết kiệm diện tích như thế nào để hạn chế thay đổi kết cấu?
Mục lục
Tóm tắt nhanh
- Công trình nằm tại khu biệt thự Sol Villa. Gia chủ có nhu cầu bổ sung thang máy gia đình nhưng ưu tiên phương án hạn chế tác động đến hiện trạng và kết cấu ban đầu mà Ban Quản lý bàn giao
- Một trong những yêu cầu quan trọng của gia chủ là không đào hố pit sâu tại vị trí lắp đặt. Đây cũng là tiêu chí chính trong quá trình gia chủ tự tìm hiểu giải pháo thang máy trên Internet
- Vị trí lắp thang được bố trí tại khu vực thang bộ. Để có 960mm chiều rộng dành cho thang, Cibes đề xuất khách hàng cắt thêm 80mm thang bộ
- Cấu hình thang máy được lựa chọn là Cibes V80i Galaxy 3 điểm dừng, kích thước thông thủy 1560x960mm, kích thước sàn thang 1135x850mm, tải trọng 400kg, chiều cao hành trình 7400mmm
1. Hiện trạng thực tế vị trí lắp đặt và giải pháp kỹ thuật của Cibes
Khách hàng muốn lắp đặt thang máy tiết kiệm diện tích giữa thang bộ. Đội kỹ thuật Cibes tiến hành khảo sát hiện trạng thực tế và thu được kết quả:
| Hạng mục khảo sát | Kết quả khảo sát | Giải pháp kỹ thuật Cibes đề xuất |
| Diện tích lọt lòng thang bộ |
Khoảng không giữa thang bộ có diện tích khoảng 1.25m2, cụ thể:
|
Cibes đề xuất cắt thêm 80mm thang bộ, để chiều rộng khoảng lọt lòng tăng từ 800mm lên 960mm |
| Chiều cao và cấu trúc mặt bằng của các điểm dừng |
Các tầng 1,2,3 có chiều cao lần lượt là 3800mm, 3600mm và 3500mm. Cấu trúc mặt bằng của các điểm dừng đều đồng nhất, không có tình trạng lệch tầng |
Cibes bố trí cửa tiêu chuẩn cao 2100mm và các tầng đều có chung một hướng mở cửa |
| Chiều cao hành trình | Thang máy tiết kiệm diện tích lắp cho 3 điểm dừng, tương đương với chiều cao hành trình 7400mm ở công trình Sol Villa này |
Với chiều cao hành trình 7.400 mm và cấu hình tốc độ 9 m/phút, V80i Galaxy tại công trình có thể sử dụng nguồn điện 1 pha. Tuy nhiên, gia chủ đã chuẩn bị sẵn nguồn điện 3 pha nên cấu hình vẫn được đấu nối và vận hành với nguồn điện hiện có. |

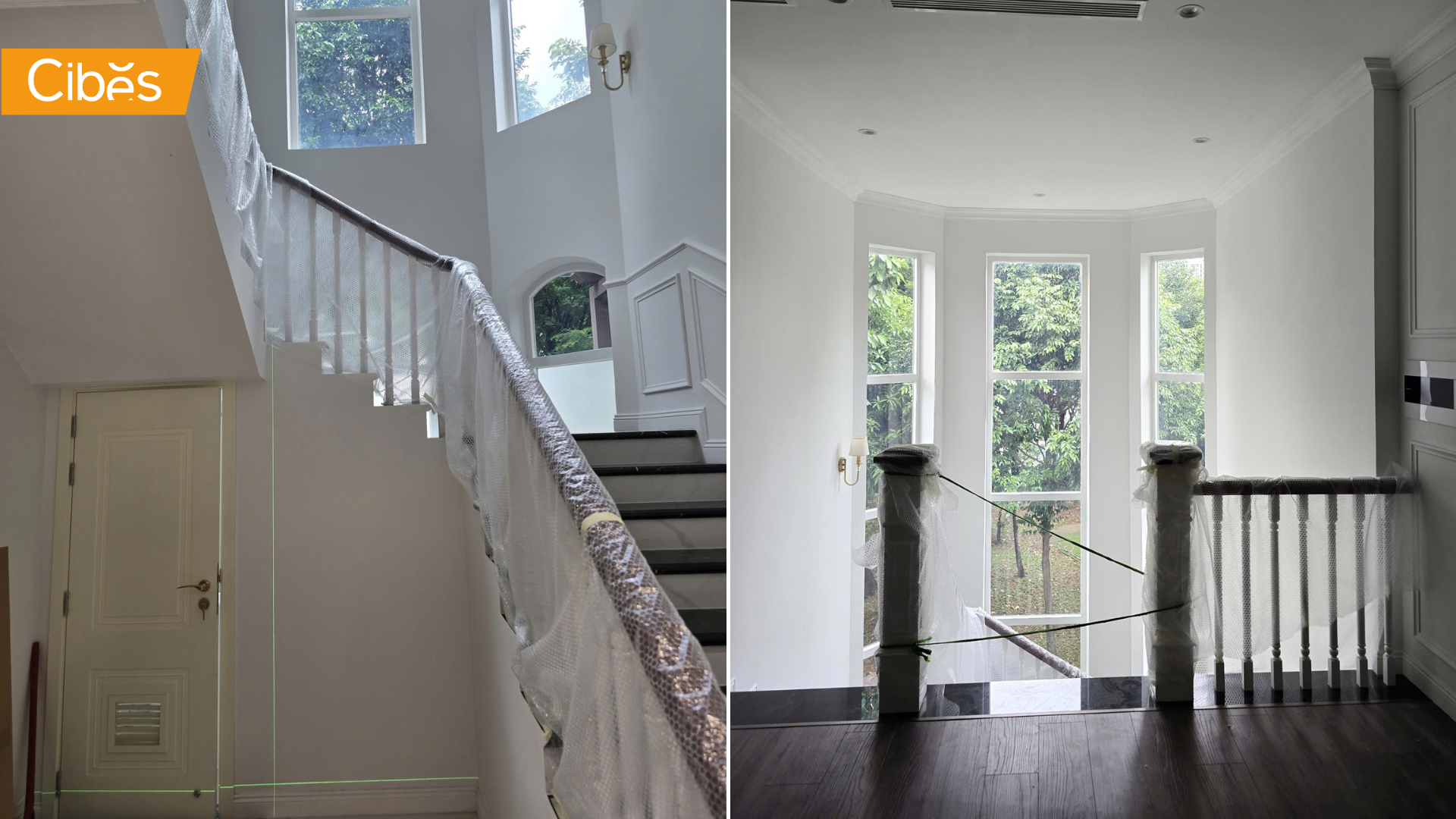

Khu vực giữa cầu thang bộ trước khi lắp thang máy tiết kiệm diện tích Cibes V80i
2. Cấu hình thang máy tiết kiệm diện tích được chọn cho công trình tại Sol Villa
Sau khi khách hàng hoàn thiện phần cắt thang bộ, đội kỹ thuật Cibes sẽ tiến hành lắp đặt mẫu thang máy được chọn có cấu hình:
| Hạng mục | Thông số |
|---|---|
| Dòng sản phẩm | V80i Galaxy |
| Tải trọng | 400kg |
| Số điểm dừng | 3 |
| Tốc độ định mức | 9 m/phút |
| Độ sâu hố pit | 70mm |
| Chiều cao hành trình (khoảng cách từ sàn hoàn thiện tầng thấp nhất đến sàn hoàn thiện tầng cao nhất) | 7400mm |
| Kích thước thông thủy | 1560x960mm |
| Kích thước sàn thang | 1135x850mm |
| Giếng thang |
|
| Cửa |
|
3. Thang máy tiết kiện diện tích sau khi lắp đặt tại công trình Sol Villa

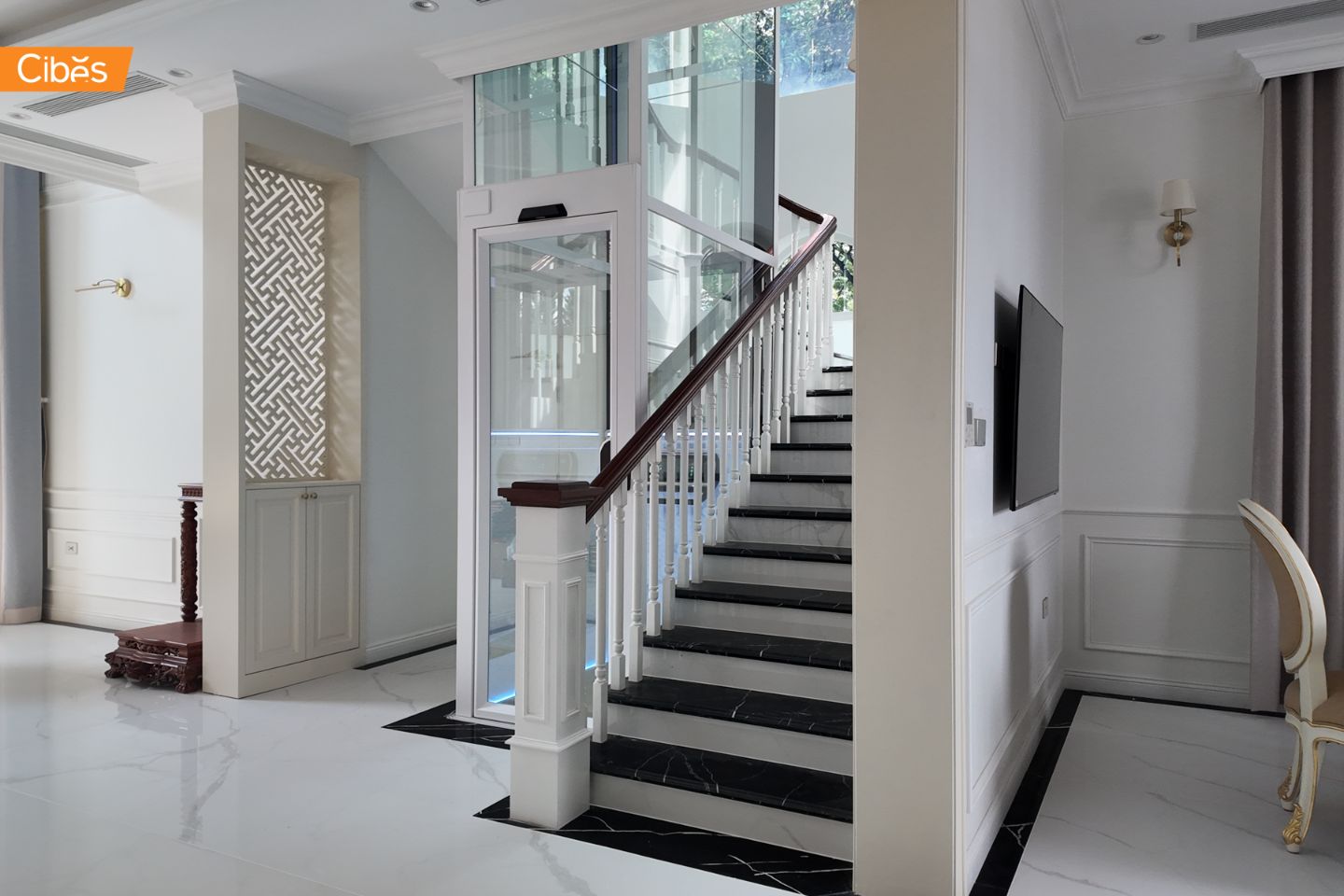

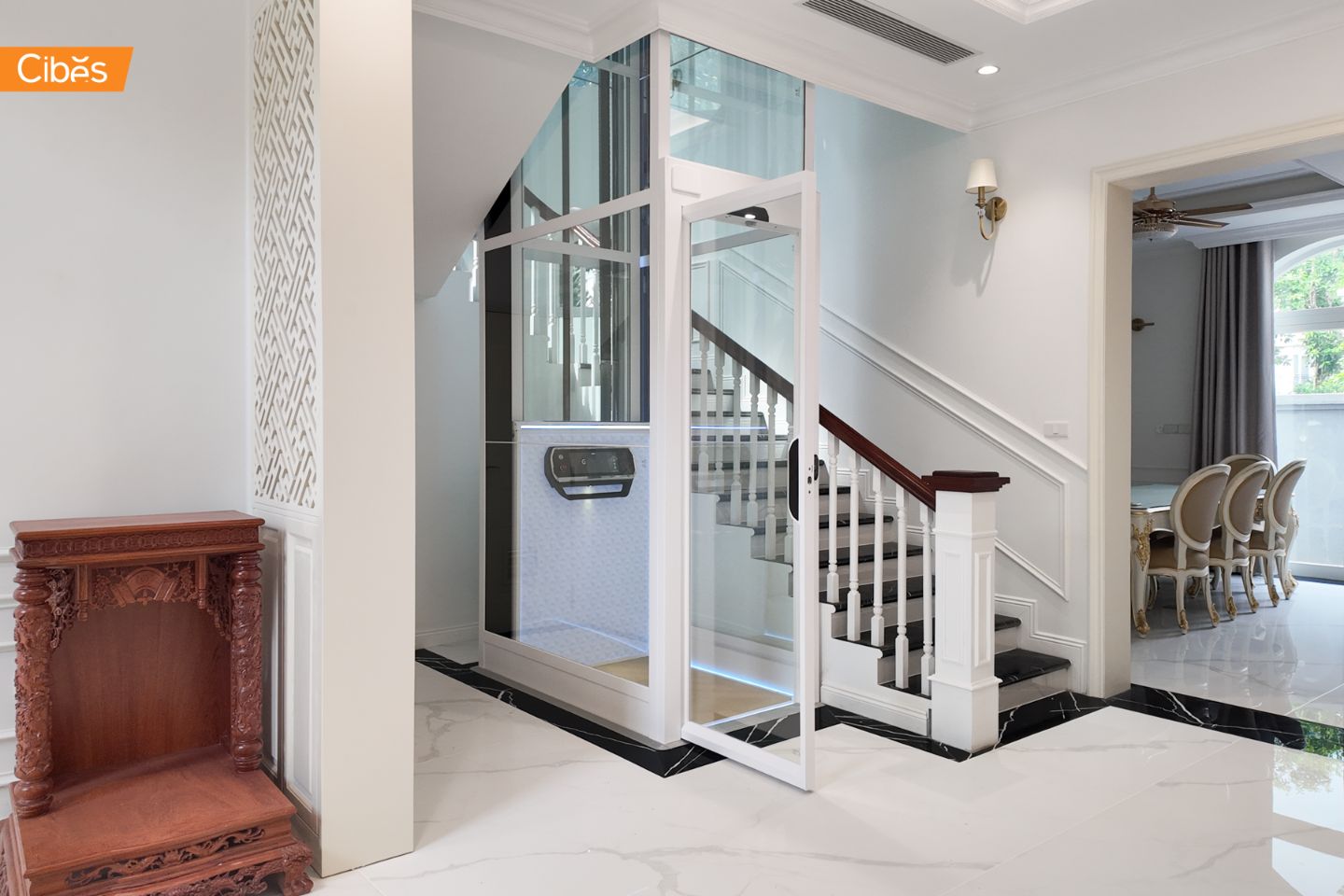

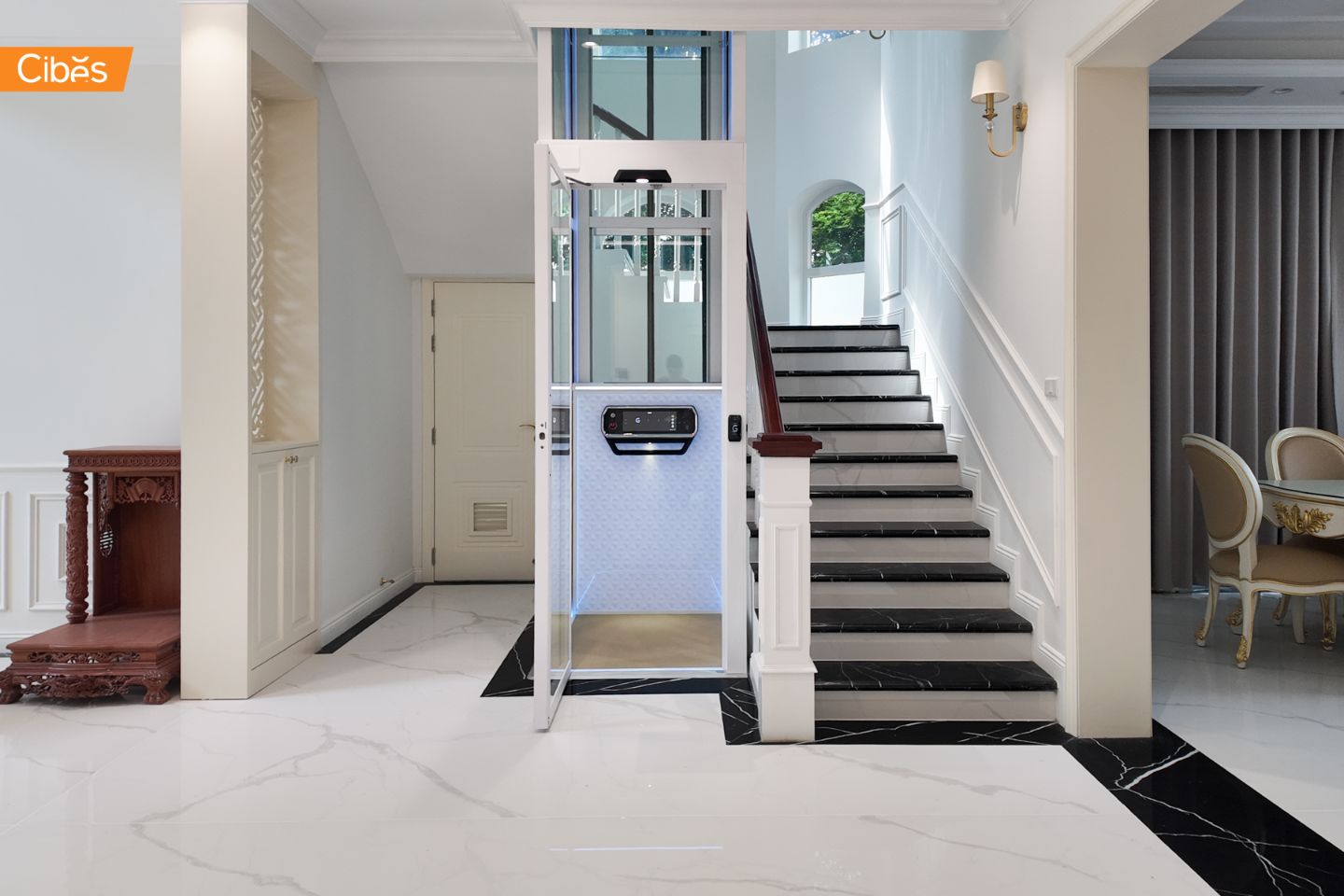

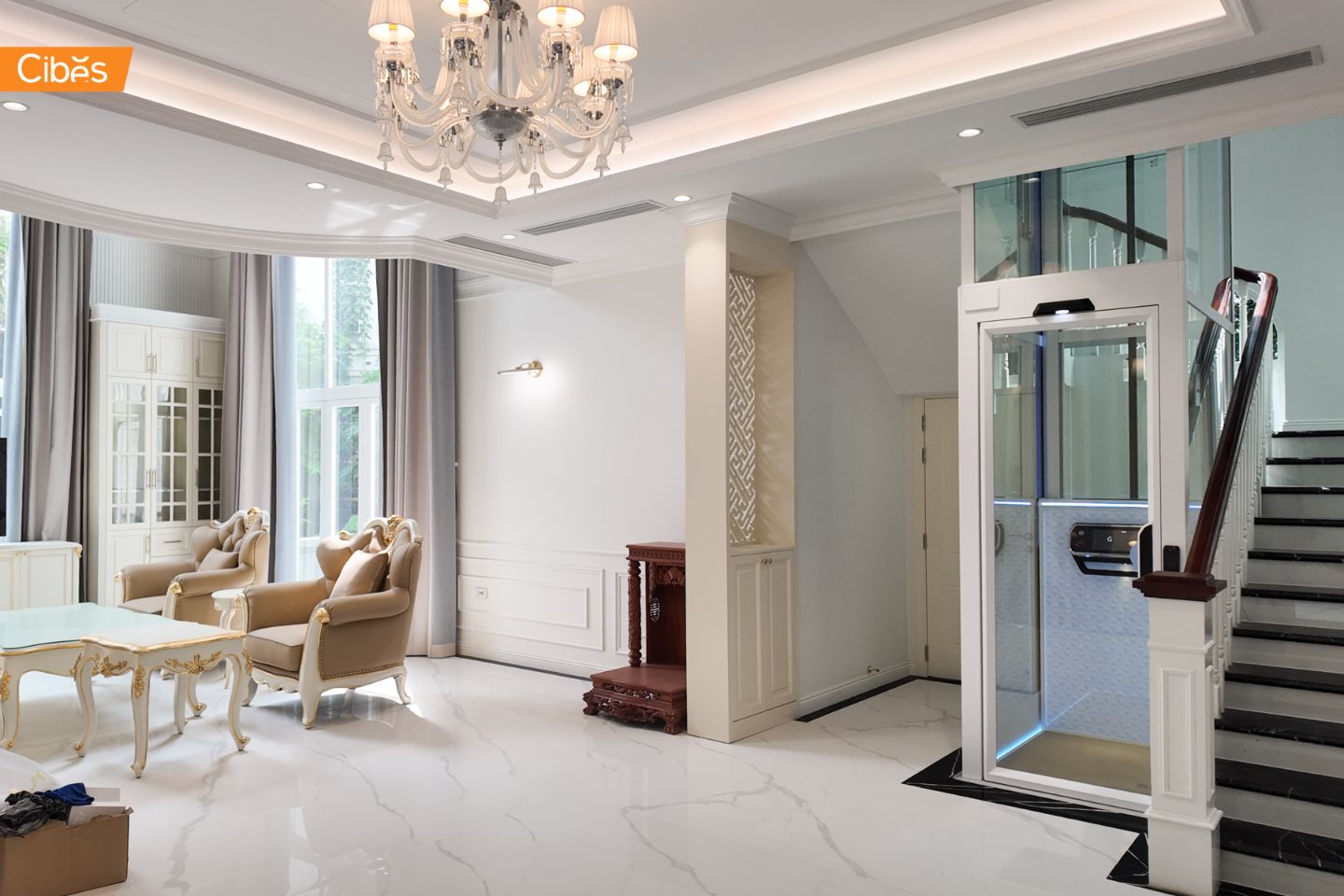

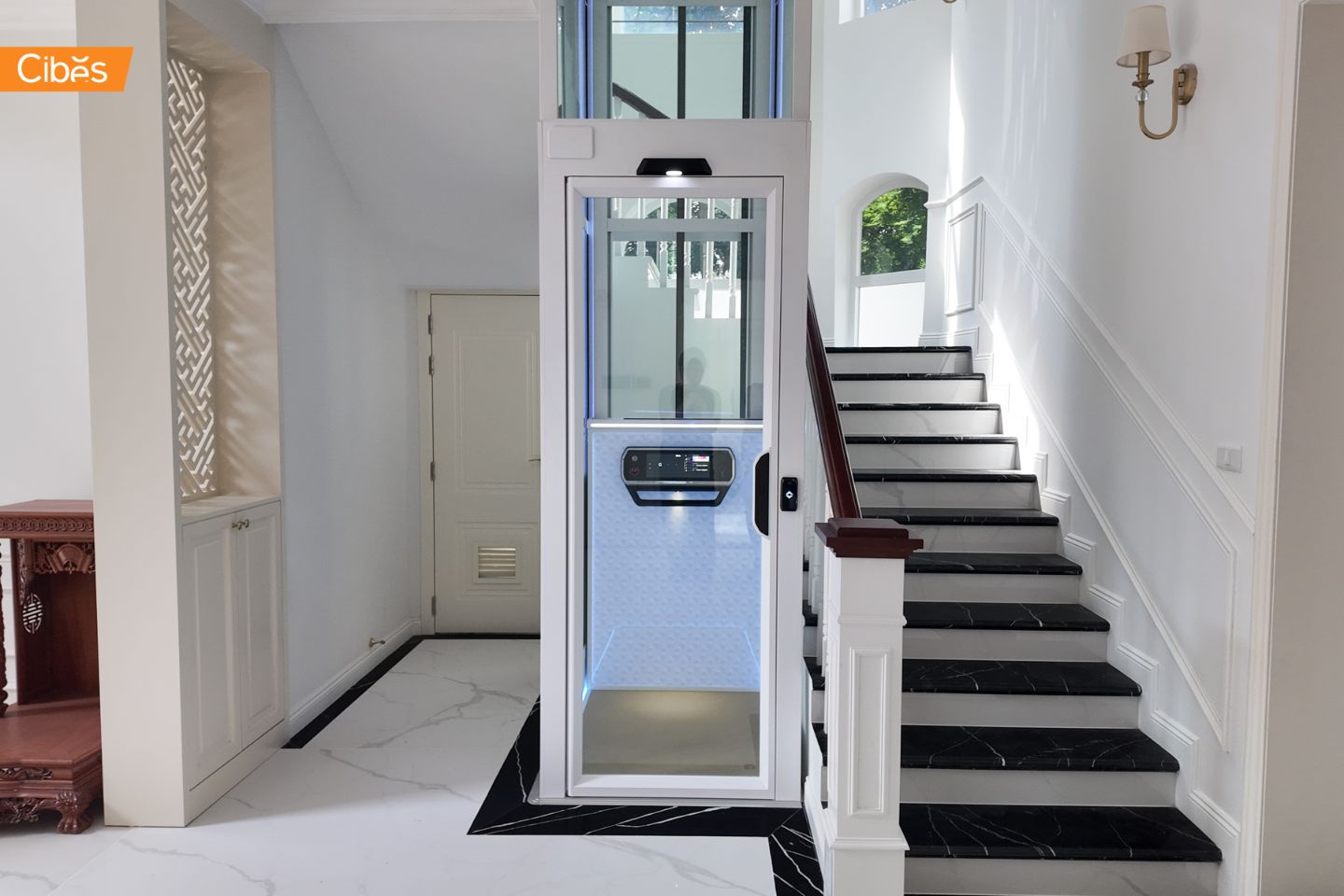

Sau khi phần mặt bằng được điều chỉnh theo phương án đã thống nhất, Cibes tiến hành lắp V80i Galaxy tại khoảng trống giữa thang bộ. Hình ảnh sau hoàn thiện cho phép đối chiếu trực tiếp phần không gian dành cho thang với cầu thang bộ xung quanh sau khi điều chỉnh.

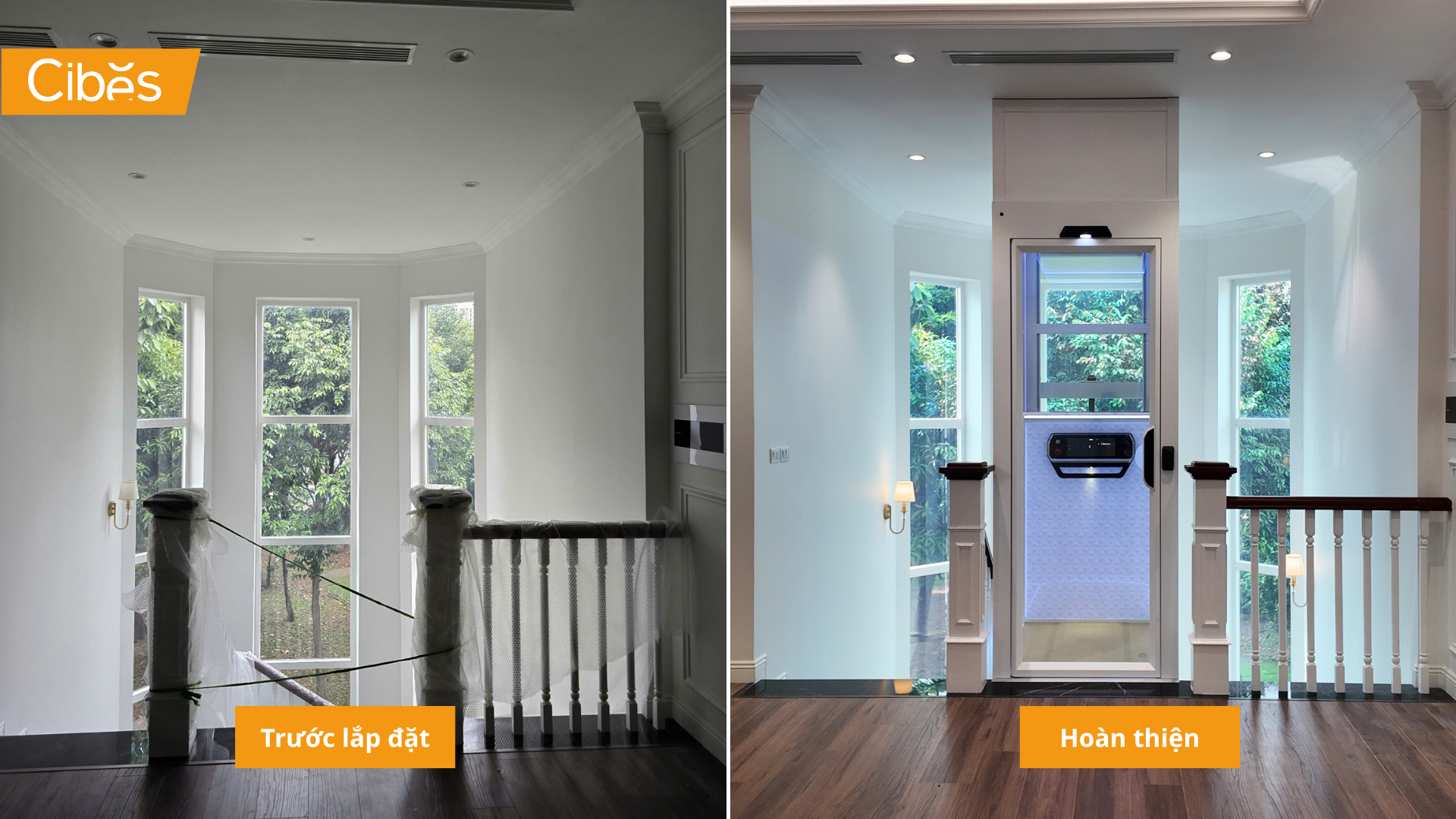

Thang máy tiết kiệm diện tích Cibes V80i trước và sau khi lắp đặt tại biệt thự Sol Villa
Theo dõi hình ảnh thực tế trước và sau khi lắp đặt thang máy tiết kiệm diện tích Cibes V80i tại biệt thự Sol Villa:
Kết luận
Công trình tại khu biệt thự Sol Villa cho thấy bài toán thang máy tiết kiệm diện tích không chỉ nằm ở kích thước của sản phẩm mà còn ở cách cấu hình thang được đối chiếu với không gian hiện hữu.
Khoảng lọt lòng giữa thang bộ ban đầu rộng 800mm. Để bố trí V80i Galaxy, khu vực này được điều chỉnh thêm 80mm ở mỗi bên, tạo chiều rộng 960mm cho vị trí lắp thang. Cấu hình được lựa chọn có tải trọng 400kg, 3 điểm dừng, sàn thang 1135x850 mm và hành trình 7400 mm.
Phương án trên được xác định cho điều kiện riêng của biệt thự Sol Villa. Với công trình khác, mức độ cần điều chỉnh thang bộ, pit, chiều cao tầng trên cùng và nguồn điện cần được xác định dựa trên hiện trạng và cấu hình thang thực tế.
Cibes Lift Việt Nam - Công ty con Chính hãng
- Hotline: 18001754 – 0899.50.38.38
- Email: vietnam@cibeslift.com
- Website: https://cibeslift.com.vn
Hệ thống showroom
- Hà Nội: P.303, Tầng 3, Tòa nhà HITC, số 239 Xuân Thủy, phường Cầu Giấy, Hà Nội
- TP. HCM: Số 138, đường B2, phường An Khánh, TP.HCM
- Đà Nẵng: Số 438 Đường 2/9, phường Hải Châu, TP. Đà Nẵng
- Cần Thơ: 373 đường 30 tháng 4, Phường Tân An, TP. Cần Thơ
- Hải Phòng: Số HD.68, KĐT Vinhomes Marina, P. An Biên, Hải Phòng
• Học vấn: Anh Tốn tốt nghiệp trường Đại học Điện lực. Trong quá trình học, anh tập trung vào các môn liên quan đến điện lực, cơ khí, hệ thống truyền động và an toàn thiết bị nâng hạ, là nền tảng cho công việc kỹ thuật sau này.
• Chuyên môn: Trong suốt quá trình làm việc tại Cibes Lift Việt Nam, anh trực tiếp tham gia:
- Lắp đặt thang máy gia đình cho nhà phố, nhà đang ở sẵn, penthouse và biệt thự
- Bảo trì định kỳ và xử lý sự cố kỹ thuật trong quá trình vận hành
- Quản lý và đào tạo đội ngũ chuyên viên kỹ thuật
- Hỗ trợ kỹ thuật cho đội ngũ tư vấn và chăm sóc khách hàng
- Tham gia đào tạo, hỗ trợ lắp đặt, xử lý sự cố thang máy của hãng tại các nước Thái Lan, Campuchia, UAE, Malaysia, Indonesia, Úc, v.v
Câu hỏi thường gặp về thang máy tiết kiệm diện tích
Không có một kích thước duy nhất áp dụng cho công trình. Tại Sol Villa, khoảng lọt lòng ban đầu có chiều rộng 800mm. Sau khi Cibes đề xuất cắt thang bộ 80mm, chiều rộng khoảng không gian này tăng lên 960mm. Vì vậy, kích thước không gian lắp đặt thang máy cần được khảo sát thực tế để tính toán chính xác.
Không. Các mẫu thang máy tiết kiệm diện tích của Cibes đều tích hợp sẵn giếng thang, lắp đặt được ở gữa thang bộ, trong góc nhà hoặc các vị trí có diện tích hạn chế.
Các dòng thang máy Cibes sử dụng công nghệ trục vít với các chi tiết máy được tích hợp sau bảng điều khiển và di chuyển lên xuống cùng hệ thống sàn nâng / cabin nên không yêu cầu phòng máy riêng.
