Giải mã kích thước thang máy không phòng máy dành cho nhà có tầng trên cùng thấp

Mục lục

Tóm tắt nhanh

• Công trình là nhà xây thô trong dự án khu đô thị Vinhomes Imperia Hải Phòng, kích thước lọt lòng thang bộ hẹp và tầng trên cùng cao 2320mm, vướng dầm ngang khiến phương án lắp thang cáp kéo và thủy lực gần như không khả thi
• Cibes đề xuất mẫu kích thước thang máy không phòng máy V80i Galaxy 1160x1260mm (thông thủy) kèm với điều chỉnh hướng mở cửa cho tầng trên cùng khác với 3 tầng còn lại (cửa mở nằm bên phải bảng điều khiển thay vì đối diện như các tầng khác)

Kích thước giữa cầu thang bộ hẹp đi kèm với tầng trên cùng vướng dầm ngang là đặc điểm của nhiều công trình nhà xây sẵn trong các dự án khu đô thị, và công trình ở Vinhomes Imperia Hải Phòng lần này không ngoại lệ.

Khách hàng chia sẻ: “Mặc dù là nhà xây thô nhưng anh không muốn cắt sửa bất kỳ chi tiết nào ngoài thiết kế có sẵn từ trước. Anh đã tham khảo qua phương án lắp thang cáp kéo và thang thủy lực nhưng đều không khả thi vì vướng dầm ngang ở tầng trên cùng nên không thể mở cửa thang cùng hướng với các tầng còn lại.”

Sau khi được Cibes đề nghị tham quan công trình trong cùng khu đô thị và nghe tư vấn về phương án lắp đặt thang máy không phòng máy V80i Galaxy, mẫu thang có thể tùy chỉnh hướng mở cửa theo từng điểm dừng, anh đã quyết định chọn Cibes là công ty nhập khẩu cầu thang máy cho ngôi nhà của anh.

1. Hiện trạng công trình và bài toán lựa chọn công nghệ thang phù hợp

Công trình là dự án nhà xây thô nên kết cấu thang bộ và thiết kế tầng trên cùng đã được xây dựng từ trước, tạo ra thách thức lớn khi gia chủ muốn lắp thang máy gia đình vì:

• Diện tích lọt lòng thang bộ hẹp, chỉ khoảng 1.46m²: nhiều mẫu thang máy cáp kéo hoặc thủy lực vẫn có diện tích cabin tương đương. Tuy nhiên, để bố trí đầy đủ giếng thang, hệ truyền động và các khoảng hở kỹ thuật theo yêu cầu lắp đặt, các dòng thang này thường cần diện tích thông thủy lớn hơn. Vì vậy, số lượng giải pháp phù hợp với không gian này trên thị trường là khá hạn chế
• Tầng trên cùng cao 2320mm và vướng 2 dầm ngang (1 dầm 257mm và 1 dầm 773mm): kết cấu các tầng của ngôi nhà gần như đồng nhất và không gặp trở ngại về không gian mở cửa. Tuy nhiên, riêng tầng trên cùng lại xuất hiện hai dầm ngang đúng vị trí dự kiến đặt cửa tầng. Nếu giữ nguyên hướng mở cửa như các tầng bên dưới, cánh cửa sẽ va chạm với dầm và không vận hành bình thường (thang cáp kéo và thủy lực trên thị trường lại không thể tùy chỉnh hướng mở cửa)

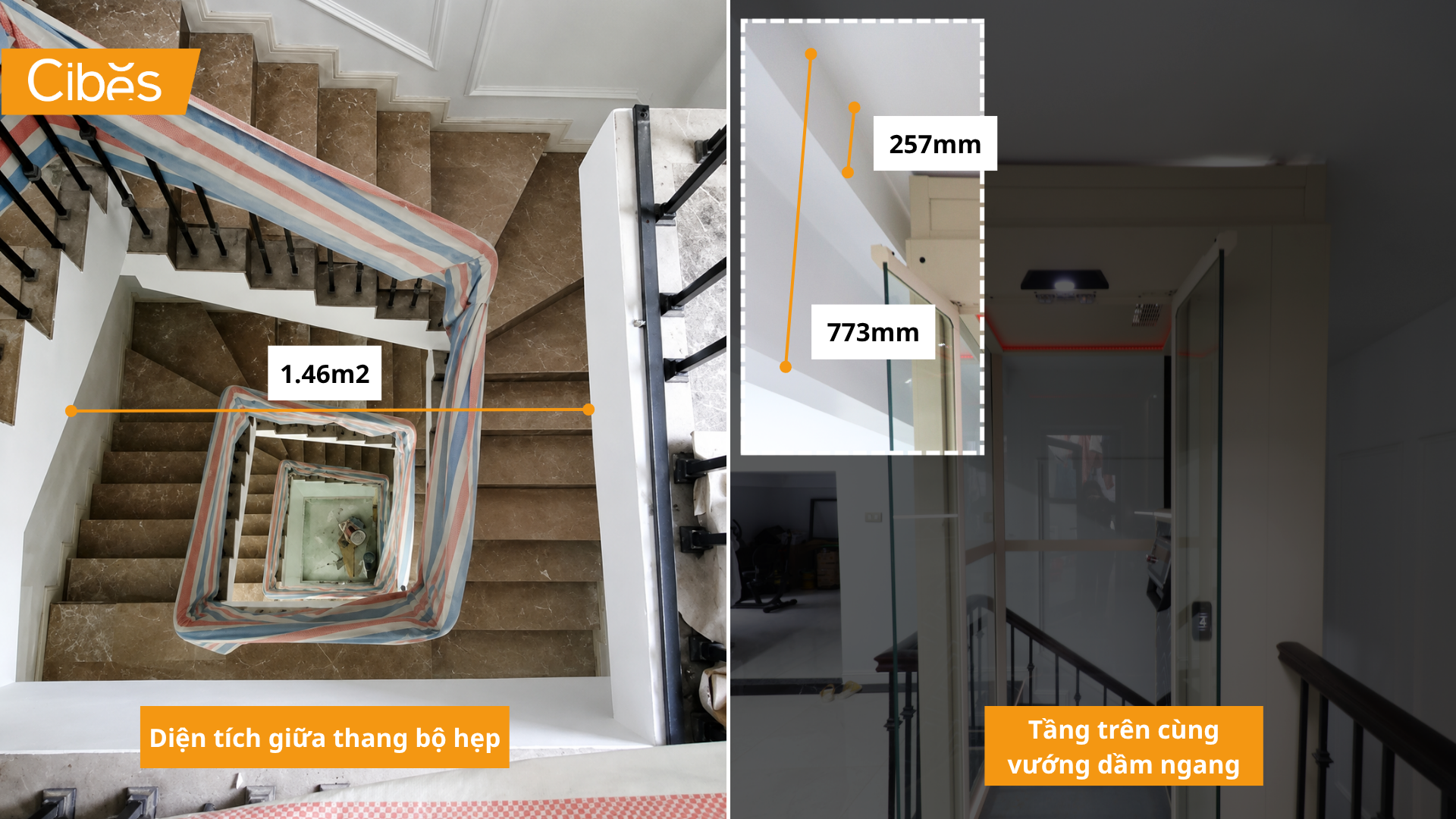

Hiện trạng công trình tại Vinhomes Imperia Hải Phòng

Dựa vào hiện trạng công trình kèm với các hạn chế của thang cáp kéo và thang thủy lực, Cibes đã đề xuất mẫu kích thước thang máy không phòng máy với các thông số:

• Sản phẩm: V80i Galaxy
• Tải trọng: 400kg
• Số điểm dừng: 04
• Kích thước sàn thang: 835x1050mm
• Kích thước thông thủy: 1160x1260mm

2. Tại sao Cibes lại đề xuất dòng thang V80i Galaxy cho công trình tại Vinhomes Imperia Hải Phòng?

2.1. Kích thước thang máy không phòng máy V80i phù hợp với diện tích lọt lòng thang bộ

Vì tuân theo yêu cầu không cắt sửa phần cầu thang bộ của khách hàng nên Cibes đã tư vấn kích thước thang thông thủy tương ứng là 1160x1260mm. Kích thước thang máy Cibes này đã bao gồm:

• Kích thước sàn thang
• Chi tiết máy được tích hợp sau bảng điều khiển

Hiểu đơn giản, khi thang V80i Galaxy vận hành, bộ phận máy sẽ di chuyển theo phương thẳng đứng của trục vít, giúp tối ưu diện tích lắp đặt mà không cần chừa khoảng không cho phòng máy và đối trọng (như thang cáp kéo) hay bồn dầu (như thang thủy lực).

Kích thước thang máy không phòng máy V80i Galaxy cho công trình này lần lượt là 835x1050mm (sàn thang), 1160x1260mm (thông thủy), suy ra diện tích sử dụng đạt 60%, cao hơn so với các mẫu thang cáp kéo và thủy lực (trung bình chỉ đạt 40-50% diện tích sử dụng). Vì vậy, V80i Galaxy cực kỳ phù hợp với công trình muốn lắp đặt thang máy tại các vị trí giữa thang bộ, góc nhà,v.v.

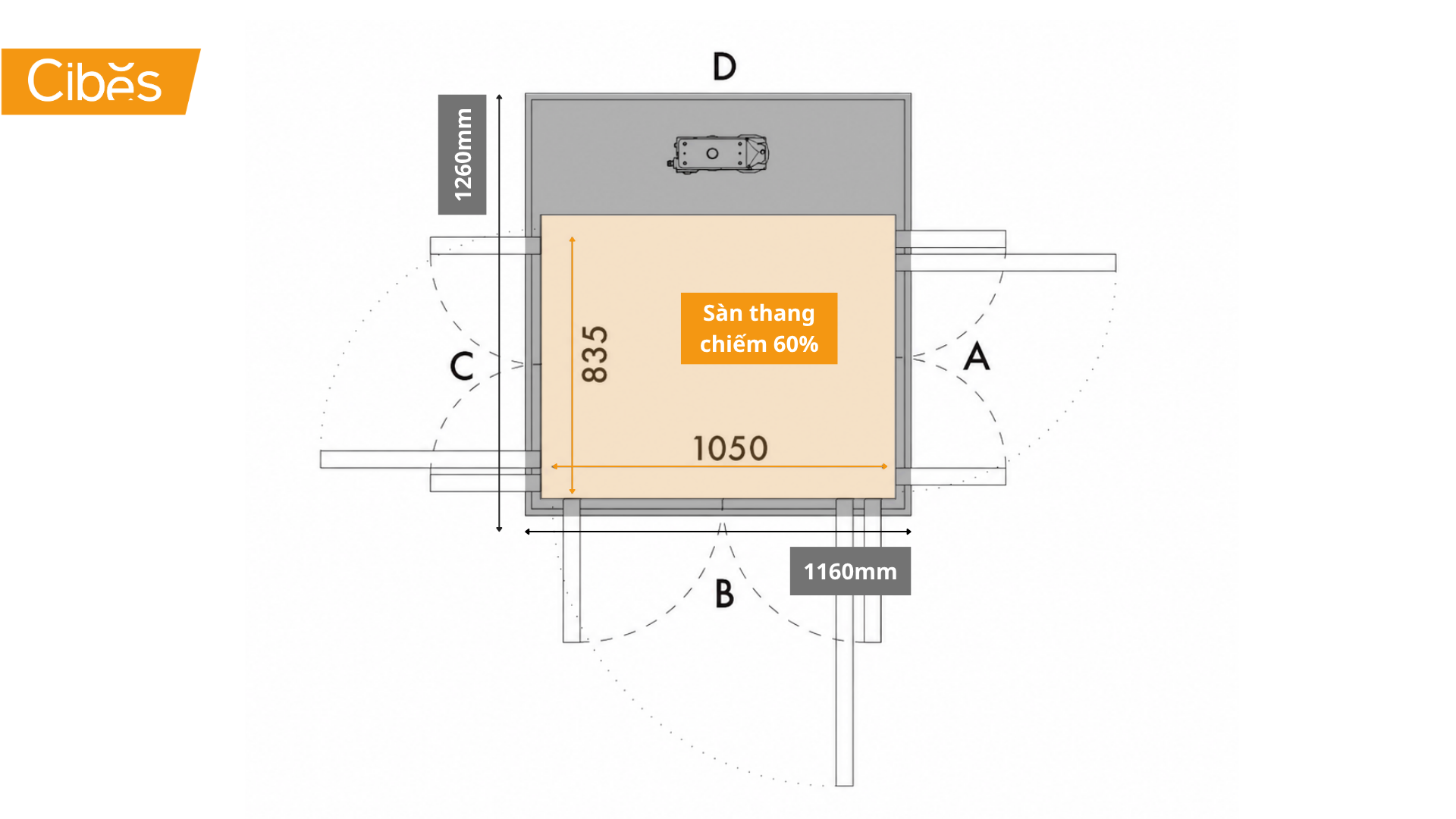

Kích thước thang máy không phòng máy V80i phù hợp với diện tích lọt lòng thang bộ nhất

2.2. V80i Galaxy là dòng thang sàn nâng có thể tùy chỉnh hướng mở cửa theo hiện trạng công trình

Nhờ vào ưu điểm là các chi tiết máy đã tích hợp gọn gàng phía sau bảng điều khiển nên Cibes V80i sẽ không yêu cầu gia chủ phải xây phòng máy ở tầng cao nhất, phù hợp với nhà có tầng trên cùng thấp như công trình này.

Chiều cao tầng trên cùng là 2320mm nên vẫn có thể lắp đặt cửa tiêu chuẩn nhưng do vướng dầm 570mm nên buộc phải điều chỉnh hướng mở cửa của thang từ đối diện bảng điều khiển sang bên phải bảng điều khiển. Cụ thể:

• Tầng 1,2,3: cửa mở đối diện bảng điều khiển
• Tầng 4: cửa mở bên phải bảng điều khiển

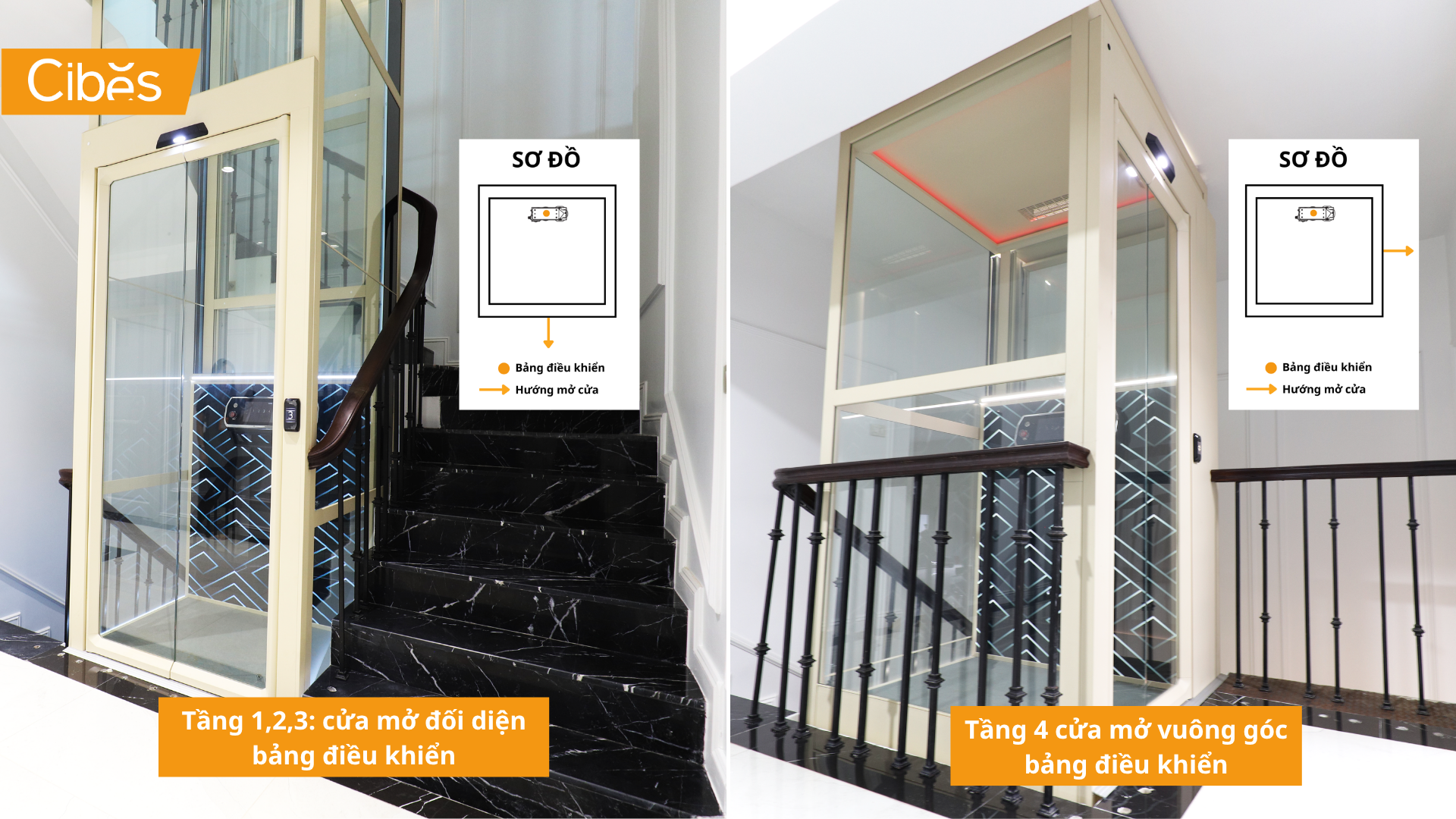

Điều chỉnh hướng mở cửa thang máy Cibes V80i Galaxy

Khả năng tùy chỉnh hướng mở cửa thang này chỉ xuất hiện trên các mẫu thang sàn nâng của Cibes. Do đó, V80i Galaxy cực kỳ phù hợp với nhà có cấu trúc lệch tầng hoặc nhà vướng dầm như công trình tại Vinhomes Imperia Hải Phòng lần này.

2.3. V80i Galaxy không yêu cầu hố pit sâu

Mẫu thang này chỉ yêu cầu gia chủ làm hố pit âm sàn 60mm (tương đương 6cm), hạn chế tác động đến kết cấu nền nhà. Trường hợp gia chủ không muốn làm âm sàn thì Cibes sẽ lắp thang kèm dốc thoải để bước vào thì độ sâu hố pit bằng 0.

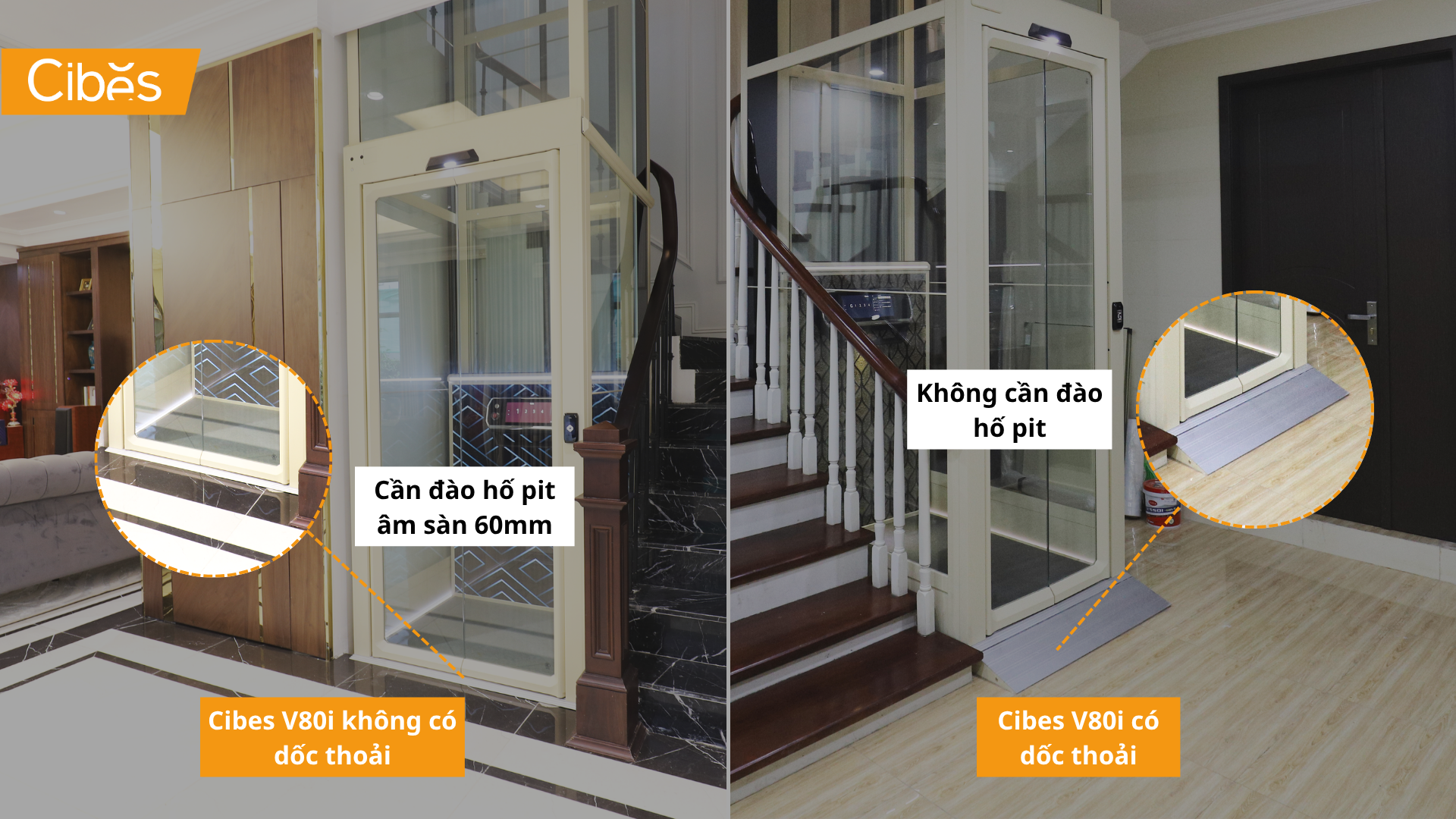

Cibes V80i không yêu cầu hố pit sâu

Tham khảo hình ảnh thực tế mẫu thang Cibes V80i Galaxy của công trình tại Vinhomes Imperia Hải Phòng qua video dưới đây:

Kết luận

Như vậy, với điểm mạnh không yêu cầu phòng máy ở tầng trên cùng, không yêu cầu hố pit sâu và chi tiết máy được tích hợp sau bảng điều khiển, Cibes V80i Galaxy là giải pháp thang máy gia đình phù hợp nhất với ngôi nhà tại Vinhomes Imperia Hải Phòng lần này. Nếu nhà bạn có hiện trạng công trình tương tự, liên hệ ngay với Cibes Lift Việt Nam để được hỗ trợ báo giá và khảo sát thực tế miễn phí trên toàn quốc.
