Lắp thang máy kính trong nhà từ tầng 2 cho công trình xây mới tại phường Yên Hòa, Hà Nội

Mục lục

Tóm tắt nhanh

• Lắp thang máy kính trong nhà Cibes V80i Galaxy từ tầng 2 cho công trình xây mới tại phường Yên Hòa, Hà Nội với kích thước thông thủy 1160x1460mm, kích thước sàn thang 1050x1035mm, 5 điểm dừng và chiều cao hành trình 12.000mm
• Công trình kết hợp nhà ở và kinh doanh, trong đó tầng 1 được sử dụng làm quán cà phê nên gia chủ yêu cầu điểm bắt đầu của thang từ tầng 2. Với cấu hình V80i Galaxy được lựa chọn, hố pit chỉ âm sàn 60mm, giúp Cibes triển khai phương án lắp thang từ tầng 2 mà vẫn giữ nguyên công năng kinh doanh tại tầng 1
• Điểm đặc biệt của công trình là thang bắt đầu từ tầng 2 thay vì tầng trệt và sử dụng hai hướng cửa khác nhau. Trong đó, tầng 3 có cấu trúc khác các tầng còn lại nên Cibes điều chỉnh cửa sang vị trí vuông góc với bảng điều khiển để tạo lối ra vào phù hợp với mặt bằng thực tế

1. Chuẩn bị mặt bằng lắp thang máy kính trong nhà từ tầng 2 cho công trình tại Hà Nội

Vì gia chủ liên hệ với Cibes ngay từ giai đoạn thiết kế, vị trí và kích thước lắp thang có thể được tính toán trước khi hoàn thiện mặt bằng. Cibes xác định 5 hạng mục cần chuẩn bị gồm khoảng thông tầng, hố pit tại tầng 2, chiều cao từng điểm dừng, hướng cửa và nguồn điện.

1.1. Chừa sẵn khoảng thông tầng vừa diện tích lắp đặt thang máy

Gia chủ tìm đến Cibes khi đang lên ý tưởng thiết kế cho ngôi nhà, sau khi trao đổi, Cibes đề xuất lắp đặt thang máy kính trong nhà với kích thước thông thủy 1160x1460mm. Do đó, Cibes đã tư vấn gia chủ phải tạo khoảng thông tầng với chiều sâu và chiều rộng tương đương với kích thước thông thủy của thang để đủ diện tích lắp đặt.

Khoảng thông tầng được bố trí tại góc nhà, cạnh thang bộ. Cách bố trí này giúp hệ thang nằm gọn trong một khu vực của mặt bằng thay vì chiếm thêm không gian tại khu vực trung tâm, nhờ đó gia chủ vẫn có thể bố trí nội thất ở các phần diện tích còn lại.

1.2. Chuẩn bị hố pit tại tầng 2

Do thang máy bắt đầu từ tầng 2, hố pit của công trình cũng được bố trí tại vị trí điểm dừng thấp nhất này thay vì tầng trệt. Cấu hình V80i Galaxy được lựa chọn yêu cầu hố pit sâu 70mm, vì vậy đơn vị thi công chuẩn bị phần âm sàn 70mm tại vị trí đặt thang ở tầng 2 theo yêu cầu kỹ thuật của Cibes.

1.3. Đo chiều cao mỗi điểm dừng

Việc đo chính xác chiều cao mỗi điểm dừng giúp Cibes xác định điểm dừng đó có sử dụng cửa tiêu chuẩn hay không. Với công trình này, chiều cao mỗi điểm dừng lần lượt là:

Kết quả cho thấy cả 5 điểm dừng đều đáp ứng điều kiện chiều cao trên 2500mm để sử dụng cửa tiêu chuẩn cao 2100mm, vì vậy công trình không cần sử dụng cửa bán tiêu chuẩn.

1.4. Cấu trúc mỗi điểm dừng

Tại tầng 2, 4, 5 và 6, mặt bằng phía trước thang cho phép bố trí cửa đối diện bảng điều khiển. Riêng tầng 3, vị trí tường hiện hữu cản trở lối tiếp cận thang nếu tiếp tục sử dụng cùng hướng cửa. Vì vậy, Cibes điều chỉnh cửa tầng 3 sang vị trí vuông góc với bảng điều khiển để tạo lối ra vào phù hợp với mặt bằng của tầng này.

Nhờ khả năng cấu hình hướng cửa theo từng điểm dừng, Cibes không yêu cầu gia chủ thay đổi bố cục tầng 3 chỉ để đồng nhất hướng cửa với các tầng còn lại.

Thang máy Cibes có thể điều chỉnh hướng mở cửa cho phù hợp hiện trạng tầng 3

1.5. Nguồn điện lắp đặt

Do công trình kết hợp không gian kinh doanh quán cà phê và nhà ở, gia chủ đã chủ động bố trí nguồn điện 3 pha cho tòa nhà.

Với chiều cao hành trình 12.000mm, cấu hình thang được lựa chọn chỉ yêu cầu nguồn điện 1 pha theo tiêu chuẩn áp dụng của Cibes. Tuy nhiên, công trình đã có sẵn nguồn điện 3 pha nên Cibes có thể triển khai cấu hình cấp điện phù hợp theo phương án kỹ thuật được xác nhận.

2. Quá trình lắp đặt thang máy kính trong nhà từ tầng 2 cho công trình xây mới tại Hà Nội

Sau khi chuẩn bị mặt bằng lắp đặt, Cibes đã tiến hành lắp đặt thang máy khung kính trong nhà với các thông số:

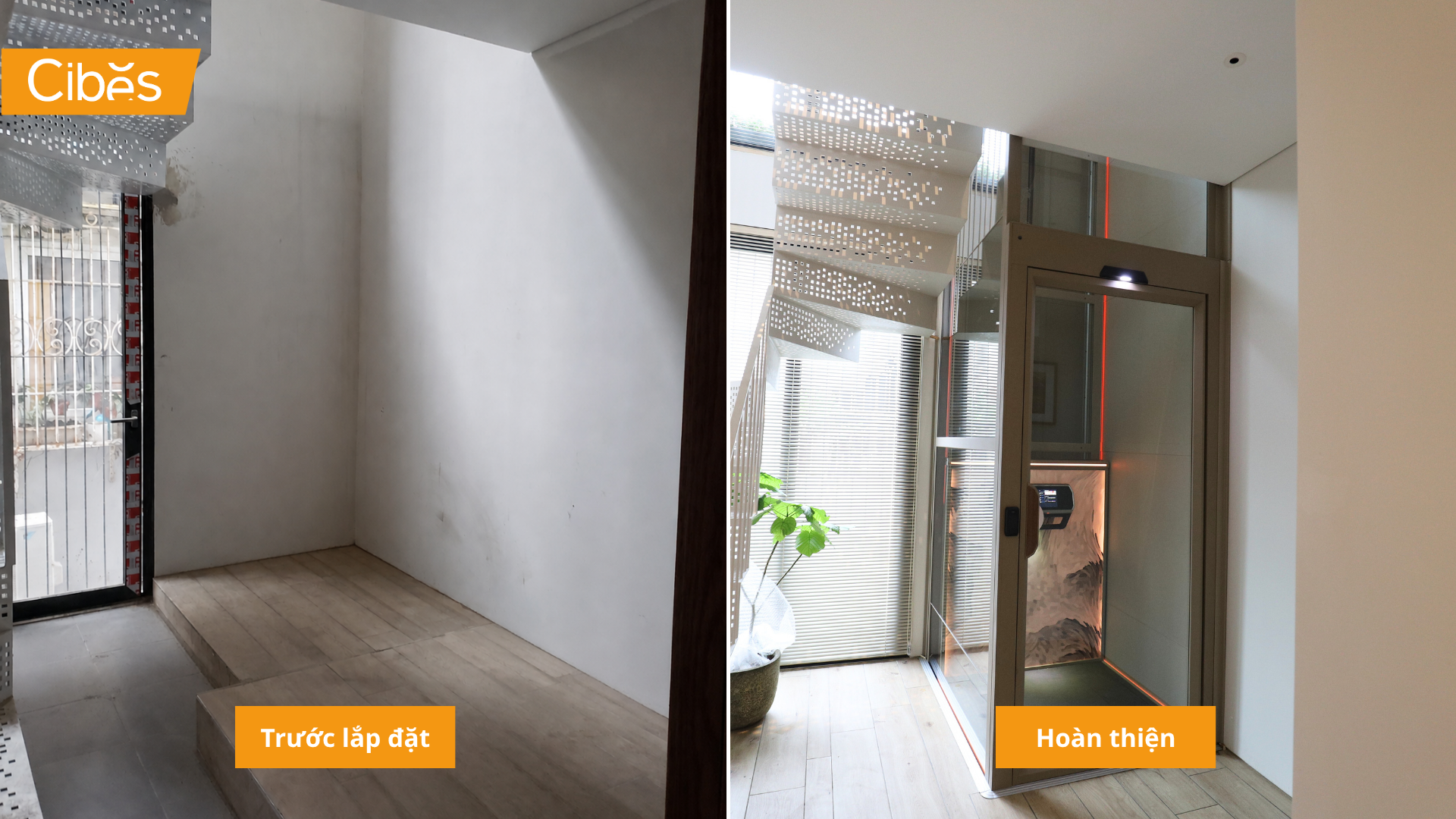

Lắp thang máy kính trong nhà Cibes V80i từ tầng 2 cho nhà xây mới

Kết luận

Công trình tại phường Yên Hòa, Hà Nội cho thấy thang máy kính trong nhà không nhất thiết phải bắt đầu từ tầng trệt nếu nhu cầu sử dụng và điều kiện công trình cho phép bố trí điểm dừng từ tầng thấp nhất. Với công trình này, tầng 1 được giữ nguyên cho hoạt động kinh doanh quán cà phê, trong khi V80i Galaxy phục vụ 5 điểm dừng từ tầng 2 đến tầng 6.

Hố pit 70mm giúp triển khai điểm dừng đầu tiên tại tầng 2 theo phương án kỹ thuật của công trình. Đồng thời, việc cấu hình riêng hướng cửa tại tầng 3 giúp thang phù hợp với mặt bằng thực tế mà không cần sử dụng cùng một hướng cửa cho tất cả các tầng.

Việc trao đổi với Cibes ngay từ giai đoạn thiết kế cũng giúp gia chủ chủ động chừa khoảng thông tầng, chuẩn bị hố pit, nguồn điện và kích thước các điểm dừng trước khi bước vào giai đoạn lắp đặt.
