Giải pháp lắp đặt thang máy nhỏ giữa thang bộ cho biệt thự cải tạo ở Thủ Đức, TP.HCM

Mục lục

Tóm tắt nhanh

• Cibes Uno được lắp đặt giữa thang bộ của biệt thự cải tạo tại Thủ Đức với kích thước thông thủy 1560x960mm, kích thước sàn thang 1135x850mm, tải trọng 400kg và 3 điểm dừng
• Khoảng lọt lòng thang bộ ban đầu có kích thước 1560x930mm, thiếu khoảng 30mm so với chiều rộng cần thiết để lắp thang. Sau khi khảo sát, Cibes đề xuất cắt bớt 30mm phần thang bộ, tháo tay vịn hiện hữu và gia cố hố pit để tạo đủ không gian lắp đặt
• Năm 2024, gia chủ được bạn bè từng sử dụng thang Cibes giới thiệu và trực tiếp đến showroom trải nghiệm. Sau khoảng một tháng cân nhắc, khách hàng lựa chọn Cibes Uno, trong đó thiết kế nút bấm cơ là một trong những yếu tố phù hợp với sở thích sử dụng của gia chủ

1. Quá trình chuẩn bị trước khi lắp đặt thang máy nhỏ giữa thang bộ

Qua khảo sát, Cibes xác định công trình cần xử lý ba hạng mục chính trước khi lắp thang: gia cố hố pit, mở rộng khoảng lọt lòng thang bộ thêm khoảng 30mm và cắt trần tầng trên cùng để hoàn thiện kết cấu đỉnh thang.

1.1. Gia cố hố pit

Qua khảo sát, kết cấu nền tại vị trí giữa thang bộ chưa đáp ứng yêu cầu chịu tải để lắp hệ thang. Vì vậy, Cibes đề xuất gia cố hố pit trước khi tiến hành lắp đặt.

Sau khi gia cố, kết cấu hố pit đã đạt đủ tiêu chuẩn lắp đặt, bao gồm:

Chất liệu bê tông cốt thép, với độ dày 200mm, chịu được tải trọng 3500kg

Mặt hoàn thiện (đã lát gỗ/gạch/đá...) của hố pit âm 70mm so với mặt sàn hoàn thiện

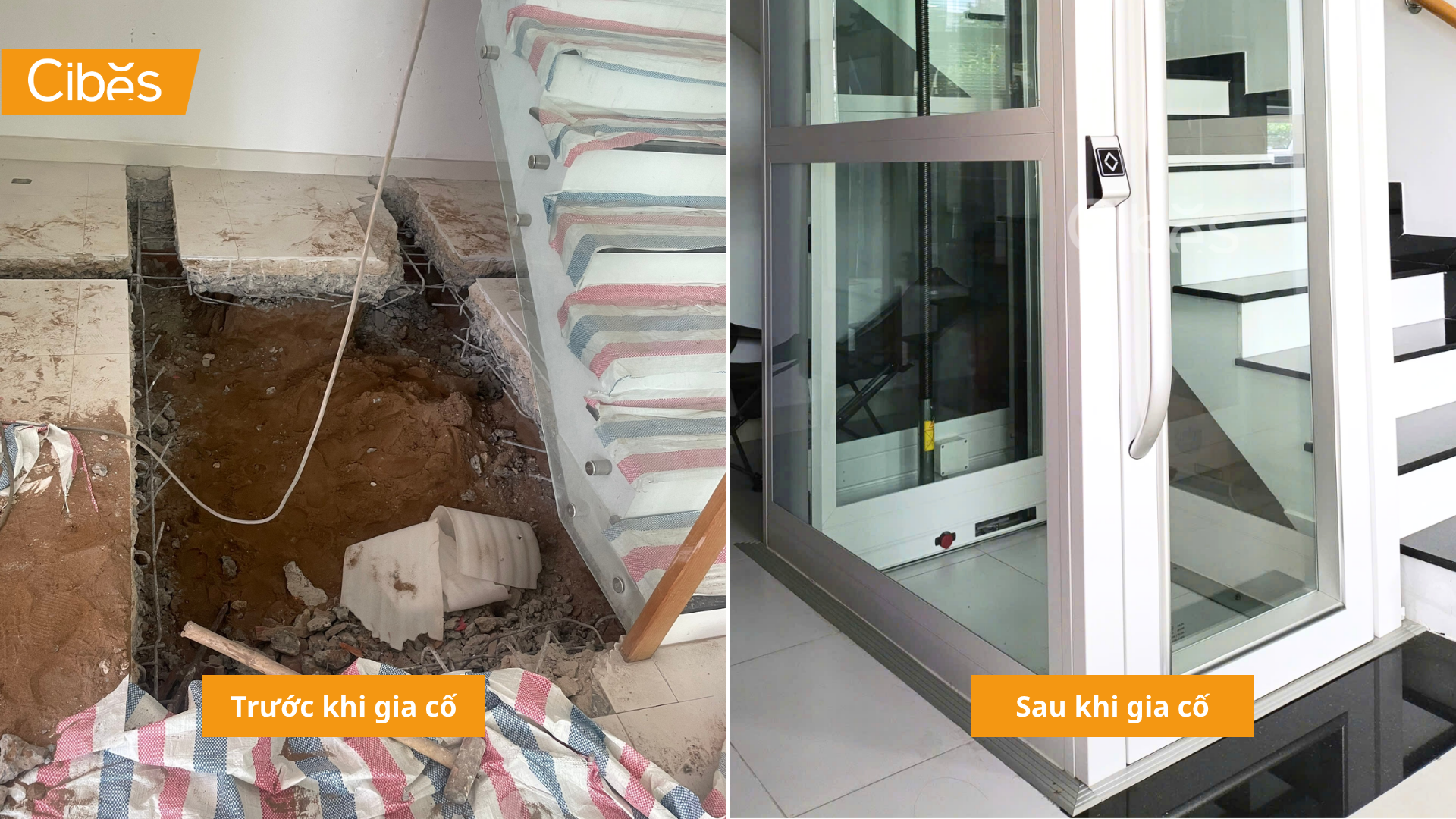

Hố pit tại công trình Thủ Đức trước và sau khi được gia cố theo yêu cầu kỹ thuật của Cibes

1.2. Mở rộng khoảng lọt lòng thêm bộ thêm 30mm

Không gian lọt lòng giữa thang bộ hiện hữu có kích thước khoảng 1560x930mm. Trong đó, cạnh 1560mm đã đáp ứng kích thước yêu cầu, còn cạnh 930mm thiếu khoảng 30mm so với kích thước thông thủy 960mm của cấu hình dự kiến.

Vì vậy, Cibes đề xuất vạt bớt 30 mm phần thang bộ và tháo hệ tay vịn hiện hữu, nhằm mở rộng khoảng trống và đảm bảo đủ không gian lắp đặt thang máy mini.

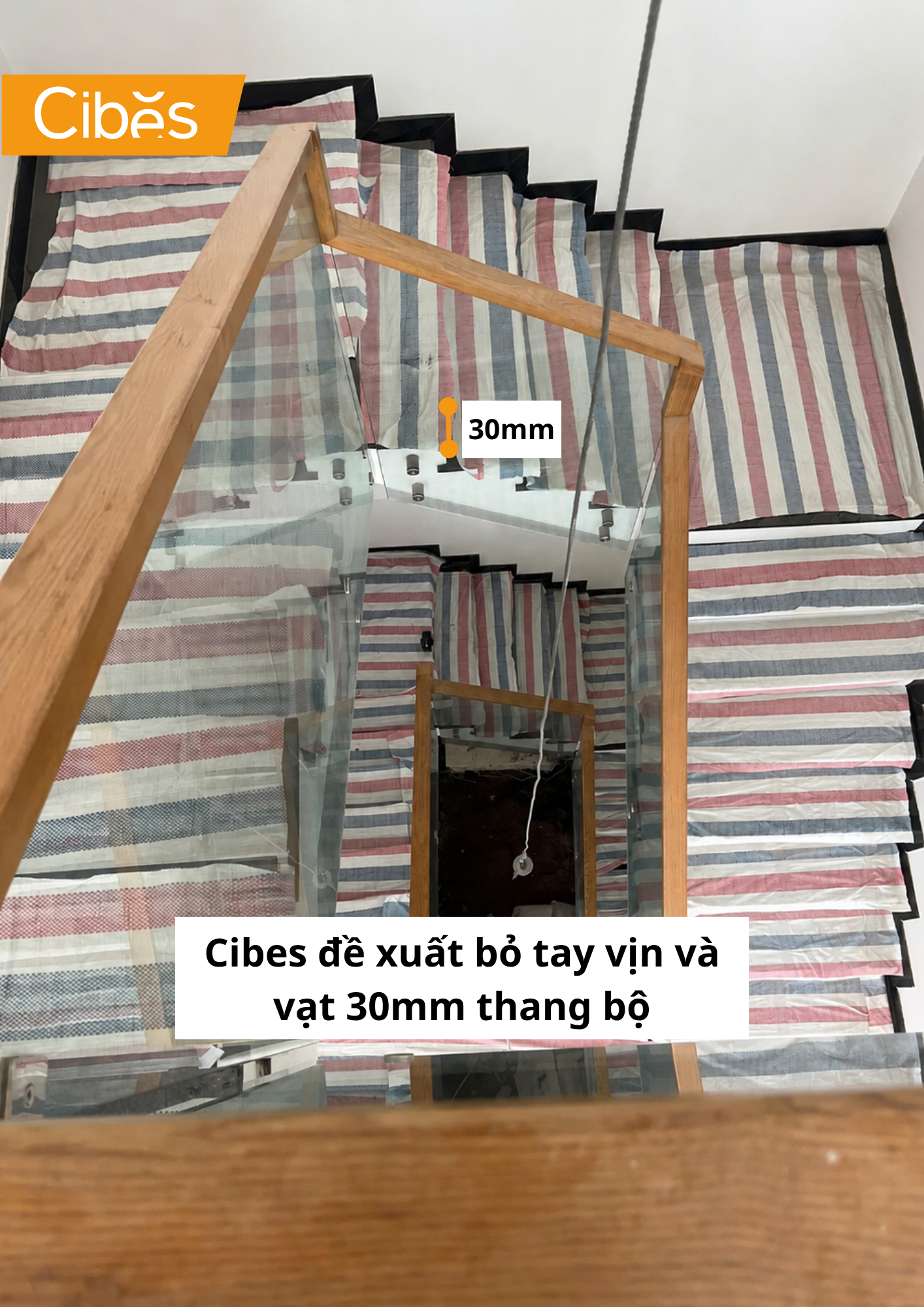

Cibes đề xuất bỏ tay vịn và cắt 30mm thang bộ

1.3. Cắt trần tầng trên cùng

Trước khi lắp thang máy, gia chủ bố trí một tời hàng tạm tại trần nhà tầng trên cùng để vận chuyển vật liệu trong quá trình cải tạo nhà. Vị trí này nằm trong phạm vi dự kiến bố trí thang máy.

Sau khi khảo sát, Cibes xác định cần tạo khoảng mở kích thước 1560x960mm tại khu vực này để đảm bảo không gian hoàn thiện phần đỉnh giếng thang. Phạm vi thi công được xác định theo kích thước thực tế của thang nhằm hạn chế tác động đến các khu vực còn lại của tầng.

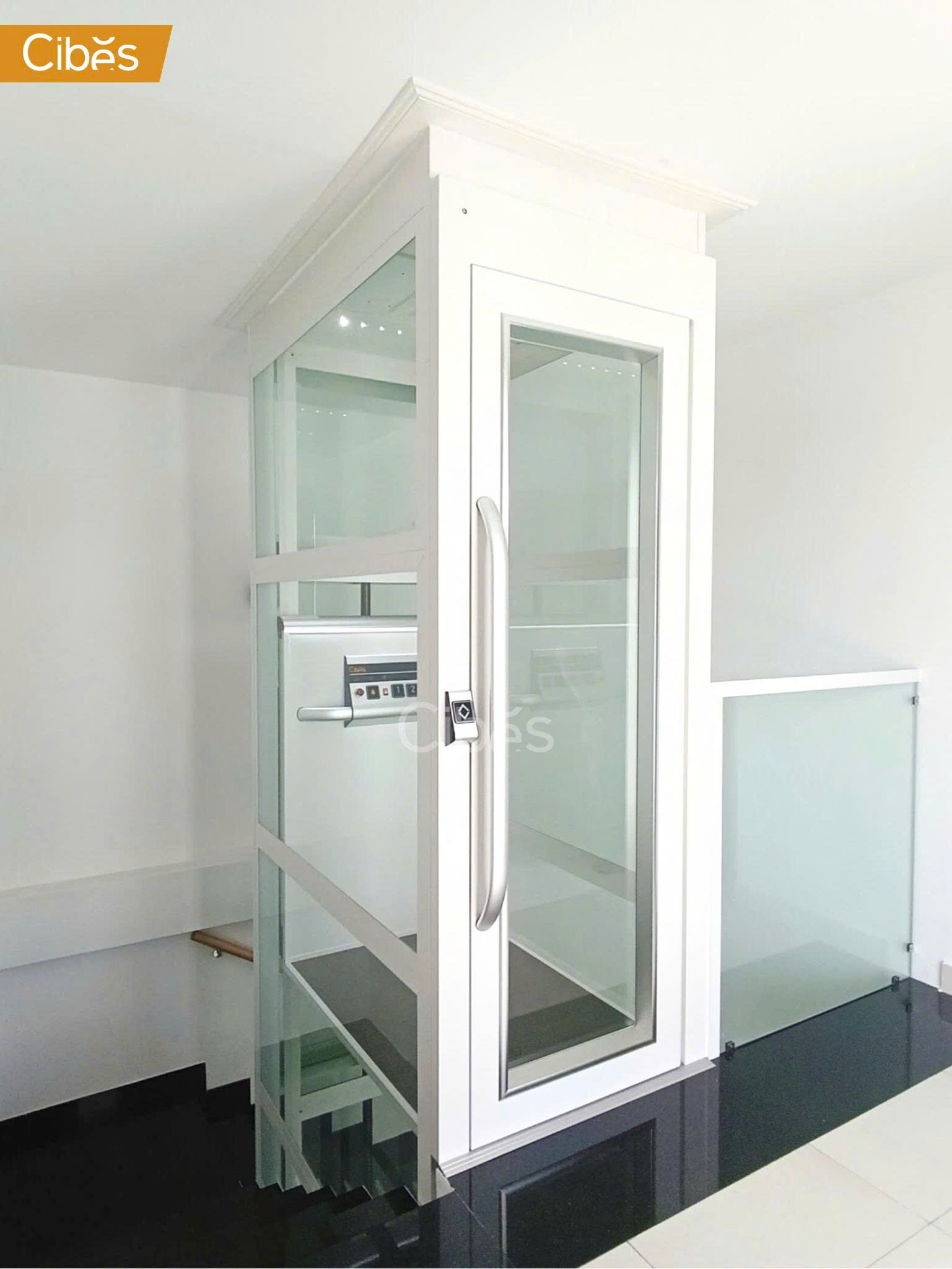

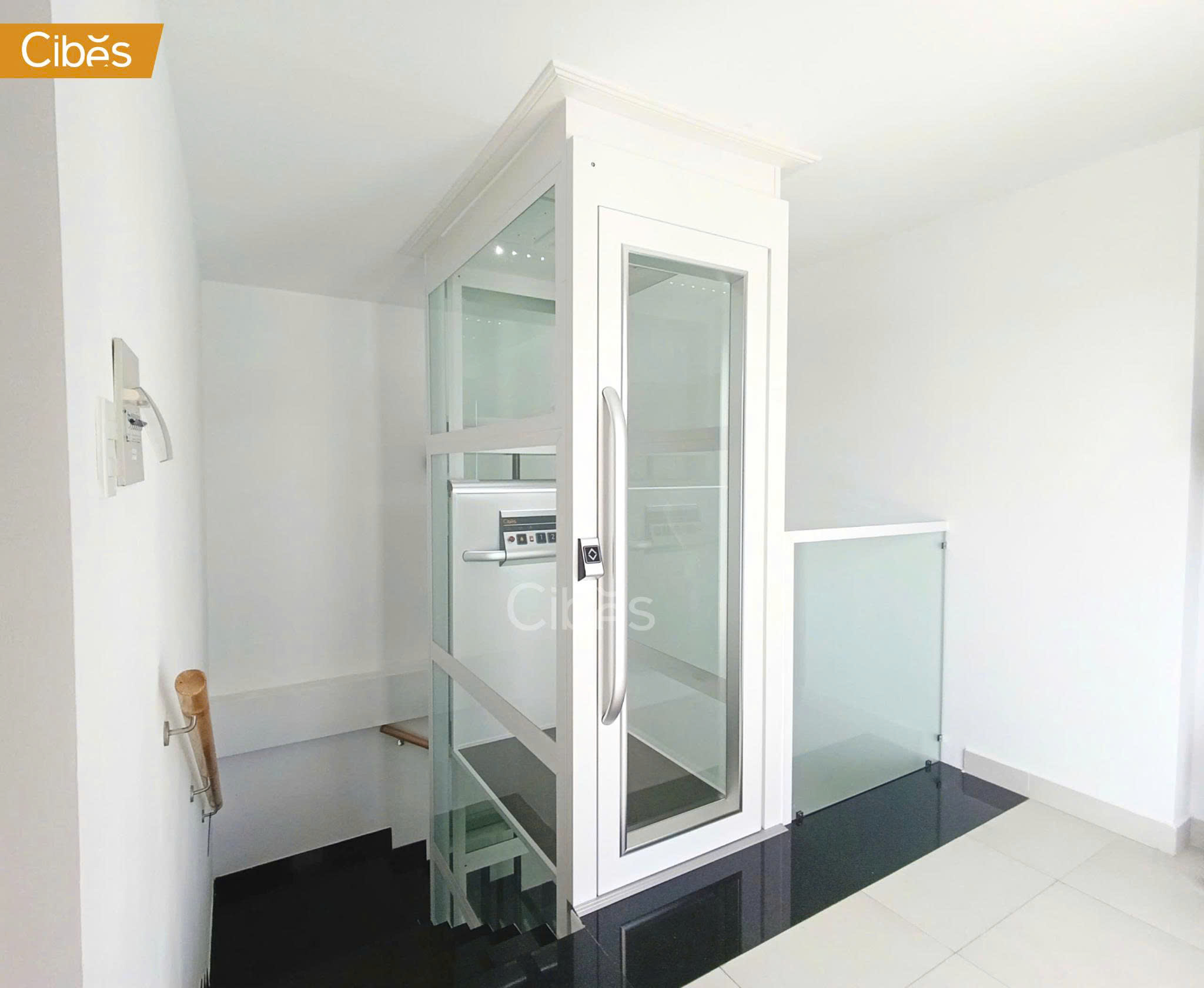

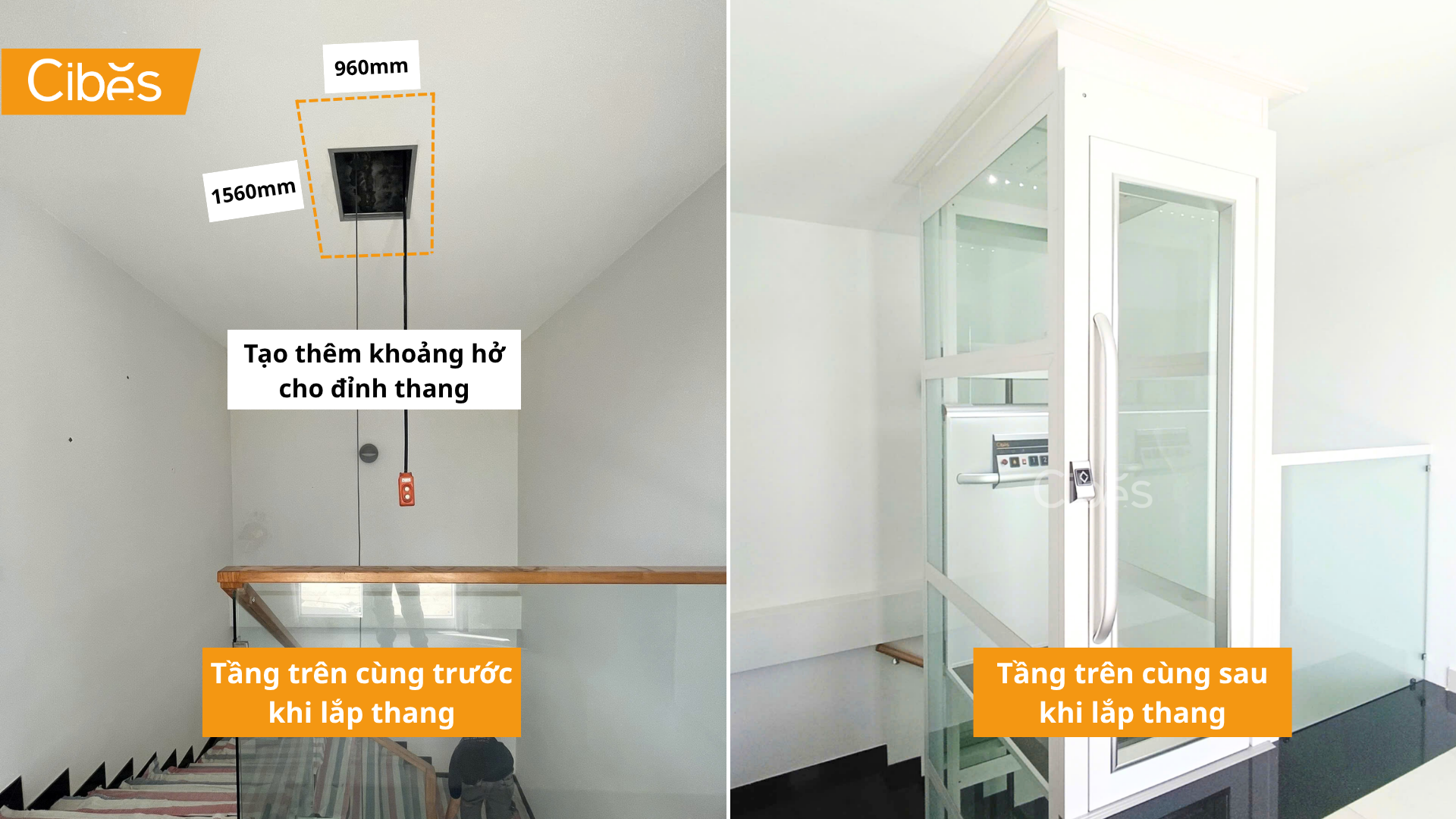

Tầng trên cùng trước và sau khi lắp thang máy nhỏ Cibes Uno

1.4. Hiện trạng và chiều cao các điểm dừng

Chiều cao tại mỗi điểm dừng được Cibes đo đạc trong quá trình khảo sát để xác định loại cửa phù hợp. Với công trình tại Thủ Đức, kết quả khảo sát như sau:

Cả ba điểm dừng đều đáp ứng yêu cầu chiều cao từ 2500 mm trở lên, vì vậy Cibes có thể sử dụng cửa tiêu chuẩn cao 2100 mm tại tất cả các tầng.

Bên cạnh chiều cao, Cibes cũng kiểm tra vị trí tiếp cận thang tại từng tầng để xác định hướng mở cửa. Do mặt bằng của ba điểm dừng tương đồng và không có tình trạng lệch tầng, công trình có thể sử dụng cùng một hướng cửa tại cả ba điểm dừng, với cửa mở đối diện bảng điều khiển.

Với những công trình cải tạo có chiều cao tầng hoặc hướng tiếp cận khác nhau giữa các điểm dừng, cấu hình cửa cần được xác định riêng dựa trên kết quả khảo sát thực tế.

2. Kích thước thang máy nhỏ Cibes Uno được lựa chọn cho công trình tại Thủ Đức

Dựa vào hiện trạng công trình, Cibes đã đề xuất lắp đặt mẫu thang máy nhỏ Cibes Uno giữa thang bộ với các thông số:

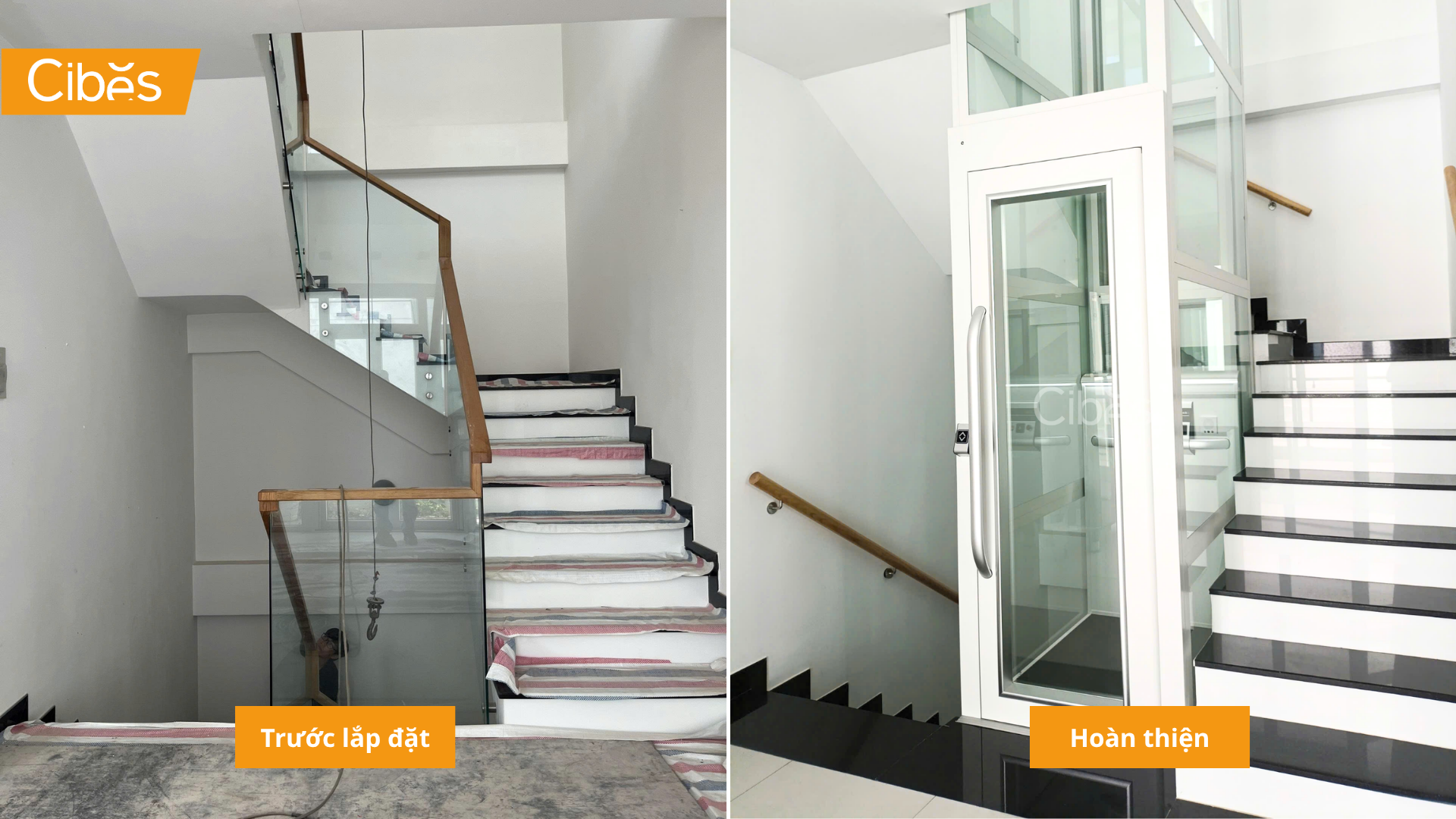

Lắp đặt thang máy nhỏ Cibes Uno cho công trình tại Thủ Đức

Kết luận

Công trình tại Thủ Đức cho thấy việc lắp thang máy nhỏ giữa thang bộ cho nhà cải tạo không chỉ phụ thuộc vào diện tích trống hiện hữu mà cần khảo sát cụ thể kết cấu nền, kích thước lọt lòng và không gian tại tầng trên cùng.

Với khoảng lọt lòng ban đầu khoảng 1560x930mm, công trình còn thiếu khoảng 30mm để đáp ứng kích thước của cấu hình Uno được lựa chọn. Cibes đã đề xuất vạt một phần thang bộ, tháo tay vịn hiện hữu và gia cố hố pit để tạo đủ không gian lắp thang 1560x960mm, thay vì phải thực hiện phương án cải tạo lớn hơn.

Sau khi hoàn thiện các hạng mục chuẩn bị, Cibes Uno được lắp giữa thang bộ với 3 điểm dừng, tải trọng 400kg, hố pit 70mm và không yêu cầu phòng máy.

Nếu nhà bạn cũng có khoảng trống giữa thang bộ nhưng chưa chắc kích thước hiện hữu có đủ để lắp thang máy nhỏ hay không, Cibes có thể khảo sát thực tế để xác định cấu hình và phương án cải tạo phù hợp trước khi đặt hàng.
