Kết cấu hố pit thang máy, kích thước, bản vẽ & lưu ý xây dựng

Tóm tắt nhanh

Hố pit thang máy là phần giếng thang nằm dưới sàn tầng dừng thấp nhất. Chiều sâu, kích thước và kết cấu chịu lực phải theo bản vẽ của đúng mẫu thang. Một số mẫu có thể lắp trên sàn với dốc vào cửa. Trước khi thi công, cần kiểm tra nền móng, công trình ngầm, chống thấm và cao độ hoàn thiện. Để xây hố pit đúng ngay từ đầu, gia chủ cần chốt mẫu thang trước khi giao nhà thầu thi công. Cùng là thang máy gia đình, nhưng yêu cầu phần đáy giếng có thể khác nhau. Bài viết này giúp gia chủ đọc các thông tin cần thiết trên bản vẽ, hiểu những điểm phải kiểm tra và trao đổi rõ hơn với đơn vị thang máy.

Table of Contents

1. Hố pit thang máy gia đình là gì? Tầm quan trọng hố pit

Hố pit là phần đáy của giếng thang, được đào âm xuống nền để tạo khoảng không cho cabin đi hết hành trình khi thang về tầng dưới cùng. Khu vực này đóng vai trò như “vùng đệm an toàn”, giúp thang vận hành đúng trục đứng và hạn chế rung lắc trong quá trình lên - xuống.

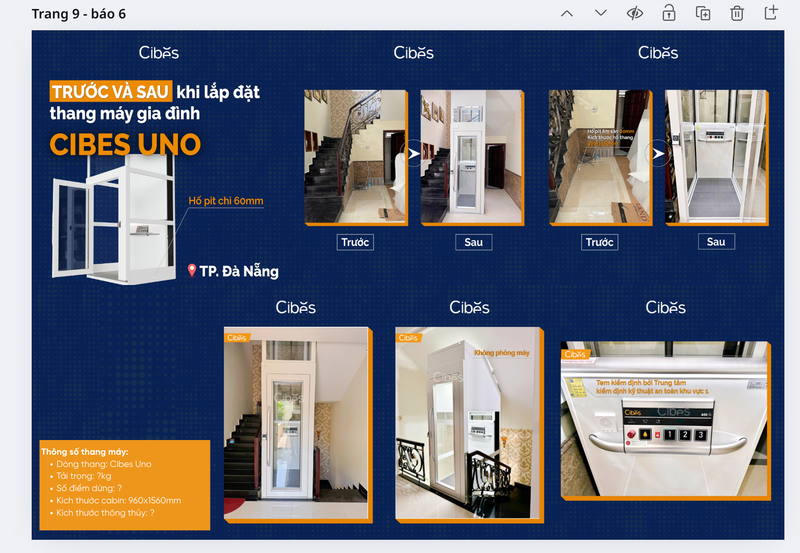

Thực tế hố pit nông của thang máy gia đình Cibes trước và sau khi lắp đặt hoàn thiện.

Bên trong hố pit của dòng thang cáo kéo truyền thống thường bố trí hệ thống giảm chấn, các bộ công tắc giới hạn, cảm biến và thiết bị kỹ thuật. Tất cả đều yêu cầu độ chính xác cao, không gian đủ rộng và môi trường khô ráo để đảm bảo an toàn.

2. Kết cấu hố pit thang máy gia đình cần đáp ứng những gì?

Hố pit cần đúng kích thước, đáp ứng yêu cầu chịu lực và giữ được điều kiện khô ráo theo thiết kế. Đơn vị thang máy cung cấp yêu cầu lắp đặt; đơn vị thiết kế kết cấu xác định phương án phù hợp với nền móng và hiện trạng ngôi nhà.

2.1. Kích thước và chiều sâu

Không có một chiều sâu hố pit dùng chung cho mọi thang máy gia đình. Gia chủ cần phân biệt kích thước thông thủy ô chờ, kích thước ngoài giếng thang và kích thước sàn cabin hoặc sàn nâng. Các số đo này không thể dùng thay cho nhau.

• Chiều sâu:
  • Thang máy có phòng máy/không phòng máy (thang cáp kéo có đối trọng): Chiều sâu tiêu chuẩn thường dao động từ 1400 mm đến 1600 mm (tùy thuộc vào tốc độ di chuyển của thang và loại cabin)
  • Thang máy không hố Pit (thang thủy lực, trục vít, hoặc một số loại thang không phòng máy đặc biệt): Có thể chỉ cần đào sâu 70 mm đến 300 mm hoặc thậm chí không cần hố Pit (lắp thẳng trên nền nhà và làm dốc bước vào)
• Kích thước ngang/rộng: Kích thước Hố Pit bằng với kích thước của giếng thang máy (chiều rộng x chiều sâu của khung giếng thang)

Với thang máy trục vít Cibes, gia chủ gần như không phải đào pit. Nhờ cấu trúc trục vít và bánh đồng, hệ thống máy đặt sau vách bảng điều khiển, nằm trong trong giếng thang (MRL), các model Cibes chỉ cần hố pit siêu nông 0 – 70mm. Đây là giải pháp đặc biệt phù hợp cho nhà cải tạo, nền móng yếu hoặc công trình có nhiều không gian ngầm như bể phốt, bể nước, đường ống.

2.2. Yêu cầu chống thấm

Mác bê tông, chiều dày đáy và vách, cốt thép và liên kết với công trình phải do đơn vị thiết kế kết cấu xác định.  Phương án chống thấm cần xét nguồn nước có thể xâm nhập, mạch ngừng, khe tiếp giáp và các vị trí xuyên qua kết cấu. Số lớp vật liệu phải theo hệ chống thấm được chọn và hướng dẫn của nhà sản xuất, không mặc định chỉ cần hai hoặc ba lớp. Nếu công trình cần giải pháp thu hoặc thoát nước, vị trí và cách xử lý phải được phối hợp trong thiết kế. Gia chủ không nên tự khoan lỗ thoát nước vào hố pit sau khi hoàn thiện.

Hố pit nông vẫn cần được bảo vệ khỏi nước tràn và rò rỉ.

• Vật liệu: Hố Pit nằm sâu dưới đất nên phải được xây dựng bằng bê tông cốt thép (thường dùng bê tông Mác 250 trở lên) và phải có độ dày nhất định
• Chống thấm: Bắt buộc phải chống thấm (thường là chống thấm 2-3 lớp từ ngoài vào) để tránh nước ngấm ngược vào bên trong. Nước trong hố pit sẽ gây hư hỏng nghiêm trọng cho thiết bị cơ điện

2.3. Thiết bị và không gian kỹ thuật

Hố Pit là nơi lắp đặt và chứa đựng các thiết bị an toàn và vận hành chính của thang máy:

• Bộ đệm (Buffer/Giảm chấn): Đối với thang cáp kéo, bộ giảm chấn dùng để đỡ cabin và đối trọng trong trường hợp thang vượt quá giới hạn hành trình dưới, giúp giảm chấn động và đảm bảo an toàn
• Thiết bị dẫn hướng: Phần đế của ray dẫn hướng cabin và đối trọng được cố định ở đáy Hố Pit
• Công tắc giới hạn cuối (Final Limit Switch): Công tắc an toàn cuối cùng đặt dưới đáy để ngắt điện nếu cabin đi quá giới hạn thấp nhất
• Thiết bị thoát nước (nếu cần): Lỗ thoát nước hoặc máy bơm nước nhỏ để xử lý nếu có nước ngấm vào Hố Pit

3. Bản vẽ kết cấu hố pit thang máy gia đình cần thể hiện những thông tin gì?

Bản vẽ hố pit cần cho thấy kích thước mặt bằng, chiều sâu, mốc cao độ và các yêu cầu liên quan đến lắp đặt. Bản vẽ minh họa giúp gia chủ hiểu cách bố trí; bản vẽ được xác nhận cho công trình mới được dùng để thi công.

3.1. Bản vẽ kết cấu hố pit thang máy tiêu chuẩn

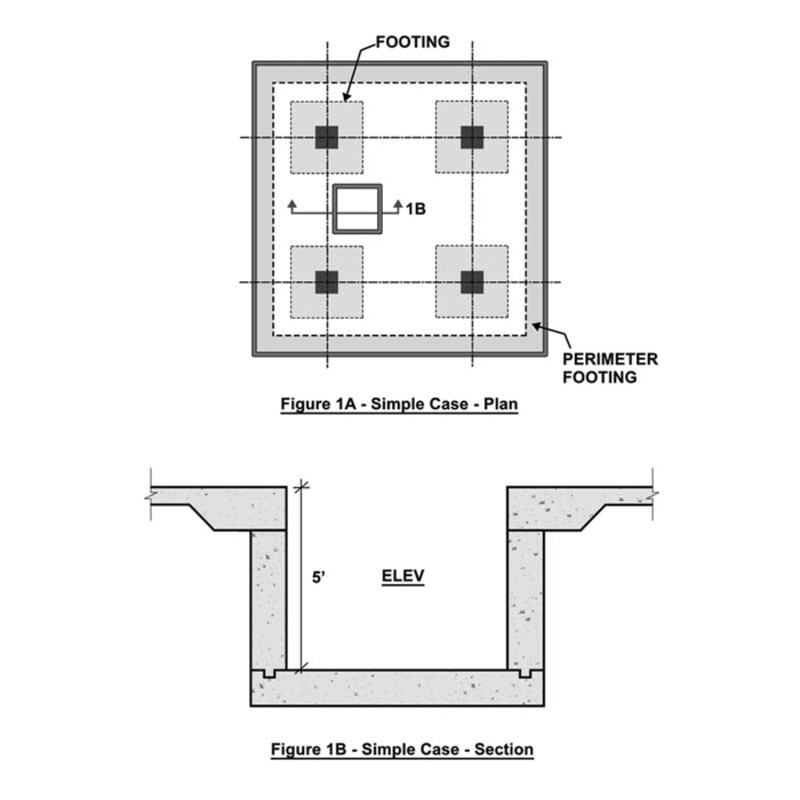

Bản vẽ hố pit tiêu chuẩn của thang máy gia đình

3.2. Bản vẽ thang máy không hố pit

Dưới đây bạn vẽ thang máy không hố pit gia đình Cibes, bạn có thể tham khảo:

Bản vẽ chính công trình Cibes Air A5000 - Thang máy gia đình không hố pit của Cibes

Trên một bản vẽ chính của hệ thang Cibes Air sẽ gồm có chi tiết mặt cắt ngang và mặt cắt dọc của giếng thang, đồng thời bao gồm mặt cắt chân cửa nhôm của từng tầng và kích thước thông thủy ô chờ cửa.

Bản vẽ công trình Cibes Air 5000 cho thấy với công nghệ trục vít hiện đại độc quyền, hệ thang Cibes chỉ cần hố pit siêu nông từ 0 - 50mm mà không cần đào móng nhà. Để hiểu rõ cấu tạo và thiết kế của thang máy, quý gia chủ có thể tham khảo bản vẽ thang máy gia đình chi tiết được cung cấp bởi mỗi đơn vị cung cấp.

4. Gia chủ cần kiểm tra gì trước khi xây hố pit?

Trước khi xây hố pit, gia chủ nên có bản vẽ được xác nhận và thống nhất trách nhiệm giữa đơn vị thang máy, người thiết kế kết cấu và nhà thầu. Sáu điểm dưới đây giúp hạn chế việc phải đục sửa sau khi hoàn thiện.

1. Chốt đúng mẫu thang và phiên bản bản vẽ. Kiểm tra tải trọng, số điểm dừng, kiểu cửa và các thông số liên quan trước khi thi công ô chờ. Khi thay cấu hình, cần hỏi lại yêu cầu pit.

2. Thống nhất cao độ hoàn thiện. Chiều dày lớp lát sàn, vữa và lớp hoàn thiện đáy pit có thể làm thay đổi khoảng sâu thực tế. Nhà thầu cần dùng cùng mốc đo với bản vẽ lắp đặt.

3. Khảo sát nền móng và công trình ngầm. Xác định vị trí dầm móng, đài móng, bể nước, bể phốt và đường ống. Không tự cắt kết cấu chịu lực để vừa ô chờ.

4. Chốt biện pháp chống thấm. Làm rõ cách xử lý mạch ngừng, khe tiếp giáp và nước tràn từ bên ngoài. Thống nhất phương pháp kiểm tra và nghiệm thu trước khi bàn giao mặt bằng.

5. Giữ khoảng không cho thiết bị và bảo trì. Không đặt đường ống hoặc vật dụng ngoài thiết kế vào vùng làm việc của thang. Lối tiếp cận kỹ thuật cần theo yêu cầu của nhà sản xuất.

6. Kiểm tra hồ sơ áp dụng và nghiệm thu. Đơn vị chuyên môn cần xác định phạm vi áp dụng cùng các yêu cầu hiện hành cho đúng thiết bị.

5. Giải pháp thang máy gia đình không cần hố pit từ Cibes

Hố pit đóng vai trò rất quan trọng khi ảnh hưởng tới toàn bộ hệ thống vận hành của thang máy. Tuy nhiên việc thiết kế và thi công hố pit sẽ rất khó khăn và dễ gây ảnh hưởng tới những ngôi nhà cải tạo hoặc có diện tích hạn chế. Cũng bởi vậy, xu hướng sử dụng thang máy gia đình không cần xây dựng hố pit đang được các gia chủ rất quan tâm.

Cibes - một thương hiệu thang máy gia đình tới từ Thụy Điển đã đưa ra giải pháp thang máy với hố pit nông chỉ từ 0 - 120mm, đảm bảo xóa đi nỗi lo xây dựng hố pit của nhiều gia chủ. Với kinh nghiệm hơn 75 năm nghiên cứu và phát triển trên trường quốc tế, hệ thang máy Cibes đã có thể đáp ứng được mọi điều kiện và yêu cầu:

• Công nghệ trục vít an toàn và hiện đại: Cibes áp dụng công nghệ trục vít tiên tiến hàng đầu hiện nay. thang máy không hố pit của Cibes là giải pháp an toàn, tối ưu diện tích và chi phí xây dựng nhất dành cho mọi gia chủ.
• Phù hợp với mọi công trình: Với thiết kế không cần hố pít (lắp đặt thẳng lên sàn nhà) hoặc hố pit siêu nhỏ tối đa chỉ 120mm phù hợp cho nhà cải tạo, nhà phố diện tích nhỏ không thể đào sâu móng nhà. Kết cấu hố pit cực nông giúp gia chủ gạt đi nỗi lo thấm nước, ngập nước và không phá vỡ cấu trúc vốn có của móng nhà.
• Tiết kiệm diện tích: Cibes mang tới những dòng thang máy siêu nhỏ với kích thước chỉ từ 0,96m2, phù hợp với mọi căn nhà có diện tích không gian hạn chế. Hố pit truyền thống cần độ sâu ít nhất là 600mm, trong khi thang máy Cibes chỉ cần hố pit sâu tối đa 60mm. Gia chủ vì thế có thể linh hoạt bố trí lắp đặt ở góc nhà, giữa cầu thang hay ngoài trời,...
• Tiết kiệm thời gian và chi phí: Thang máy gia đình không hố pit tới từ Cibes không yêu cầu phải xây dựng hố thang và phòng máy. Gia chủ sẽ có thể tiết kiệm được một khoản lớn chi phí lắp đặt, tiết kiệm thời gian lắp đặt, đồng thời tối ưu không gian diện tích của tầng trên cùng.
• Thiết kế đẳng cấp và sang trọng: Thang máy Cibes có thiết kế đa dạng, hoàn toàn có thể tùy chỉnh để phù hợp với nhiều phong cách nội thất. Diện mạo độc đáo với 4 mặt kính sang trọng đem lại giá trị thẩm mỹ khác biệt cho toàn bộ căn nhà.

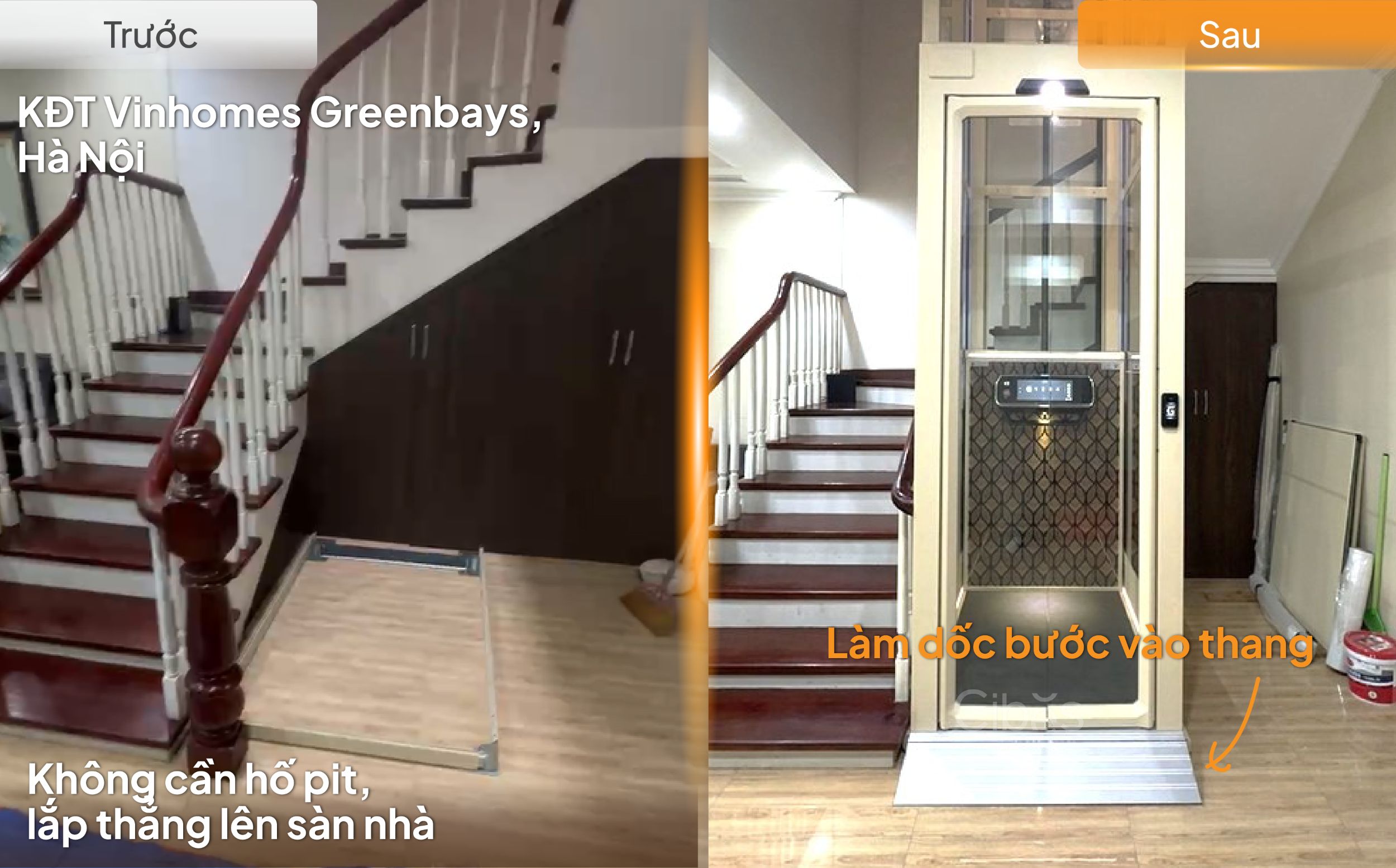

Thang máy Cibes V80i Galaxy tại Vinhomes GreenBay, Hà Nội được lắp trực tiếp trên nền nhà với hố pit 0 mm, đáp ứng mong muốn hạn chế đục phá của gia chủ.

Tìm hiểu thêm về công trình thang máy không hố pit tại Vinhomes GreenBay tại đây!

6.2. Mỹ An, Đà Nẵng: Kết nối hai ngôi nhà bằng thang máy có hố pit 70 mm

• Thực trạng: Gia đình sở hữu một ngôi nhà 4 tầng và mua thêm căn nhà liền kề 2 tầng để cải tạo. Gia chủ muốn dùng thang máy kết nối hai không gian, giúp vợ chồng lớn tuổi đi lại thuận tiện hơn. Giếng thang kính và hố pit đã được chuẩn bị sẵn, nên mẫu thang cần phù hợp với kích thước và kết cấu hiện có.
• Giải pháp: Cibes lắp đặt V80i Elegance với 4 điểm dừng, kích thước thông thủy 1560 × 1060 mm. Công trình sử dụng hố pit sâu 70 mm, tính từ mặt sàn hoàn thiện tầng dừng thấp nhất xuống mặt đáy pit hoàn thiện. Trước khi lắp, đội kỹ thuật kiểm tra kích thước giếng, khả năng chịu lực và cao độ để xác nhận mặt bằng đáp ứng yêu cầu.

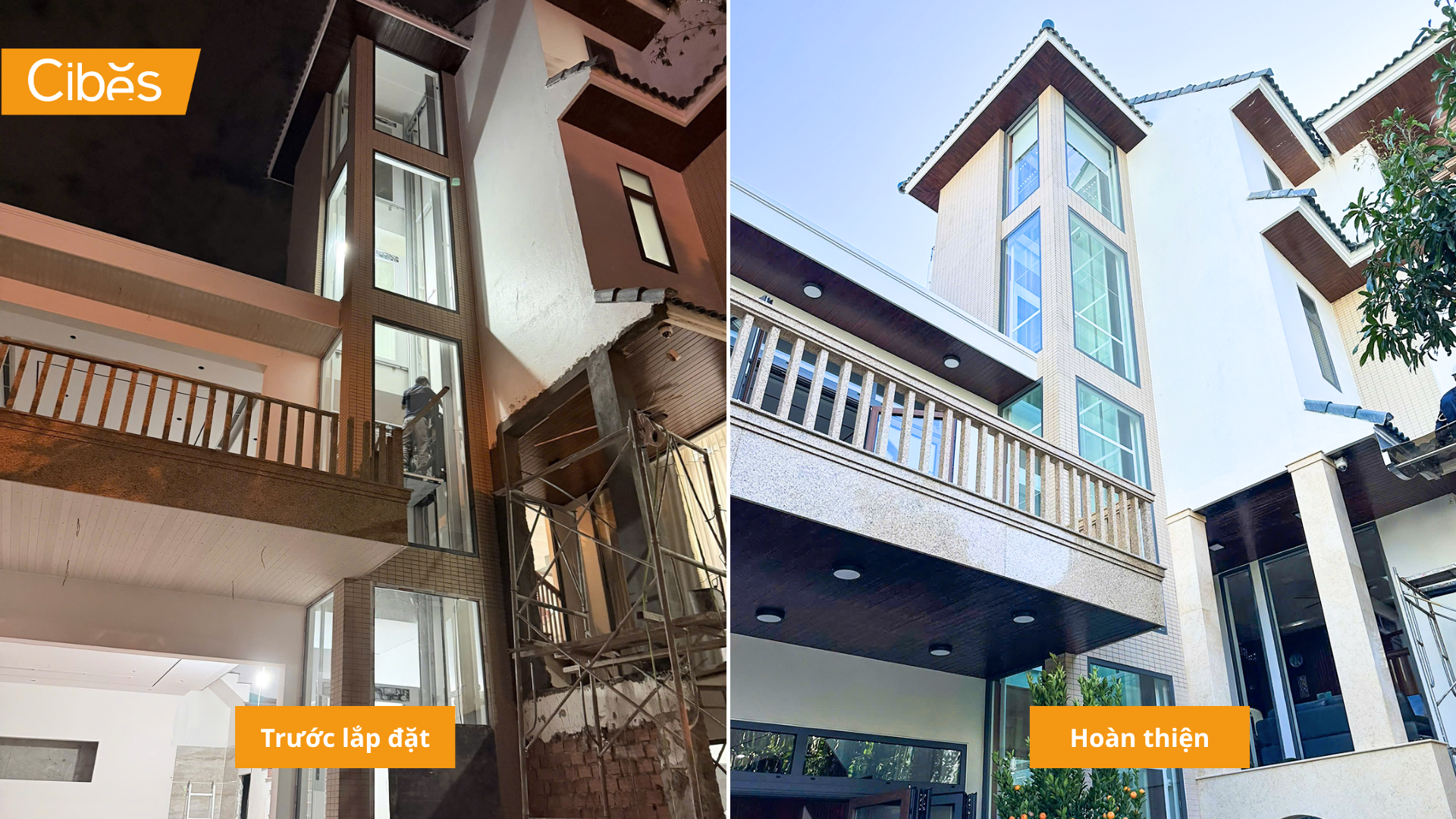

Thang máy Cibes V80i Elegance với 4 điểm dừng được lắp trong giếng thang kính xây sẵn tại Mỹ An, Đà Nẵng, kết nối hai ngôi nhà với hố pit sâu 70 mm.

Ở công trình này, hố pit nông được kết hợp với giếng thang xây sẵn. Đây là ví dụ cho thấy gia chủ cần đối chiếu hiện trạng với bản vẽ của đúng mẫu thang, ngay cả khi phần xây dựng đã hoàn tất. Tìm hiểu thêm về thông tin công trình tại đây!

Nếu bạn đang tìm kiếm giải pháp lắp đặt thang máy tại Đà Nẵng cho nhà mới xây hoặc nhà cải tạo, các dòng thang máy trục vít không hố pit của Cibes là lựa chọn tối ưu vì phù hợp cả những mặt bằng khó, trần thấp hay diện tích hạn chế. Hố pit thang máy gia đình là bộ phận quan trọng quyết định độ an toàn và sự ổn định của hệ thống. Dù là công trình mới hay cải tạo, việc chọn đúng giải pháp - đặc biệt là các phiên bản không hố pit hoặc pit siêu nông của Cibes sẽ giúp thi công nhanh hơn, tiết kiệm chi phí và đảm bảo an toàn tối đa.

Kết luận

Kết cấu hố pit thang máy cần được xác định theo mẫu thang, cấu hình lắp đặt và điều kiện thực tế của ngôi nhà. Trước khi thi công, gia chủ nên thống nhất bản vẽ với đơn vị thang máy và nhà thầu, đặc biệt ở các hạng mục kích thước, cao độ hoàn thiện, khả năng chịu lực và chống thấm.

Với những công trình hạn chế đào xuống nền, thang máy Cibes có phương án thang máy gia đình không hố pit, tùy dòng thang và cấu hình. Khảo sát sớm giúp gia chủ chọn phương án phù hợp, chủ động phần xây dựng và hạn chế việc phải đục sửa sau này.
