Tổng hợp 7 bản vẽ thang máy gia đình tiêu chuẩn và cách đọc đúng

Table of Contents

Tóm tắt nhanh

• Thông thường, các loại bản vẽ của thang máy trên thị trường bao gồm: Bản vẽ kết cấu hố thang máy, bản vẽ cửa thang máy, bản vẽ CAD thang máy gia đình
• Với thang máy không hố pit như thang máy của Cibes sẽ có các bảng vẽ như: Bản vẽ giếng thang máy, bản vẽ cửa thang máy, bản vẽ bảng điều khiển thang máy
• Các ký hiệu trên bản vẽ đều có quy ước chung
• Để tránh nhầm lẫn khi tiếp cận bản vẽ lần đầu, nên đọc theo trình tự: bản vẽ mặt bằng phối cảnh tổng thể từng tầng, bản vẽ mặt cắt hai cạnh khu vực thang máy, bản vẽ chi tiết giếng thang, và cuối cùng là bản vẽ tổng thể thang máy.

1. Bản vẽ thang máy gia đình là gì?

Bản vẽ thang máy gia đình là bản mô tả kỹ thuật của toàn bộ hệ thang, được thể hiện bằng hình vẽ, ký hiệu, tỷ lệ và thông số kích thước. Bản vẽ này giúp gia chủ, kiến trúc sư, kỹ thuật viên và đội thi công hiểu rõ thang sẽ được lắp ở đâu, chiếm bao nhiêu diện tích và cần chuẩn bị những hạng mục nào trước khi lắp đặt.

Một bản vẽ thang máy hoàn chỉnh thường giúp làm rõ các thông tin sau:

• Vị trí lắp đặt thang trong nhà.

• Kích thước hố thang hoặc giếng thang.

• Kích thước sàn thang, cabin hoặc sàn nâng.

• Kích thước cửa thang và hướng mở cửa.

• Chiều sâu hố pit.

• Chiều cao tầng trên cùng.

• Mặt cắt dọc và mặt cắt ngang của khu vực lắp thang.

• Các chi tiết kỹ thuật liên quan đến móng, cửa, bảng điều khiển hoặc phòng máy nếu có.

Với nhà xây mới, bản vẽ thang máy giúp gia chủ bố trí mặt bằng ngay từ đầu. Với nhà cải tạo, bản vẽ càng quan trọng hơn vì cần kiểm tra thang có lắp vừa trong hiện trạng sẵn có hay không.

2. Vì sao gia chủ nên hiểu bản vẽ thang máy trước khi thi công?

Gia chủ không cần đọc bản vẽ như kỹ sư, nhưng nên hiểu các thông số cơ bản. Điều này giúp việc trao đổi với đơn vị thang máy, kiến trúc sư và đội thi công dễ hơn.

Khi hiểu bản vẽ, gia chủ có thể:

• Biết vị trí lắp thang có phù hợp với nhà không.

• Kiểm tra thang có ảnh hưởng đến cầu thang bộ, giếng trời, cửa phòng hoặc lối đi không.

• Hiểu vì sao cần chừa hố pit, chiều cao tầng trên cùng hoặc khoảng mở cửa.

• Tránh nhầm lẫn giữa kích thước sàn thang và kích thước thông thủy.

• Hạn chế phát sinh khi thi công.

• Dễ hình dung thang sau khi hoàn thiện.

Nói đơn giản, bản vẽ giúp biến một phương án kỹ thuật phức tạp thành hình ảnh dễ hiểu hơn. Nhờ đó, gia chủ có thể ra quyết định chắc chắn hơn trước khi chốt mẫu thang, kích thước và vị trí lắp đặt.

3. Bản vẽ thang máy gia đình gồm những loại nào?

Bản vẽ thang máy tiêu chuẩn trên thị trường hiện nay gồm có bản vẽ kết cấu hố thang máy, bản vẽ cửa thang máy và bản vẽ CAD thang máy gia đình. Mỗi loại bản vẽ sẽ thể hiện một nhóm thông tin riêng.

3.1. Bản vẽ kết cấu hố thang máy

Với bản vẽ kết cấu hố thang máy, các bộ phận sẽ bao gồm hố pit, hố thang, móng thang và phòng máy. Quý gia chủ lưu ý với mỗi bộ phận khác nhau sẽ có bản vẽ thiết kế riêng biệt.

3.1.1 Bản vẽ thiết kế hố thang máy

Bản vẽ thiết kế hố cầu thang máy có 2 loại thông dụng là bản vẽ mặt cắt ngang và bản vẽ mặt cắt dọc:

• Bản vẽ mặt cắt dọc hố thang: Trình bày toàn bộ đặc điểm, diện tích và kết cấu hố thang theo hình chiếu dọc. Các thông tin như độ cao từng tầng, chiều cao của phòng máy tại tầng trên cùng sẽ được thể hiện chi tiết. Gia chủ sẽ thấy được vị trí lắp đặt máy kéo, vị trí có gắn lò xo giảm chấn, cabin thang máy, đối trọng, dầm đỡ máy,...
• Bản vẽ mặt cắt ngang hố thang: Trình bày chi tiết kích thước chiều rộng và chiều sâu hố thang, ngoài ra còn có kích thước cửa hố thang trước khi lắp đặt và sau khi đã hoàn thiện.

Trên một mẫu bản vẽ thang máy gia đình hoàn chỉnh, các thông số quan trọng sẽ được trình bày chi tiết, hỗ trợ nhân viên lắp đặt dễ dàng và nhanh chóng. Dựa vào chính các thông số này, đội ngũ kỹ thuật viên sẽ có thể cân đối kích thước tiêu chuẩn thang máy, tính toán chính xác diện tích và kết cấu xây hố thang, đảm bảo tối ưu diện tích sử dụng của gia chủ.

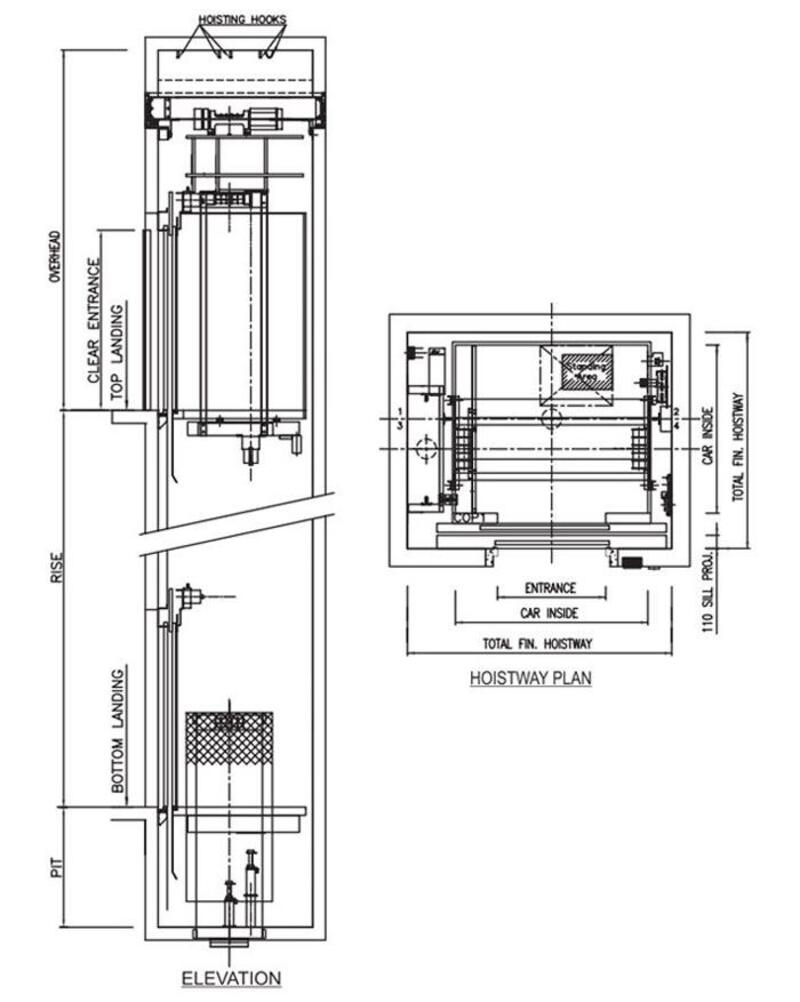

Bản vẽ thiết kế hố thang máy gia đình thể hiện mặt cắt dọc - cắt ngang

3.1.2. Bản vẽ hố pit thang máy

Bản vẽ thiết kế hố pit thang máy cũng có 2 loại thông dụng gồm bản vẽ mặt cắt dọc và bản vẽ mặt cắt ngang:

• Với bản vẽ mặt cắt dọc của hố pit: Cho thấy độ sâu của hố pit, vị trí chứa phần đáy cabin thang máy và thiết bị giới hạn hành trình, vị trí lắp 2 cọc giảm chấn của thang máy.
• Với bản vẽ mặt cắt ngang của hố pit: Cho thấy chiều rộng của hố pit và phần nền móng bê tông.

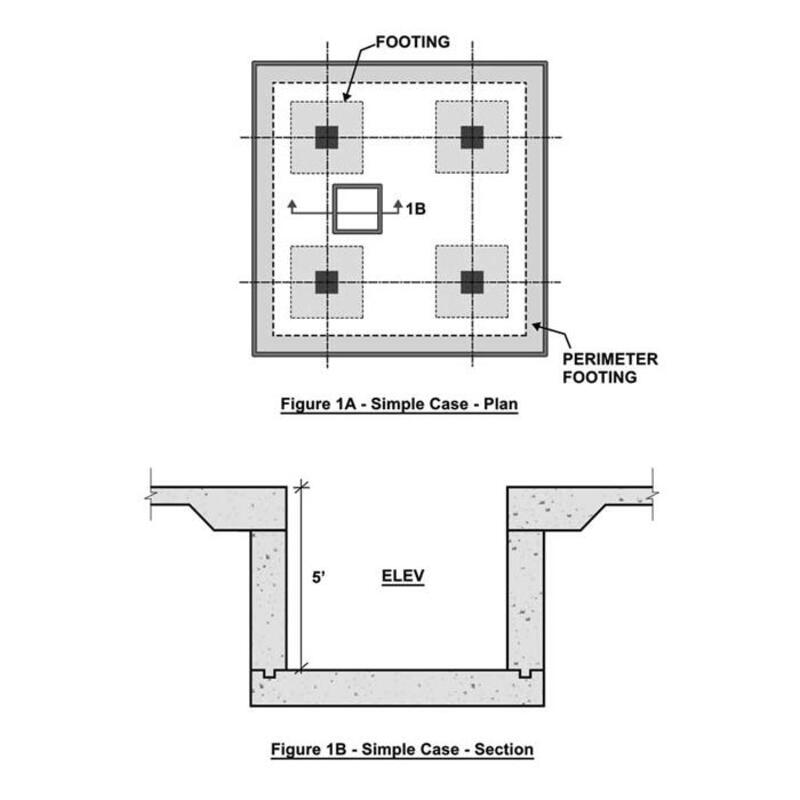

Mặt cắt ngang và mặt cắt dọc trên bản thiết kế hố pit cầu thang máy

3.1.3. Bản vẽ móng thang máy

Móng thang máy sẽ được ép cọc cùng với móng nhà. Đây là quy trình thiết kế vô cùng quan trọng vì ảnh hưởng tới kết cấu chịu lực và độ ổn định hoạt động của thang máy sau này. Từ bước ép cột cần phải chú ý 4 góc là 4 cột và cần được thi công với độ sâu cọc phù hợp.

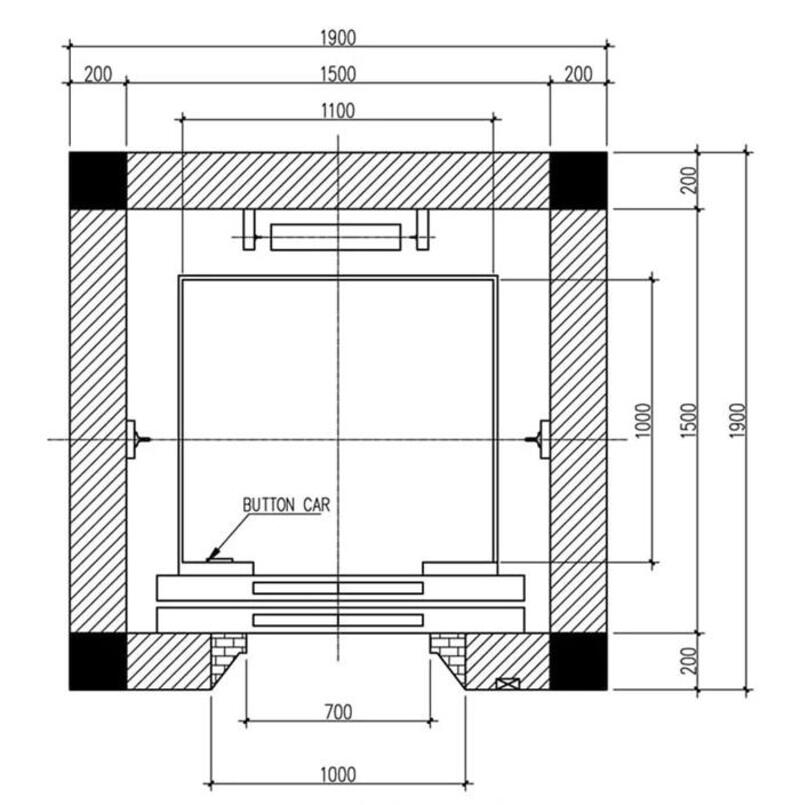

Bản vẽ móng thang máy chi tiết quý gia chủ có thể tham khảo

3.1.4. Bản vẽ hệ thống mẫu thang máy gia đình

Bản vẽ hệ thống thang máy gia đình nhập khẩu của phòng máy bao gồm 2 loại thông dụng, gồm có bản vẽ mặt cắt ngang và bản vẽ mặt cắt dọc:

• Với bản vẽ mặt cắt ngang phòng máy: Trình bày các chi tiết về thiết kế kích thước chiều rộng, chiều sâu phòng máy, vị trí quạt thông gió, lỗ thông gió, vị trí đặt hộp điện nguồn, vị trí đặt tủ điện.
• Với bản vẽ mặt cắt dọc phòng máy: Trình bày cấu tạo và vị trí lắp đặt phòng máy, vị trí gắn móc treo Palang, lỗ kéo máy.

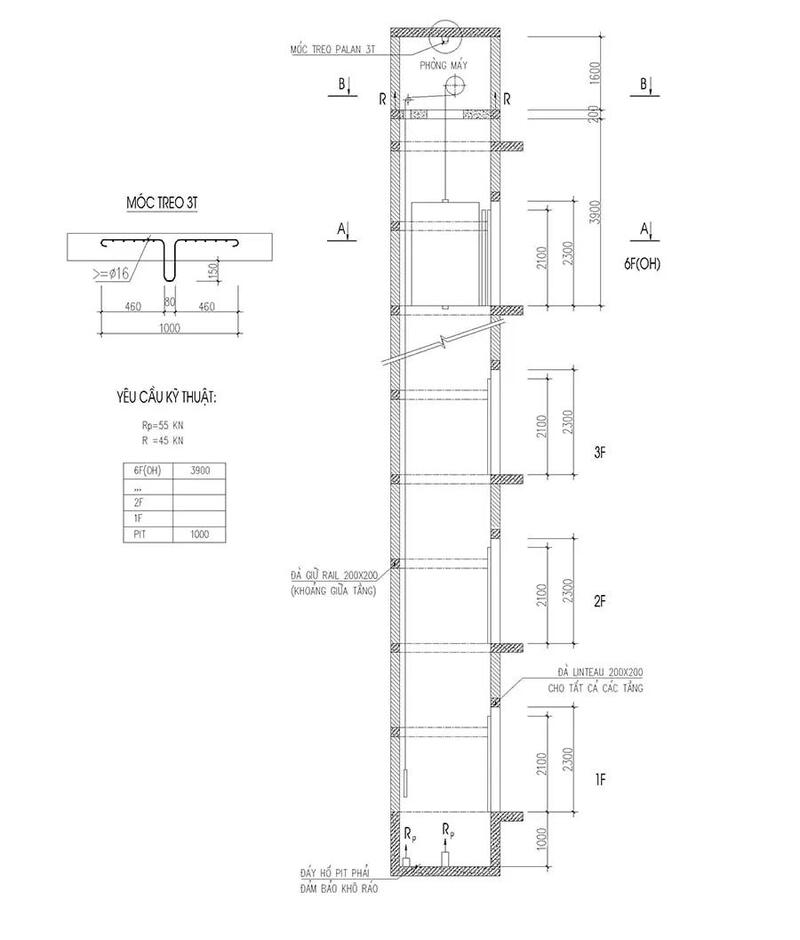

Bản vẽ mặt cắt dọc phòng máy

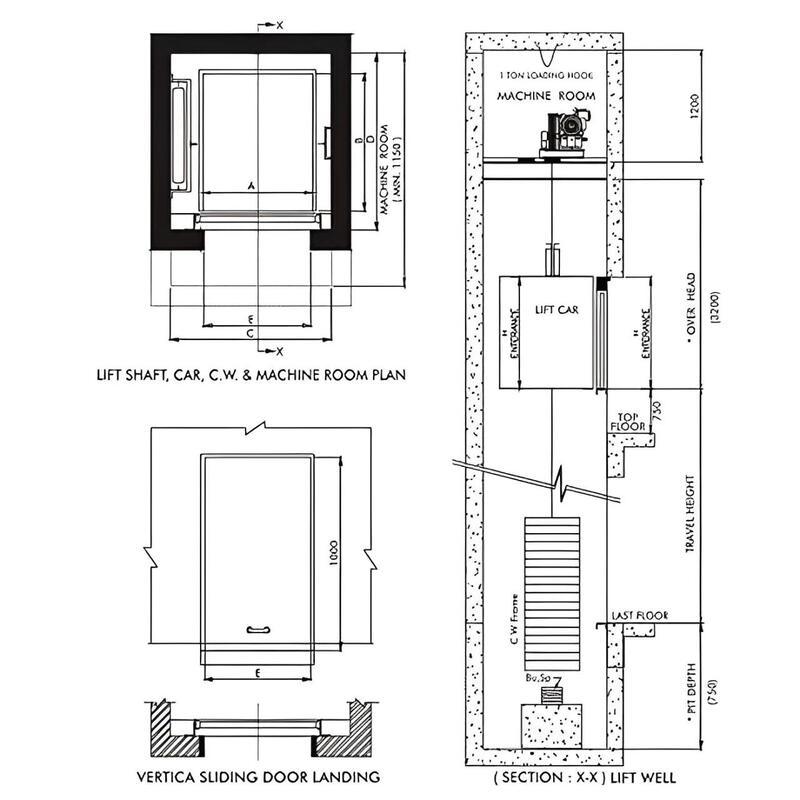

Bản vẽ mặt cắt ngang và bản vẽ cắt dọc phòng máy

3.2. Bản vẽ cửa thang máy

Bản vẽ cửa thang máy thể hiện vị trí lắp đặt cửa thang và chiều rộng của cửa. Quý gia chủ có thể thảo luận cùng các kỹ thuật viên để tối ưu không gian hoặc thay đổi diện tích sử dụng thang máy trong ngôi nhà của mình

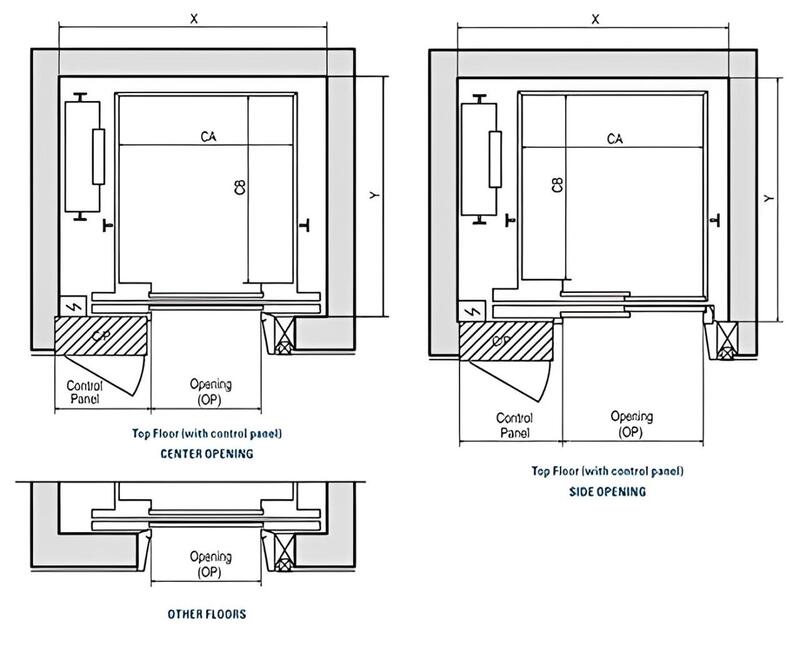

Bản vẽ cửa thang máy với 2 vị trí lắp đặt khác nhau

3.3. Bản vẽ CAD thang máy gia đình

CAD là viết tắt của Computer-aided design, nghĩa là những bản vẽ được thiết kế với sự hỗ trợ của máy tính. Hiện nay, xu hướng sử dụng các bản vẽ CAD thang máy gia đình đang ngày càng trở nên phổ biến nhờ tính ứng dụng cao. CAD tạo ra mô hình 3D và bản vẽ 2D, cho phép gia chủ và kỹ thuật viên có quan sát trực quan và chân thực nhất trước khi tiến hành thi công lắp đặt thang máy. Đồng thời các bước phân tích, mô phỏng và kiểm tra sẽ diễn ra dễ dàng hơn, góp phần tăng thêm độ chính xác so với cách vẽ tay truyền thống.

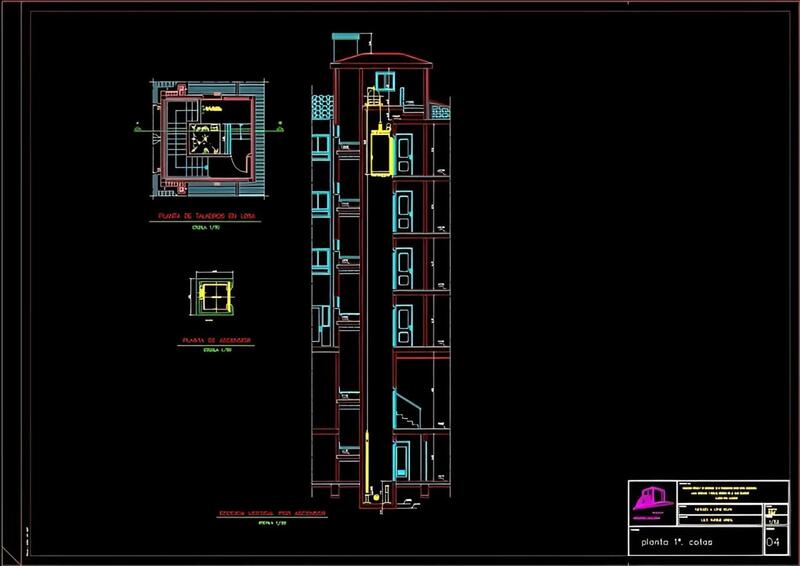

Mẫu bản vẽ CAD thang máy gia đình

>>>Download bản vẽ CAD thang máy Cibes Voyager V90 tại đây

4. Cách đọc bản vẽ thang máy gia đình như thế nào?

Cách đọc bản vẽ thang máy gia đình đơn giản nhất là đi từ tổng thể đến chi tiết: xem vị trí lắp thang, kiểm tra mặt cắt dọc, mặt cắt ngang, hướng mở cửa, các chi tiết kỹ thuật và bản vẽ CAD nếu có. Gia chủ không cần hiểu toàn bộ ký hiệu chuyên môn, nhưng nên nắm các thông số chính như kích thước thông thủy, hố pit, chiều cao tầng trên cùng, kích thước cửa và vị trí thang trong nhà.

Bước 1: Xem mặt bằng tổng thể

Trước tiên, hãy xem thang được đặt ở đâu trong nhà: trong lòng thang bộ, cạnh cầu thang, giếng trời, góc nhà hay ngoài trời. Ở bước này, gia chủ cần kiểm tra vị trí thang có ảnh hưởng đến lối đi, cửa phòng, ánh sáng, nội thất hoặc sinh hoạt chung không.

Bước 2: Xem mặt cắt dọc

Mặt cắt dọc cho biết chiều cao từng tầng, chiều cao hành trình, chiều cao tầng trên cùng và phần đáy thang. Đây là phần giúp gia chủ biết công trình có đủ điều kiện kỹ thuật để lắp thang hay không, đặc biệt với nhà có tầng trên cùng thấp hoặc nhà cải tạo.

Bước 3: Xem mặt cắt ngang

Mặt cắt ngang thể hiện chiều rộng và chiều sâu của khu vực lắp thang. Gia chủ nên đối chiếu phần này với kích thước thực tế tại công trình để kiểm tra kích thước thông thủy, diện tích cần chừa và khả năng lắp thang trong lòng thang bộ, cạnh cầu thang hoặc giếng trời.

Bước 4: Xem bản vẽ cửa thang

Bản vẽ cửa thang cho biết cửa mở ở đâu, rộng bao nhiêu và có vướng lối đi hay đồ nội thất không. Với nhà cải tạo, cần kiểm tra kỹ hướng mở cửa ở từng tầng vì mặt bằng mỗi tầng có thể khác nhau.

Bước 5: Xem bản vẽ chi tiết

Bản vẽ chi tiết thể hiện các phần như chân cửa, bảng điều khiển, vách thang, sàn thang hoặc các điểm kết nối kỹ thuật. Gia chủ không cần hiểu hết mọi ký hiệu, nhưng nên hỏi rõ những chi tiết ảnh hưởng trực tiếp đến việc sử dụng hằng ngày.

Bước 6: Xem bản vẽ CAD nếu có

Bản vẽ CAD giúp gia chủ, kiến trúc sư và đội thi công nhìn rõ hơn vị trí, kích thước và kết cấu thang. Nếu nhà đang xây mới hoặc cải tạo lớn, bản vẽ CAD rất hữu ích để phối hợp thang máy với bản vẽ kiến trúc và nội thất.

5. Bản vẽ thiết kế cầu thang máy gia đình không hố pit Cibes

Bản vẽ thiết kế thang máy không hố pit Cibes sẽ bao gồm các bản vẽ giếng thang, cửa thang, bảng điều khiển và bản vẽ CAD. Chi tiết cho từng bản vẽ sẽ được Cibes giới thiệu tới quý gia chủ ngay sau đây.

5.1. Bản vẽ giếng thang máy Cibes

Bản vẽ mẫu giếng thang máy Cibes cho gia đình hoàn chỉnh sẽ trình bày về mặt cắt ngang, mặt cắt dọc của cạnh giếng thang, chi tiết mặt cắt chân cửa nhôm từng tầng và mặt đứng cho thấy kích thước thông thủy ô cửa chờ các tầng.

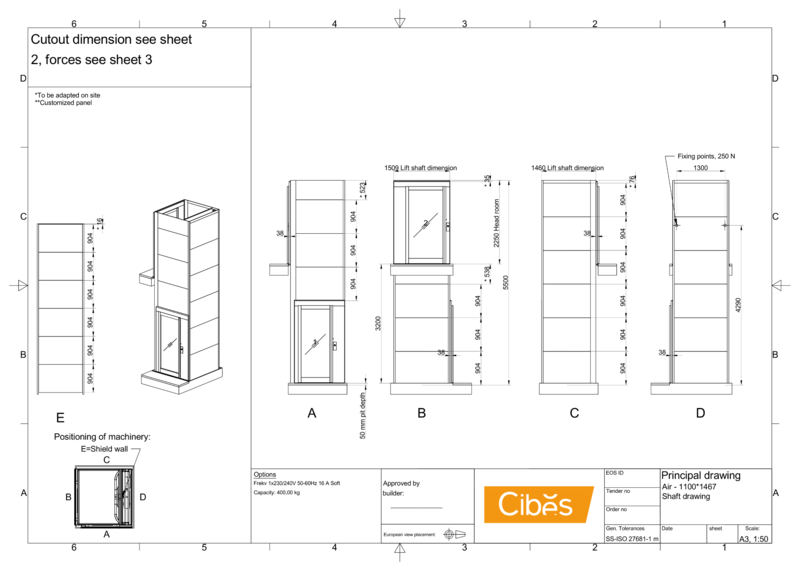

Bản vẽ thiết kế thang máy gia đình của dòng thang Cibes A4000

Bản vẽ giếng thang máy của Cibes A4000

Các bản vẽ thiết kế cầu thang máy gia đình sẽ tương đối khó đọc nếu quý gia chủ chưa có nhiều kinh nghiệm. Gia chủ hoàn toàn có thể hỏi các chuyên viên kinh doanh của Cibes, chúng tôi sẽ tư vấn thiết kế thang máy cụ thể nhất. Ngoài ra, quý gia chủ có thể liên hệ chuyên viên kinh doanh của Cibes, chúng tôi sẽ tư vấn cụ thể cho gia chủ từng bộ phận trên bản vẽ giếng thang máy Cibes A4000 ngay dưới đây:

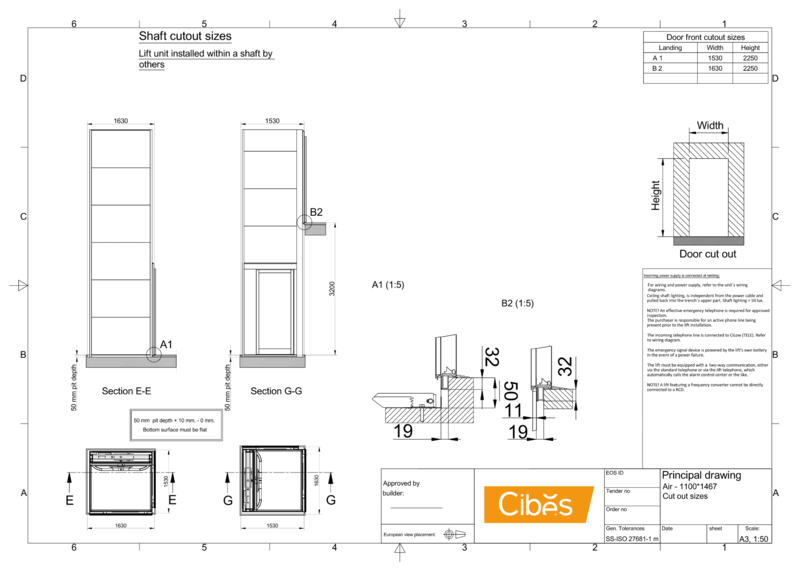

Hướng dẫn cách đọc bản vẽ kết cấu giếng thang máy Cibes A4000

• Vị trí số 1 và số 2: Bản vẽ thể hiện 2 mặt cắt cạnh giếng thang B/D (E-E) và cạnh A/C (G-G).
• Vị trí số 3: Bản vẽ thể hiện mặt cắt chi tiết của chân cửa nhôm các tầng 2, 3 và 4 theo tỷ lệ 1:5.
• Vị trí số 4: Bản vẽ thể hiện mặt cắt chi tiết của chân cửa nhôm tầng 1 theo tỷ lệ 1:5.
• Vị trí số 5: Bảng kê kích thước thông thủy của ô chờ cửa các tầng từ 1 - 4.
• Vị trí số 6: Bản vẽ mặt đứng thể hiện kích thước thông thủy của ô chờ cửa.

Với bản vẽ giếng thang hoàn chỉnh, quý gia chủ sẽ hình dung được tổng quát nhất về toàn bộ công trình khi đưa vào thực tế, từ chiều cao từng tầng, kích thước phần giếng thang, kích thước ô chờ cửa,... Dựa vào bản vẽ, gia chủ có thể thảo luận cùng kỹ thuật viên để đưa ra giải pháp thi công sao cho phù hợp với kết cấu căn nhà nhất.

5.2. Bản vẽ cửa thang máy Cibes

Một bản vẽ cửa thang máy Cibes sẽ bao gồm bản vẽ chi tiết của các vị trí như cạnh cánh cửa, chân cửa, mặt bằng khi mở cửa, điểm an toàn cánh cửa và mặt bằng tổng thể thang.

Bản vẽ cửa thang máy A4000 Cibes tầng 1

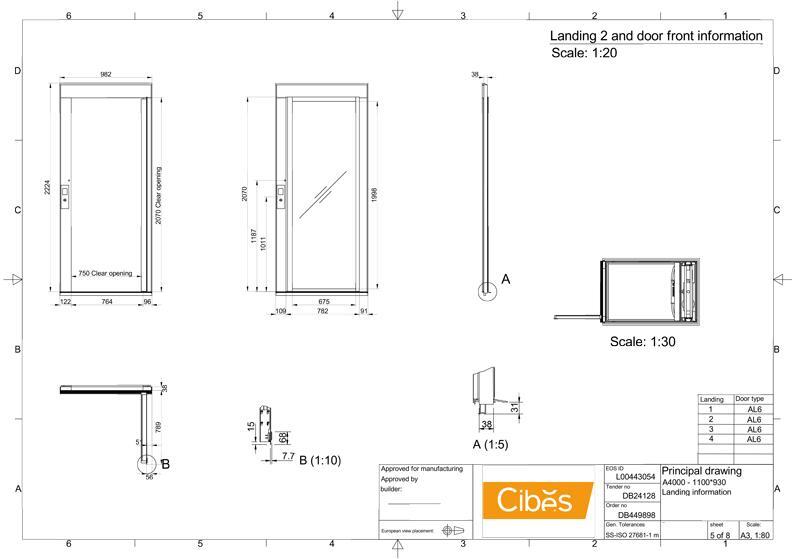

Bản vẽ cửa thang máy A4000 Cibes tầng 2

Cibes sẽ hướng dẫn quý gia chủ cách đọc bản vẽ cửa thang máy cụ thể theo từng bộ phận:

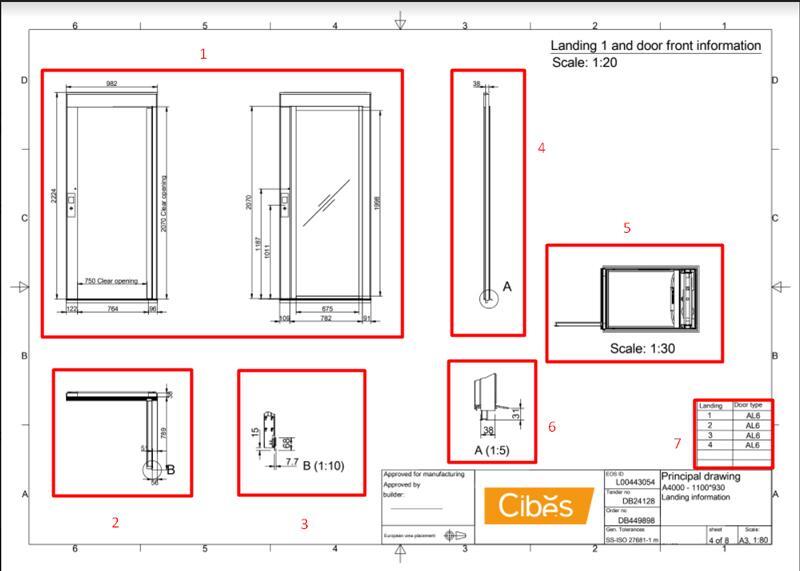

Hướng dẫn cách đọc bản vẽ cửa thang máy Cibes A4000 theo từng bộ phận

• Vị trí số 1: Bản vẽ mặt đứng cánh cửa theo tỷ lệ 1:20.
• Vị trí số 2: Bản vẽ mặt bằng khi cánh cửa mở theo tỷ lệ 1:20.
• Vị trí số 3: Bản vẽ tiếp điểm an toàn của cánh cửa theo tỷ lệ 1:10.
• Vị trí số 4: Bản vẽ cạnh cánh cửa theo tỷ lệ 1:20.
• Vị trí số 5: Bản vẽ mặt bằng tổng thể thang cửa mở cạnh B theo tỷ lệ 1:30.
• Vị trí số 6: Bản vẽ chi tiết chân cửa theo tỷ lệ 1:5.
• Vị trí số 7: Bảng kê kiểu cửa, chủng loại cửa các tầng từ 1 - 4.

Gia chủ thông qua bản vẽ cửa thang máy chi tiết sẽ biết được kích thước cánh cửa, cùng với khoảng không gian cần thiết để cửa thang có thể mở một cách thoải mái. Nhờ những thông số này, gia chủ hoàn toàn có thể lựa chọn vị trí lắp đặt thang phù hợp nhất, sao cho vừa đảm bảo tiết kiệm diện tích, vừa không gây bất tiện cho quá trình sử dụng sau này. Nếu gia đình bạn đang sinh sống tại khu vực miền Trung và cần tư vấn lắp đặt thang máy phù hợp không gian nhà phố, đặc biệt tại Đà Nẵng, vui lòng tham khảo ngay thang máy đà nẵng từ Cibes để nhận hỗ trợ kỹ thuật và bản vẽ thiết kế chi tiết.

5.3. Bản vẽ bảng điều khiển thang máy Cibes

Bản vẽ bảng điều khiển của Cibes sẽ thể hiện các thông tin chi tiết cho thấy vách điều khiển thang, phần phím bấm và tay nắm, hình chiếu cạnh của toàn bộ hệ thống sàn thang, bản vẽ 2D hệ thống sàn thang và bản vẽ kích thước sử dụng của sàn thang.

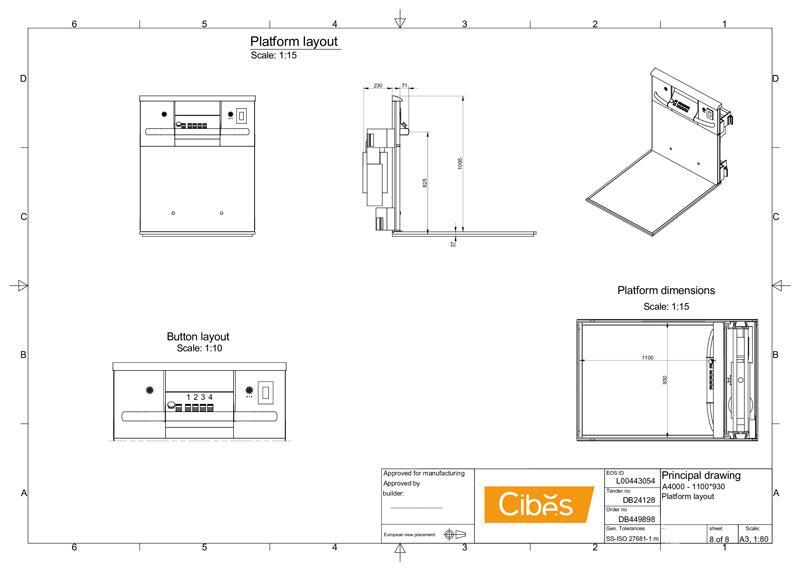

Bản vẽ bảng điều khiển thang máy Cibes A4000

Để hiểu chi tiết hơn về phần bảng điều khiển của Cibes, quý gia chủ có thể tham khảo chú thích cho từng bộ phận theo hướng dẫn dưới đây:

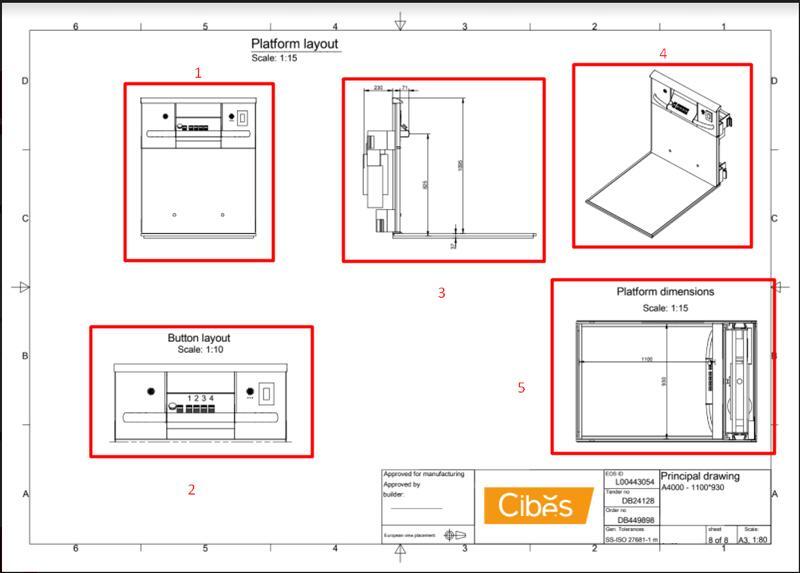

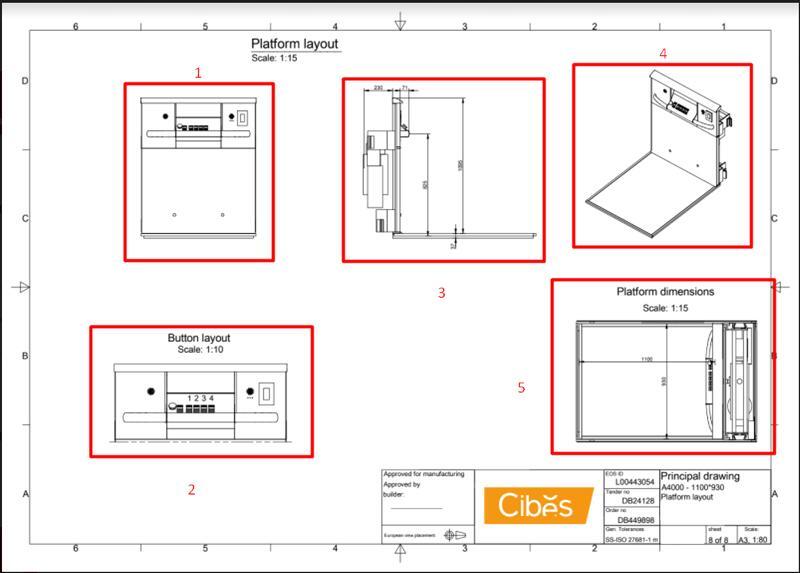

Hướng dẫn cách đọc bản vẽ bảng điều khiển thang máy Cibes A4000

• Vị trí số 1: Phần vách điều khiển thang theo tỷ lệ 1:15.
• Vị trí số 2: Bộ phận phím bấm và tay nắm của vách điều khiển theo tỷ lệ 1:10.
• Vị trí số 3: Hình chiếu cạnh của toàn bộ hệ thống sàn thang theo tỷ lệ 1:5.
• Vị trí số 4: Bản vẽ 2D của hệ thống sàn thang theo tỷ lệ 1:15.
• Vị trí số 5: Bản vẽ kích thước sử dụng của sàn thang theo tỷ lệ 1:15.

Bản vẽ mang tới cái nhìn tổng quát nhất về phần vách bảng gồm phím bấm, tay nắm và toàn bộ hệ thống sàn thang. Quý gia chủ dựa vào những bản vẽ này sẽ xác định được kích thước cụ thể phần sàn thang và vị trí lắp đặt phần bảng điều khiển trong thang máy.

5.4. Bản vẽ CAD thang máy

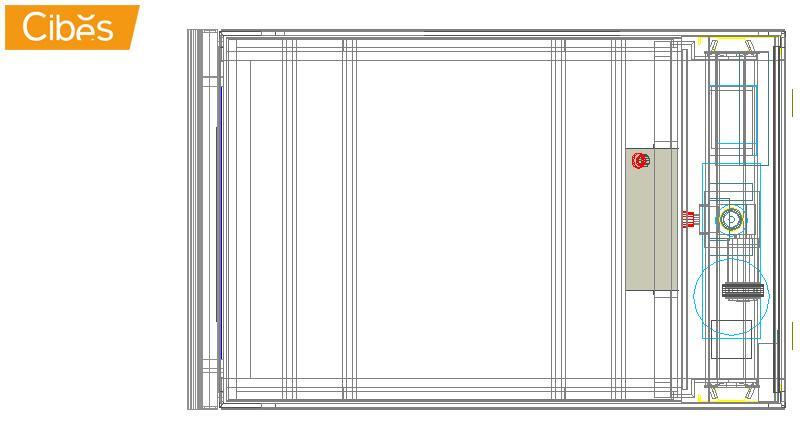

Bản vẽ CAD kích thước sàn thang máy Cibes A4000

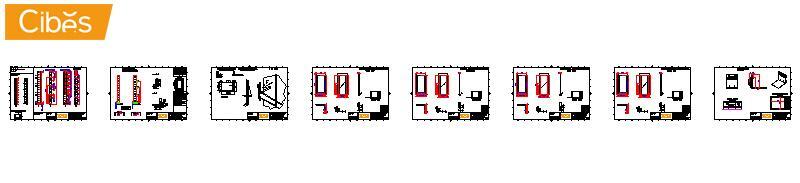

Tổng hợp bản vẽ CAD của thang máy Cibes A4000

Bản vẽ CAD của Cibes cung cấp là loại bản vẽ 2D. Không chỉ mô phỏng kết cấu và kích thước các bộ phận chuẩn xác hơn, những bản vẽ CAD còn mang tới cái nhìn trực quan nhất cho gia chủ. Quý gia chủ nếu như gặp khó khăn khi tham khảo các bản vẽ CAD hoàn toàn có thể liên hệ tư vấn thiết kế thang máy từ đội ngũ chuyên viên tại Cibes.

>>>Download bản vẽ CAD thang máy Cibes Voyager V90 tại đây

6. Cibes Lift - Đơn vị cung cấp thang máy gia đình cao cấp đến từ Thuỵ Điển

​Cibes Lift Group, thành lập năm 1947 tại Gävle, Thụy Điển, là một trong những nhà sản xuất thang máy gia đình hàng đầu thế giới. Với hơn nhiều năm kinh nghiệm trên thị trường quốc tế, Cibes chuyên cung cấp các giải pháp thang máy trục vít tiết kiệm không gian, thiết kế tinh tế và dễ dàng tích hợp vào nhiều loại kiến trúc khác nhau. Thang máy trục vít của Cibes cho phép lắp đặt nhanh chóng và vận hành êm ái. Sản phẩm được nhập khẩu nguyên chiếc về Việt Nam, đảm bảo chất lượng cao và đáp ứng các tiêu chuẩn an toàn nghiêm ngặt, bao gồm:

• Các dòng thang máy của Cibes đạt chứng nhận EC
• Tuân thủ chỉ thị Machinery Directive 2006/42/EC, theo tiêu chuẩn EN 81-41:2010 của liên minh Châu Âu tương đương TCVN 6396‑41:2018 theo tiêu chuẩn Việt Nam.

Các mẫu thang máy của Cibes không chỉ đa dạng về kiểu dáng mà còn linh hoạt với 41 kích thước, phù hợp với cả không gian nhỏ hẹp và các công trình cao cấp. Gia nhập Việt Nam từ năm 2015, Cibes Lift Việt Nam đã chiếm một thị phần nhất định trên thị trường, góp mặt tại nhiều công trình ở khắp các tỉnh thành trên cả nước như Vinhomes Riverside, Vinhomes Ocean Park, Vinhomes Starlake, Vinhomes Green Bay, KDT Ciputra, Vinhomes Imperia,...

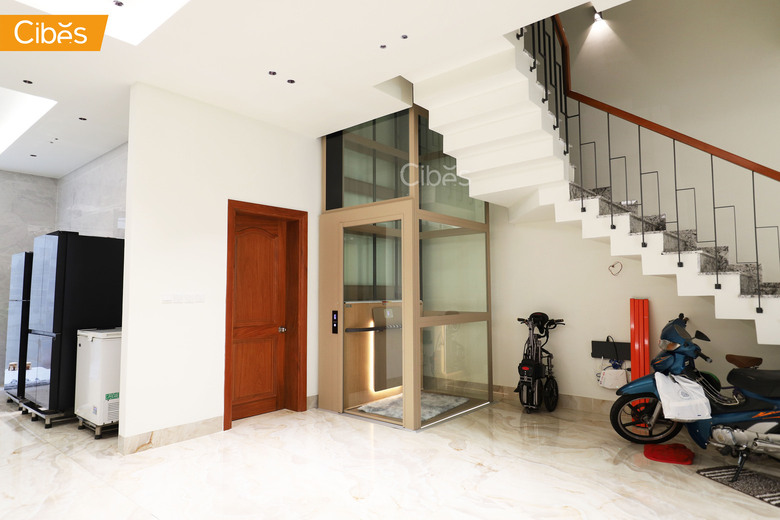

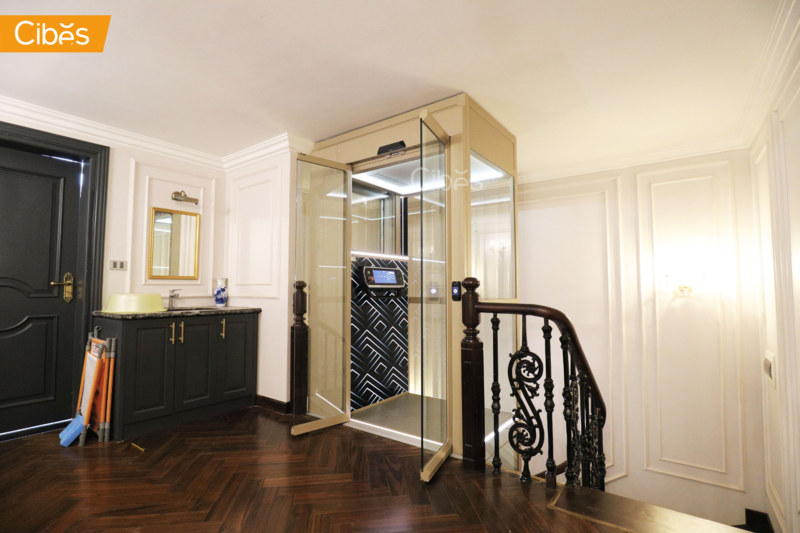

Công trình thang máy Cibes Voyager V80i tại Vinhomes Riverside Long Biên

Tại Việt Nam, Cibes Lift Việt Nam cung cấp dịch vụ hậu mãi toàn diện, bao gồm bảo hành lên đến 2 năm đối với dòng thang ngoài trời và lên đến 5 năm đối với dòng thang trong nhà. Sau khi lắp đặt thang máy, Cibes sẽ tiến hành bảo trì 4 lần/năm để đảm bảo công năng của máy cũng như sự an toàn cho người sử dụng. Trong thời gian bảo hành, nếu phát sinh lỗi do nhà nhà sản, khách hàng sẽ được thay thế, sửa chữa miễn phí.

Kỹ thuật viên của Cibes sẽ hỗ trợ lắp đặt, bảo hành, bảo trì cho khách hàng

Khi tư vấn bản vẽ thang máy gia đình, Cibes có thể hỗ trợ gia chủ từ bước khảo sát, lựa chọn kích thước, xác định vị trí lắp đặt đến hoàn thiện phương án kỹ thuật.

Một số điểm nổi bật của thang máy gia đình Cibes gồm:

• Có nhiều kích thước linh hoạt, phù hợp với nhiều kiểu nhà.
• Không cần phòng máy, giúp giảm yêu cầu về chiều cao tầng trên cùng.
• Có thể lắp với hố pit nông tùy dòng thang và cấu hình.
• Giếng thang tích hợp, hạn chế nhu cầu xây giếng bê tông.
• Phù hợp với nhà phố, biệt thự và công trình cải tạo.
• Thiết kế kính giúp không gian sáng, thoáng và dễ hòa vào nội thất.
• Có đội ngũ tư vấn, khảo sát, lắp đặt và bảo trì tại Việt Nam.

Với những công trình có hiện trạng phức tạp, bản vẽ càng cần được chuẩn bị cẩn thận. Khảo sát thực tế sẽ giúp đội kỹ thuật đưa ra phương án phù hợp, tránh chọn kích thước hoặc vị trí lắp đặt chỉ dựa trên ước lượng.

Với bài viết trên đây, hy vọng trong lần tới quý gia chủ sẽ có thể đọc các mẫu bản vẽ thang máy gia đình dễ dàng và chính xác hơn. Với kinh nghiệm dày dặn trên thị trường quốc tế, quý gia chủ hoàn toàn có thể yên tâm khi đặt niềm tin vào thang máy gia đình Cibes.
