Bảng gọi tầng thang máy là gì? Cấu tạo, chức năng, phân loại

Tóm tắt nhanh

• Bảng gọi tầng thang máy là thiết bị giao tiếp giữa người dùng và thang máy, giúp gọi cabin lên hoặc xuống.
• Cấu tạo: Bao gồm mặt ốp, nút bấm, màn hình hiển thị, bo mạch điều khiển và hộp âm tường.
• Chức năng chính: Gọi thang, hiển thị trạng thái hoạt động, kiểm soát an ninh và kích hoạt chế độ đặc biệt (cứu hộ, ưu tiên).
• Các loại bảng gọi tầng: Nút bấm cơ học, cảm ứng, không chạm, bảng chọn tầng điểm đến, phù hợp cho các công trình nhà ở, văn phòng, tòa nhà cao tầng.
• Cách sử dụng: Người dùng nhấn nút hoặc chạm cảm ứng để gửi lệnh gọi thang đến tầng yêu cầu.

Mục Lục

1. Bảng gọi tầng thang máy là gì?

Bảng gọi tầng thang máy (Hall Call Panel) là bộ phận giao tiếp giữa người dùng và hệ thống thang máy tại mỗi tầng dừng. Thiết bị này cho phép người sử dụng gửi lệnh gọi cabin lên hoặc xuống, đồng thời tiếp nhận các thông tin phản hồi về trạng thái vận hành của thang.

Khác với bảng điều khiển trong cabin (COP - Car Operating Panel), bảng gọi tầng chỉ thực hiện chức năng gọi thang và hiển thị thông tin cơ bản như vị trí cabin, chiều di chuyển hoặc trạng thái hoạt động.

Về vị trí lắp đặt, bảng gọi tầng thường được bố trí tại khu vực cửa tầng, gắn âm hoặc nổi trên vách tường cạnh cửa thang máy. Vị trí này được tính toán để người dùng dễ thao tác, đồng thời đảm bảo tính đồng bộ với thiết kế tổng thể của sảnh thang. Ở các công trình có nhiều thang hoạt động song song, bảng gọi tầng có thể được tích hợp thêm chức năng phân luồng hoặc kiểm soát truy cập để tối ưu vận hành.

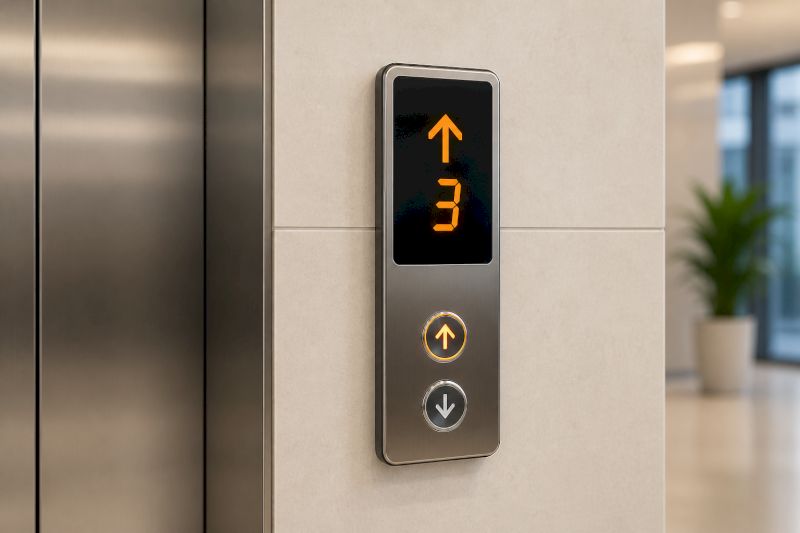

Bảng gọi tầng thang máy

2. Cấu tạo bảng gọi tầng thang máy gồm những bộ phận nào?

Bảng gọi tầng thang máy là một cụm thiết bị điện - điện tử được thiết kế để đảm bảo khả năng thao tác, truyền tín hiệu và hiển thị thông tin vận hành. Tùy từng dòng thang máy, cấu tạo có thể khác nhau, nhưng về cơ bản sẽ gồm các bộ phận sau:

2.1. Mặt ốp ngoài

Mặt ốp ngoài là phần tiếp xúc trực tiếp với người dùng, có vai trò bảo vệ linh kiện bên trong và tạo tính thẩm mỹ cho khu vực cửa tầng.

Vật liệu phổ biến gồm:

• Inox sọc nhuyễn hoặc inox gương: Chống ăn mòn, độ bền cao, dễ vệ sinh
• Kính cường lực: Thường dùng cho các dòng thang máy cao cấp, tăng tính hiện đại
• Nhôm sơn tĩnh điện: Trọng lượng nhẹ, đa dạng màu sắc, phù hợp với thiết kế nội thất riêng

Thiết kế mặt ốp thường được tối ưu để chống bám vân tay, chống trầy xước và duy trì độ bền trong môi trường sử dụng thường xuyên.

2.2. Nút bấm gọi tầng

Nút bấm là bộ phận nhận lệnh trực tiếp từ người dùng để gọi cabin.

Cấu tạo nút bấm thường gồm:

• Bề mặt nút bấm: Inox, nhựa kỹ thuật hoặc kính cảm ứng
• Công tắc tiếp điểm (micro switch): Ghi nhận thao tác nhấn
• Đèn LED báo hiệu: Xác nhận lệnh gọi đã được ghi nhận

Tùy loại công trình, nút bấm có thể là nút cơ truyền thống hoặc nút cảm ứng không chạm để tăng tính tiện nghi và vệ sinh.

2.3. Màn hình hiển thị

Màn hình hiển thị giúp người dùng theo dõi trạng thái hoạt động của thang máy.

Thông tin thường hiển thị gồm:

• Vị trí hiện tại của cabin
• Chiều di chuyển (lên/xuống)
• Trạng thái hoạt động (đang đến, đang dừng, bảo trì…)

Tùy cấu hình, màn hình có thể là LED ma trận, LED 7 đoạn hoặc màn hình LCD/TFT.

2.4. Bo mạch điều khiển

Bo mạch điều khiển là trung tâm xử lý tín hiệu của bảng gọi tầng.

Chức năng chính gồm:

• Nhận tín hiệu từ nút bấm
• Truyền lệnh về tủ điều khiển trung tâm
• Nhận dữ liệu phản hồi để điều khiển đèn tín hiệu và màn hình hiển thị

Bo mạch thường được thiết kế theo tiêu chuẩn chống nhiễu điện từ để đảm bảo tín hiệu ổn định.

2.5. Hộp âm tường

Hộp âm tường là bộ phận cố định toàn bộ cụm bảng gọi tầng vào kết cấu tường.

Vai trò chính:

• Bảo vệ hệ thống dây điện và linh kiện phía sau
• Tạo độ chắc chắn khi lắp đặt
• Giúp hoàn thiện thẩm mỹ bề mặt tường

Hộp âm thường làm bằng thép mạ kẽm hoặc inox để tăng khả năng chống gỉ.

2.6. Các bộ phận mở rộng (tùy chọn)

Ở các công trình có yêu cầu vận hành đặc biệt, bảng gọi tầng có thể được tích hợp thêm các module mở rộng.

• Module kiểm soát an ninh: Cho phép xác thực quyền sử dụng bằng thẻ từ, mật khẩu hoặc nhận diện sinh trắc học trước khi gọi thang, thường dùng tại chung cư, văn phòng hoặc biệt thự riêng.
• Ổ khóa cơ (Key Switch): Cho phép kích hoạt chế độ ưu tiên hoặc giới hạn quyền sử dụng bằng chìa khóa cơ, phù hợp với các khu vực cần kiểm soát riêng như tầng kỹ thuật hoặc tầng dịch vụ.

Cấu tạo của bảng gọi tầng thang máy

3. Bảng gọi tầng thang máy có chức năng gì?

Bảng gọi tầng thang máy không chỉ đảm nhiệm vai trò gửi lệnh gọi cabin mà còn hỗ trợ hiển thị thông tin vận hành, kiểm soát truy cập và kích hoạt các chế độ đặc biệt trong quá trình sử dụng.

• Gọi thang máy đến tầng đang đứng: Người dùng thao tác thông qua nút gọi lên hoặc gọi xuống để gửi tín hiệu đến hệ thống điều khiển trung tâm. Từ đó, hệ thống sẽ điều phối cabin phù hợp đến vị trí yêu cầu trong thời gian tối ưu.
• Hiển thị thông tin hoạt động của thang: Bảng gọi tầng thường tích hợp màn hình hiển thị vị trí hiện tại của cabin, chiều di chuyển và trạng thái hoạt động. Thông tin này giúp người dùng theo dõi quá trình vận hành và chủ động hơn khi chờ thang.
• Kiểm soát an ninh tòa nhà: Tại các công trình như chung cư, văn phòng hoặc tòa nhà cao cấp, bảng gọi tầng có thể tích hợp đầu đọc thẻ từ (RFID), máy quét vân tay hoặc hệ thống nhận diện khuôn mặt để kiểm soát quyền truy cập và giới hạn tầng di chuyển.
• Kích hoạt chế độ đặc biệt cho quản lý và cứu hộ: Một số bảng gọi tầng được tích hợp ổ khóa cơ (Key Switch) hoặc module điều khiển riêng để kích hoạt các chế độ như ưu tiên vận hành, bảo trì hoặc cứu hộ khẩn cấp, phục vụ công tác quản lý và xử lý sự cố.

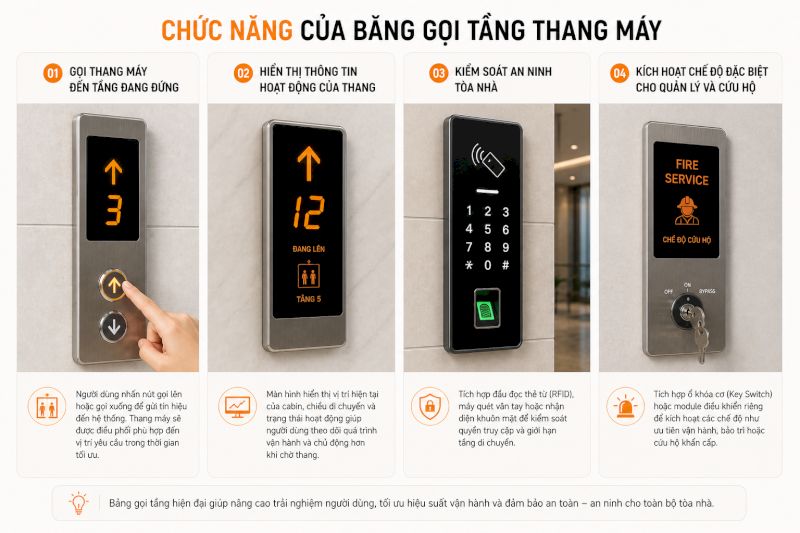

Các chức năng của bảng gọi tầng thang máy

4. Bảng gọi tầng thang máy có mấy loại?

Tùy theo công nghệ và nhu cầu sử dụng, bảng gọi tầng thang máy hiện nay được chia thành nhiều loại khác nhau. Mỗi loại có đặc điểm vận hành và phạm vi ứng dụng riêng.

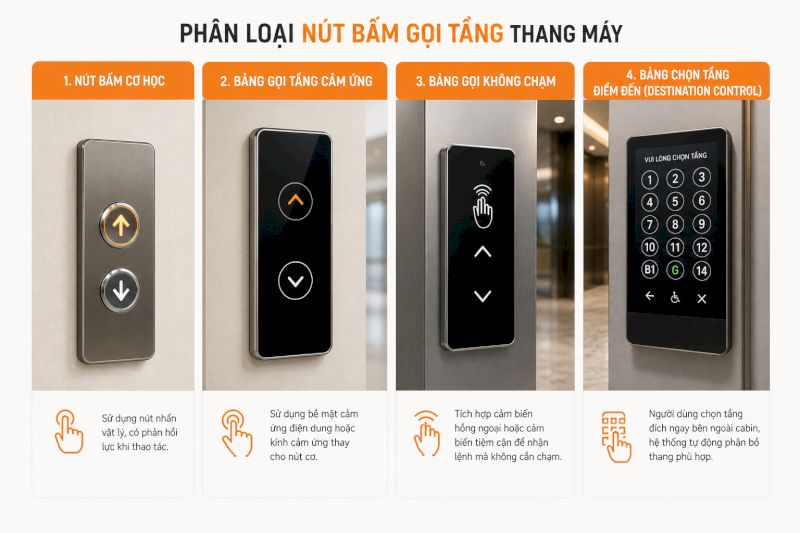

4 kiểu bảng gọi tầng thang máy

5. Sử dụng bảng gọi tầng thang máy như thế nào?

Mỗi loại bảng gọi tầng có cách thao tác khác nhau tùy theo công nghệ tích hợp. Việc sử dụng đúng cách giúp tối ưu thời gian chờ và đảm bảo hệ thống vận hành hiệu quả.

Đối với nút bấm cơ học

• Nhấn nút lên (Up) hoặc xuống (Down) theo hướng muốn di chuyển
• Chờ cabin đến tầng
• Quan sát đèn tín hiệu hoặc màn hình hiển thị để xác nhận lệnh đã được ghi nhận

Đối với bảng gọi tầng cảm ứng

• Chạm nhẹ vào biểu tượng gọi tầng trên bề mặt cảm ứng
• Đèn tín hiệu sáng để xác nhận lệnh
• Chờ cabin đến theo hướng đã chọn

Đối với bảng gọi không chạm

• Đưa tay vào vùng cảm biến theo hướng dẫn của thiết bị
• Giữ khoảng cách phù hợp để cảm biến nhận diện
• Chờ tín hiệu xác nhận và cabin đến tầng

Đối với bảng chọn tầng điểm đến

• Nhập số tầng cần đến trên bảng điều khiển ngoài cabin
• Hệ thống sẽ chỉ định cabin phù hợp
• Di chuyển vào đúng cabin được chỉ định và không cần chọn tầng lại bên trong cabin

Bảng gọi tầng thang máy ảnh hưởng trực tiếp đến trải nghiệm sử dụng và hiệu quả vận hành của thang máy. Lựa chọn đúng loại bảng gọi tầng sẽ giúp hệ thống hoạt động thuận tiện, an toàn và đồng bộ hơn.
