Lắp thang máy gia đình 3 tầng giữa thang bộ cho nhà cải tạo tại phố cổ Hà Nội

Mục lục

Tóm tắt nhanh

• Cibes lắp thang máy gia đình 3 tầng tại vị trí giữa thang bộ cho công trình cải tạo tại phố cổ Hà Nội. Do khoảng lọt lòng thang bộ hiện hữu chưa đủ kích thước, Cibes đề xuất cắt 80mm phần thang bộ và tháo tay vịn để tạo đủ không gian lắp đặt
• Công trình được cải tạo trên nền móng ngôi nhà có tuổi đời hơn trăm năm. Khi khách hàng liên hệ Cibes vào năm 2023, quá trình cải tạo ngôi nhà đã hoàn thành, vì vậy phương án thang máy cần được tính toán dựa trên mặt bằng hiện hữu và hạn chế các hạng mục cải tạo phát sinh
• Tầng 1 được sử dụng cho hoạt động kinh doanh, trong khi các tầng phía trên là không gian sinh hoạt của gia đình. Vì vậy, gia chủ yêu cầu bổ sung bộ vân tay để hạn chế người lạ sử dụng thang đi lên khu vực riêng tư

1. Cibes khảo sát và chuẩn bị mặt bằng lắp thang máy gia đình 3 tầng

Do mặt bằng ngôi nhà đã hoàn thiện trước thời điểm khảo sát, Cibes ưu tiên tận dụng không gian hiện hữu thay vì tạo một vị trí lắp đặt mới. Quá trình khảo sát tập trung vào ba yếu tố chính: khoảng lọt lòng giữa thang bộ, điều kiện tại từng điểm dừng và chiều cao hành trình để xác định yêu cầu nguồn điện.

1.1. Điều chỉnh kích thước giữa thang bộ đủ cho diện tích lắp đặt

Cibes đề xuất tận dụng khoảng lọt lòng giữa thang bộ hiện hữu để bố trí thang máy gia đình 3 tầng. Tuy nhiên, kết quả khảo sát cho thấy không gian này chưa đáp ứng hoàn toàn kích thước cần thiết để lắp đặt cấu hình thang được lựa chọn.

Do đó, Cibes đề xuất cắt 80mm tại phần mép thang bộ tiếp giáp với vị trí đặt thang, đồng thời tháo hệ tay vịn hiện hữu để mở rộng khoảng lọt lòng. Sau khi điều chỉnh, khu vực giữa thang bộ có kích thước 1260x1260mm, đủ không gian để bố trí thang theo thông số mà khách hàng lựa chọn.

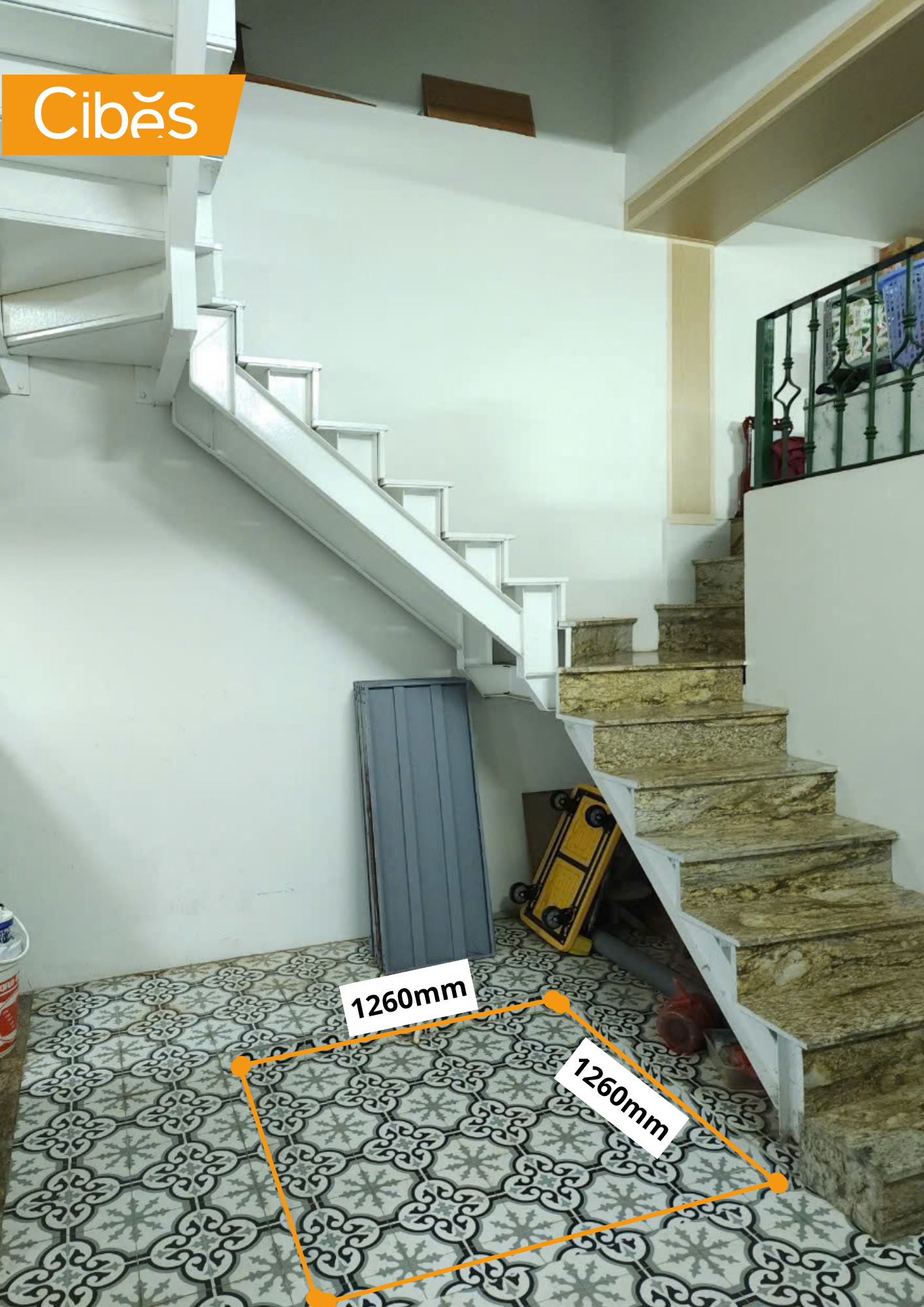

Thang bộ sau khi Cibes đề xuất cắt bớt 80mm

1.2. Kiểm tra chiều cao và mặt bằng tại 3 điểm dừng

Cibes tiến hành khảo sát và xác định chiều cao mỗi điểm dừng cụ thể:

• Tầng 1: 3800mm
• Tầng 2: 3850mm
• Tầng 3: 2800mm

Kết quả khảo sát cho thấy cả ba điểm dừng đều có chiều cao trên 2500mm, đáp ứng điều kiện sử dụng cửa tiêu chuẩn cao 2100 mm.

Bên cạnh đó, mặt bằng tại ba tầng tương đồng và không có vật cản tại lối tiếp cận thang. Vì vậy, Cibes có thể thống nhất cùng một hướng cửa tại cả ba điểm dừng, với cửa mở đối diện bảng điều khiển.

1.3. Xác định chiều cao hành trình và nguồn điện

Một trong những thông số Cibes cần xác định trong quá trình khảo sát là chiều cao hành trình, tức khoảng cách từ sàn hoàn thiện tầng thấp nhất đến sàn hoàn thiện tầng cao nhất. Thông số này là cơ sở để xác định yêu cầu về nguồn điện.

Ở công trình này, chiều cao hành trình của thang là 7450 mm, dưới ngưỡng 13.000 mm áp dụng cho nguồn điện 1 pha. Vì vậy, công trình có thể sử dụng nguồn điện 1 pha để vận hành thang máy gia đình mà gia chủ không cần nâng cấp lên điện 3 pha.

2. Cấu hình thang máy gia đình 3 tầng phù hợp với công trình tại phố cổ Hà Nội

Theo kết quả khảo sát, thông số thang máy được Cibes đề xuất bao gồm:

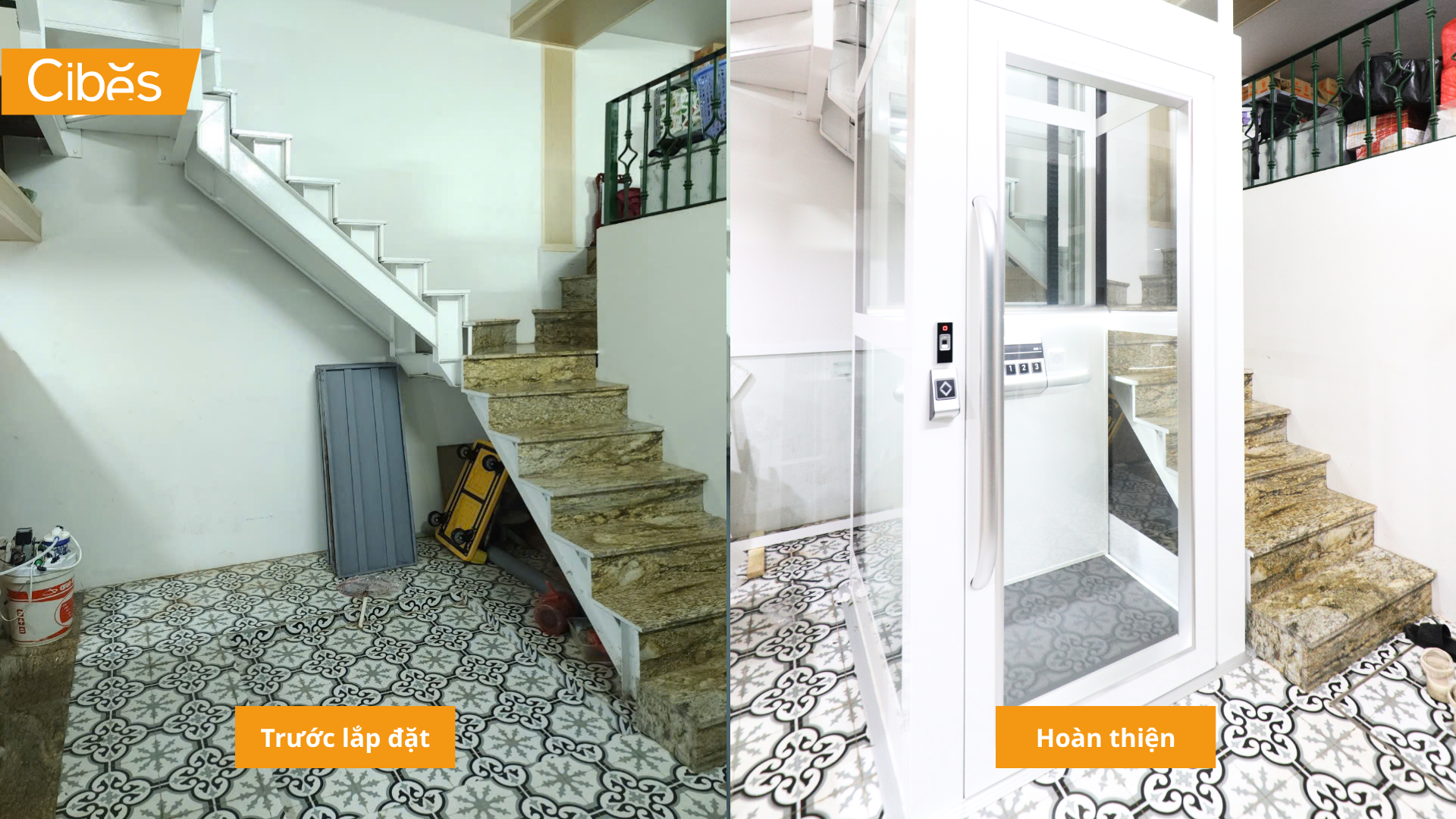

Thang máy gia đình 3 tầng Cibes Uno trước và sau khi lắp đặt tại phố cổ Hà Nội

Phụ kiện thang được lắp đặt riêng theo yêu cầu của khách hàng

Một yêu cầu riêng của gia chủ tại công trình này là kiểm soát người sử dụng thang từ tầng 1. Do tầng 1 được sử dụng cho hoạt động kinh doanh, trong khi tầng 2 và tầng 3 là không gian sinh hoạt riêng của gia đình, Cibes bổ sung bộ kiểm soát vân tay tại tầng 1. Người sử dụng cần xác thực vân tay trước khi sử dụng thang để đi lên các tầng phía trên, qua đó hạn chế người lạ tiếp cận khu vực sinh hoạt của gia đình.

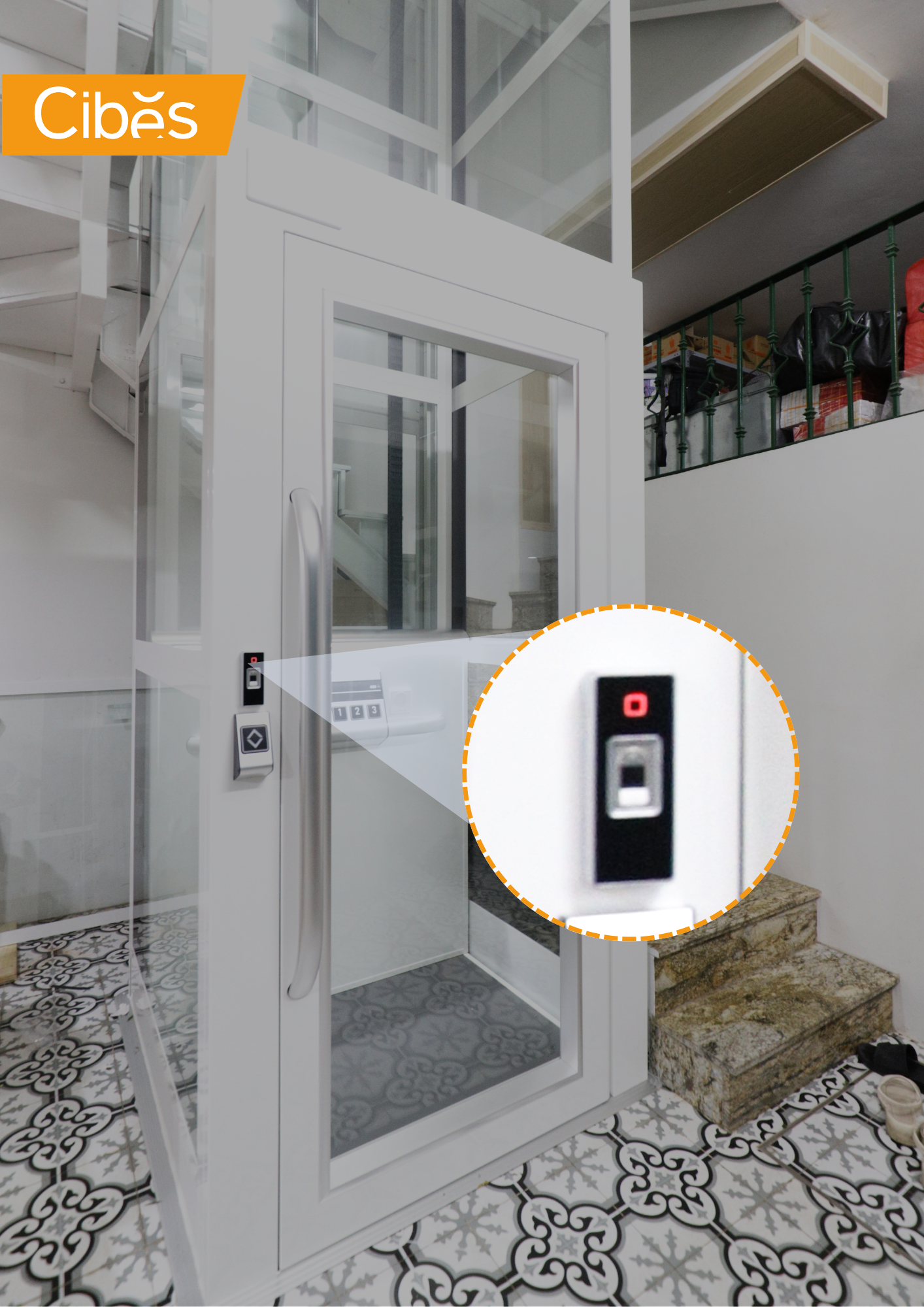

Cibes lắp đặt bộ vân tay tại tầng 1 cho thang máy Cibes Uno

3. Kết quả công trình lắp thang máy gia đình 3 tầng tại phố cổ Hà Nội

Sau khi hoàn thiện, Cibes Uno được bố trí tại khoảng giữa thang bộ. Các vế cầu thang hiện hữu vẫn được giữ lại xung quanh vị trí đặt thang và tiếp tục phục vụ việc di chuyển giữa các tầng.

Giếng thang được tích hợp sẵn theo hệ thang nên gia chủ không phải xây thêm giếng bê tông bên trong ngôi nhà đã hoàn thiện. Tại tầng 1, bộ vân tay được bố trí cạnh cửa thang để kiểm soát người sử dụng từ khu vực kinh doanh lên các tầng sinh hoạt phía trên.

Dưới đây là hình ảnh và video thực tế sau khi hoàn thiện:

Kết luận

Công trình tại phố cổ Hà Nội cho thấy việc lắp thang máy gia đình 3 tầng giữa thang bộ vẫn có thể được triển khai sau khi ngôi nhà đã hoàn thành cải tạo, nếu hiện trạng được khảo sát và có phương án điều chỉnh mặt bằng phù hợp. Ở công trình này, Cibes đề xuất gia chủ cắt bớt khoảng 80 mm phần mép thang bộ và tháo tay vịn để tạo khoảng lọt lòng 1260x1260 mm, đủ không gian bố trí Cibes Uno.

Việc sử dụng cấu hình hố pit 60 mm, giếng thang tích hợp và không yêu cầu phòng máy giúp giới hạn các hạng mục cần can thiệp thêm vào công trình. Đồng thời, bộ kiểm soát vân tay tại tầng 1 giải quyết nhu cầu tách biệt khu vực kinh doanh với không gian sinh hoạt của gia đình ở các tầng phía trên.

Nếu nhà bạn đã hoàn thành cải tạo nhưng khoảng giữa thang bộ chưa đủ kích thước lắp thang máy, Cibes Lift Việt Nam có thể khảo sát hiện trạng để xác định kích thước và phương án điều chỉnh phù hợp.
