Vũng Tàu - Thang máy V90 Galaxy lắp đặt giữa thang bộ trong biệt thự xây mới
Phương án bố trí thang máy gia đình 3 tầng cho nhà thô trong KĐT Lavida, Vũng Tàu
Mục lục
Tóm tắt nhanh
- Gia chủ mua lại ngôi nhà 3 tầng khi phần thô đã được xây dựng nên phương án lắp thang máy gia đình không được tính toán từ đầu. Cibes tiến hành khảo sát và xác định khoảng trống giữa thang bộ vẫn đáp ứng điều kiện lắp đặt trong không gian hiện hữu
- Cấu hình thang máy gia đình 3 tầng Cibes V90 Galaxy được lựa chọn: kích thước thông thủy 1460x960mm, kích thước sàn thang 1110x815mmm, độ sâu hố pit 120mm, tải trọng 400kg
1. Nhà thô 3 tầng tại KĐT Lavida đã xây sẵn gặp khó khăn gì khi bổ sung thang máy gia đình?
Với nhà xây mới, vị trí thang máy có thể được tính toán ngay từ giai đoạn thiết kế. Tuy nhiên công trình tại KĐT Lavida, Vũng Tàu lần này lại có điểm khác biệt: gia chủ mua lại căn nhà khi đã hoàn thiện xong phần thô. Điều này vô tình dẫn đến những khó khăn khi gia chủ khảo sát các phương án lắp đặt thang máy gia đình:
| Khó khăn của công trình | Ảnh hưởng đến phương án lắp thang máy | Yêu cầu đặt ra |
| Tầng trên cùng cao 2800mm |
Với phương án thang cáp kéo gia chủ đã khảo sát, một phần không gian tầng trên cùng cần dành cho phòng máy. Nếu giữ nguyên kết cấu, thang không thể bố trí điểm dừng phục vụ tại tầng này, muốn lên tầng 3 gia chủ phải đi thang bộ |
Cần phương án có thể bố trí đủ 3 điểm dừng trong chiều cao tầng trên cùng 2800mm mà không cần dành riêng không gian cho phòng máy |
| Khoảng không giữa thang bộ được xây sẵn và có kích thước hạn chế là 1460x960mm | Không thể mở rộng mặt bằng cho thang máy gia đình, kích thước thang phải phù hợp với khoảng lọt lòng hiện hữu | Cần giải pháp thang máy nhỏ gọn, tận dụng được không gian giữa thang bộ |
| Kết cấu nền không phù hợp để đào hố pit sâu | Những phương án lắp đặt yêu cầu hố pit sâu có thể ảnh hưởng đến kết cấu nền nhà | Ưu tiên cấu hình thang máy có hố pit nông, giảm mức độ can thiệp vào nền hiện hữu |

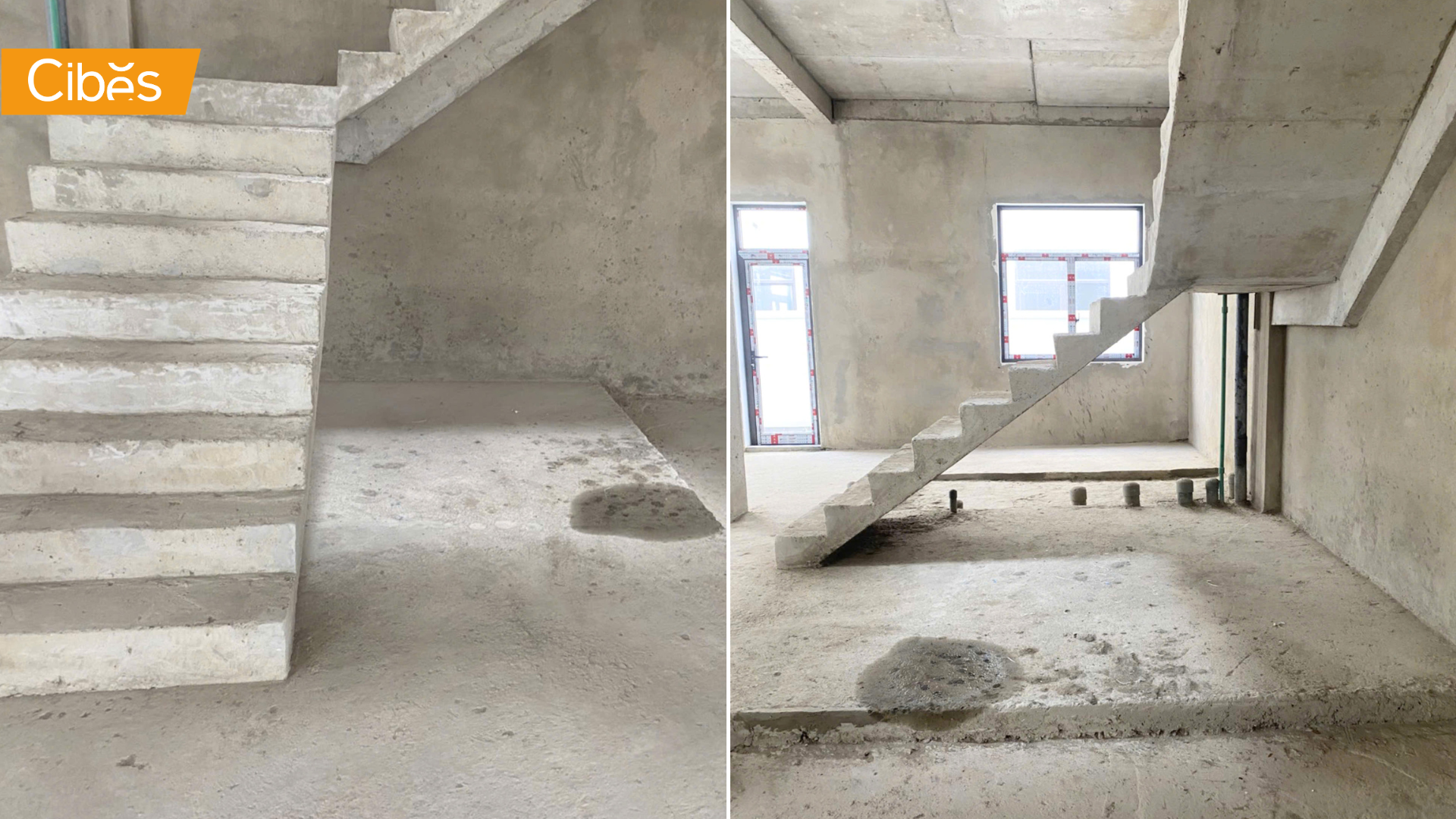

Hiện trạng nhà thô KĐT Lavida bàn giao cho khách hàng
2. Phương án lắp đặt thang máy gia đình 3 tầng phù hợp với công trình tại KĐT Lavida
Dựa vào những yêu cầu kỹ thuật được đặt ra, cấu hình thang máy trục vít Cibes được lựa cho công trình tại KĐT Lavida:
| Hạng mục | Thông số kỹ thuật | Đáp ứng được yêu cầu gì của công trình |
|---|---|---|
| Dòng sản phẩm | Cibes V90 Galaxy | |
| Tải trọng | 400kg | |
| Chiều cao hành trình | 7100mm | |
| Số điểm dừng | 3 điểm dừng | Cấu hình V90 Galaxy được bố trí 3 điểm dừng và không yêu cầu phòng máy riêng, phù hợp với mục tiêu phục vụ đủ 3 tầng trong điều kiện chiều cao tầng trên cùng 2800 mm của công trình |
| Kích thước thông thủy | 1460x960mm | Phù hợp với không gian lọt lòng thang bộ hiện hữu |
| Kích thước sàn thang | 1110x815mm | Sàn thang có diện tích khoảng 0.905 m2, chiếm 64.5% so với diện tích thông thủy |
| Độ sâu hố pit | 120mm | Cấu hình được lựa chọn sử dụng hố pit sâu 120 mm, phù hợp với yêu cầu hạn chế đào sâu phần nền tại công trình |
| Giếng thang | Tất cả 4 mặt thang làm bằng kính cường lực 2 lớp an toàn | Giếng thang kính tạo cảm giác thông thoáng cho người đứng bên trong |
| Cabin |
|
Khung nhôm định hình hàng không, chất liệu thường được sử dụng trong sản xuất máy bay với độ bền cao |
3. Công trình sau khi lắp đặt thang máy gia đình 3 tầng thay đổi như thế nào?

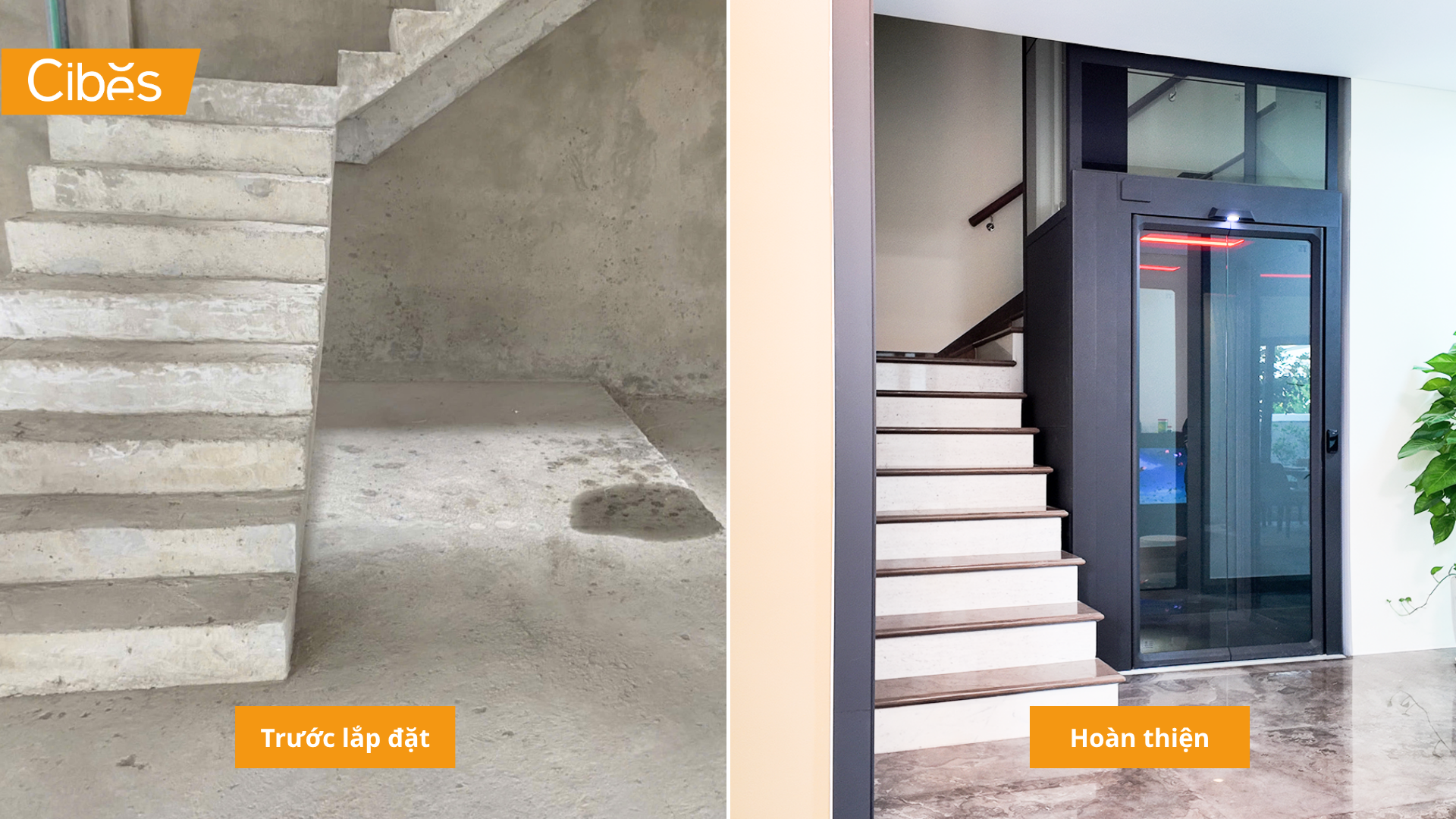

Sau khi hoàn thiện, Cibes V90 Galaxy được bố trí tại khoảng trống giữa thang bộ, đúng vị trí đã được xác định qua khảo sát. Thay vì chỉ đánh giá phương án qua kích thước kỹ thuật, hình ảnh thực tế sau lắp đặt cho thấy cách thang máy được tích hợp vào không gian cầu thang của căn nhà 3 tầng.
Bốn mặt giếng thang sử dụng kính cường lực dán hai lớp an toàn. Khi đặt giữa cầu thang bộ, các mặt kính cho phép duy trì khả năng quan sát xuyên qua khu vực thang thay vì tạo thành một khối vách kín hoàn toàn tại trung tâm cầu thang.
Lắp đặt thang máy gia đình 3 tầng cho nhà thô xây sẵn tại KĐT Lavida, Vũng Tàu

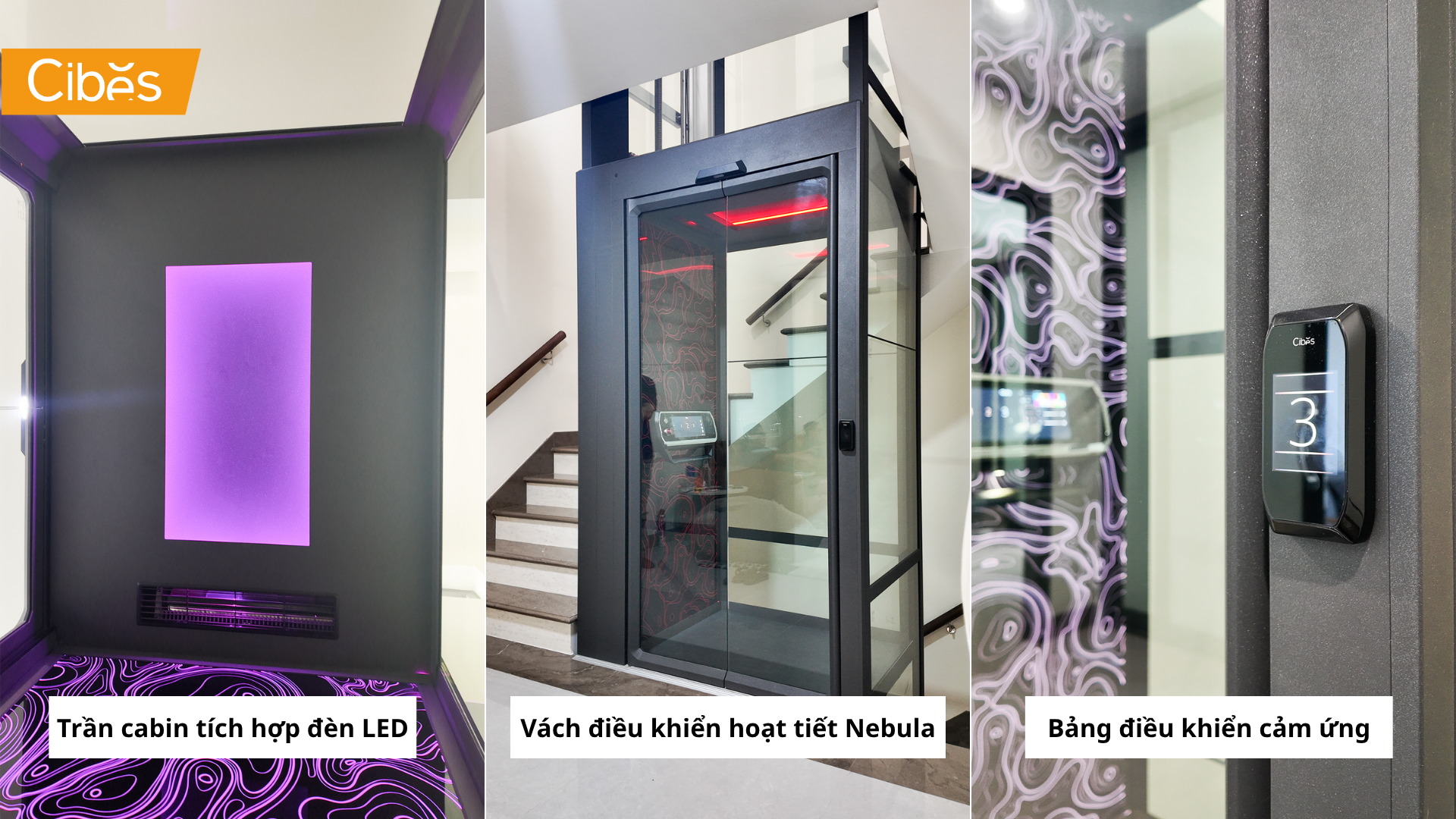

Bên trong cabin, sàn thang có kích thước 1110x815mm, sử dụng hai vách kính trong suốt, trần tích hợp đèn LED âm và quạt gió, bảng điều khiển cảm ứng. Khung nhôm được sơn tĩnh điện cùng màu cửa. Vách điều khiển sử dụng họa tiết Nebula theo cấu hình được gia chủ lựa chọn.
Hình ảnh thang máy gia đình 3 tầng Cibes V90 Galaxy hoàn thiện
Theo dõi hình ảnh thực tế của công trình lắp đặt thang máy gia đình 3 tầng Cibes V90 Galaxy tại Vũng Tàu qua video dưới đây:
Kết luận
Công trình tại KĐT Lavida, Vũng Tàu là trường hợp gia chủ mua lại căn nhà khi phần thô đã được xây dựng nên phương án thang máy không được tính toán ngay từ đầu. Vì vậy, cấu hình thang phải được lựa chọn dựa trên những điều kiện đã có sẵn của công trình, từ không gian giữa cầu thang, điều kiện nền nhà đến chiều cao tầng trên cùng 2800 mm.
Sau khảo sát, Cibes V90 Galaxy được lựa chọn với 3 điểm dừng, kích thước thông thủy 1460x960mm, sàn thang 1110x815mm và hố pit 120 mm. Phương án này đáp ứng mục tiêu phục vụ đủ 3 tầng, đồng thời phù hợp với vị trí lắp đặt được xác định tại khu vực giữa thang bộ của căn nhà.
Các thông số trên là cấu hình được lựa chọn cho riêng công trình Lavida. Với nhà 3 tầng đã xây sẵn có kích thước hoặc kết cấu khác, vị trí và cấu hình thang cần được xác định lại dựa trên khảo sát thực tế. Liên hệ với Cibes Lift Việt Nam để biết thêm chi tiết.
Cibes Lift Việt Nam - Công ty con Chính hãng
- Hotline: 18001754 – 0899.50.38.38
- Email: vietnam@cibeslift.com
- Website: https://cibeslift.com.vn
Hệ thống showroom
- Hà Nội: P.303, Tầng 3, Tòa nhà HITC, số 239 Xuân Thủy, phường Cầu Giấy, Hà Nội
- TP. HCM: Số 138, đường B2, phường An Khánh, TP.HCM
- Đà Nẵng: Số 438 Đường 2/9, phường Hải Châu, TP. Đà Nẵng
- Cần Thơ: 373 đường 30 tháng 4, Phường Tân An, TP. Cần Thơ
- Hải Phòng: Số HD.68, KĐT Vinhomes Marina, P. An Biên, Hải Phòng
• Học vấn: Anh Tốn tốt nghiệp trường Đại học Điện lực. Trong quá trình học, anh tập trung vào các môn liên quan đến điện lực, cơ khí, hệ thống truyền động và an toàn thiết bị nâng hạ, là nền tảng cho công việc kỹ thuật sau này.
• Chuyên môn: Trong suốt quá trình làm việc tại Cibes Lift Việt Nam, anh trực tiếp tham gia:
- Lắp đặt thang máy gia đình cho nhà phố, nhà đang ở sẵn, penthouse và biệt thự
- Bảo trì định kỳ và xử lý sự cố kỹ thuật trong quá trình vận hành
- Quản lý và đào tạo đội ngũ chuyên viên kỹ thuật
- Hỗ trợ kỹ thuật cho đội ngũ tư vấn và chăm sóc khách hàng
- Tham gia đào tạo, hỗ trợ lắp đặt, xử lý sự cố thang máy của hãng tại các nước Thái Lan, Campuchia, UAE, Malaysia, Indonesia, Úc, v.v
Câu hỏi thường gặp về thang máy gia đình 3 tầng
Có thể, nếu hiện trạng công trình đáp ứng điều kiện của cấu hình thang được lựa chọn. Với nhà đã xây phần thô, vị trí và thông số thang không còn được thiết kế tự do như nhà xây mới mà cần được xác định sau khi khảo sát thực tế.
Các yếu tố cần kiểm tra gồm vị trí có thể bố trí thang, kích thước lắp đặt, chiều cao tầng trên cùng, điều kiện nền và hố pit, số điểm dừng cần phục vụ. Tại công trình ở KĐT Lavida, khoảng giữa thang bộ được lựa chọn làm vị trí lắp V90 Galaxy sau khi đối chiếu với các điều kiện hiện hữu của căn nhà.
Với các dòng thang máy gia đình Cibes, chiều cao tầng trên cùng trên 2500 mm có thể đáp ứng điều kiện về chiều cao để lắp đặt thang. Do thang Cibes không yêu cầu bố trí phòng máy riêng tại tầng trên cùng, không gian này có thể được sử dụng để bố trí điểm dừng phục vụ tầng 3.
Tại công trình KĐT Lavida, chiều cao tầng trên cùng là 2800 mm, đáp ứng điều kiện chiều cao của cấu hình V90 Galaxy được lựa chọn. Nhờ đó, thang được bố trí đủ 3 điểm dừng, phục vụ cả 3 tầng của ngôi nhà.
Vị trí lắp thang phù hợp cần được kỹ thuật viên Cibes đến nhà để khảo sát thực tế, sau đó đề xuất vị trí lắp đặt phù hợp nhất với ngôi nhà cũng như yêu cầu của gia chủ. Các vị trí lắp đặt thường gặp là giữa thang bộ, góc nhà, giữa giếng trời, ngoài trời v.v.
Khi thiết kế hố thang máy gia đình cho nhà đã xây phần thô, độ sâu hố pit cần được xác định theo cấu hình thang và điều kiện nền thực tế, thay vì áp dụng một kích thước chung cho mọi công trình. Việc này giúp xác định mức độ cần can thiệp vào phần nền trước khi hoàn thiện.
Tại công trình Lavida, điều kiện nền là một trong những yếu tố được xem xét khi lựa chọn cấu hình. V90 Galaxy tại công trình sử dụng hố pit sâu 120 mm, phù hợp với yêu cầu hạn chế đào sâu phần nền tại vị trí lắp đặt.
