3+ cách bố trí và các mẫu thiết kế thang máy cho nhà ống đẹp

1. 3 cách bố trí thang máy cho nhà ống

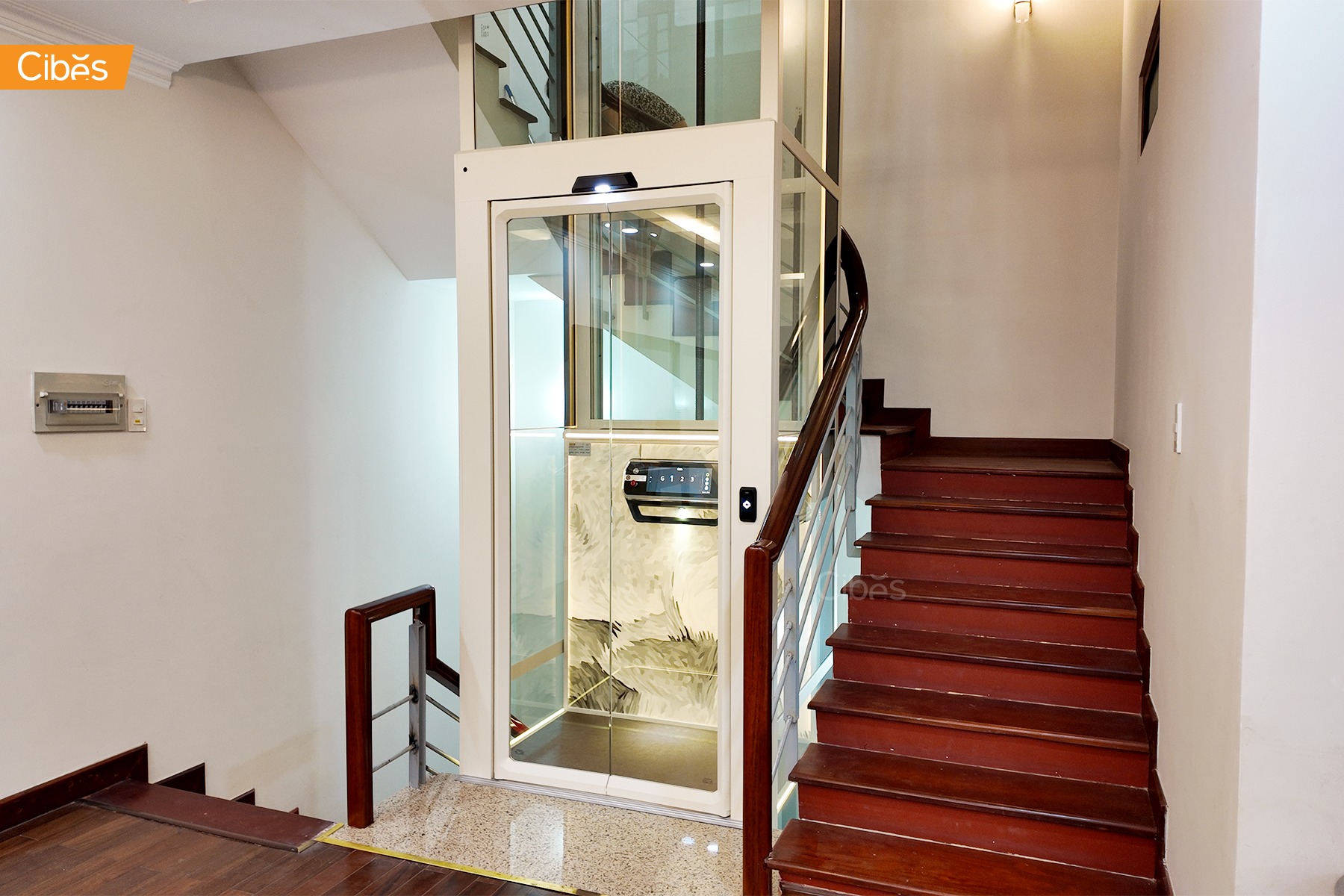

1.1. Bố trí thang máy ở giữa cầu thang bộ

Đây là cách bố trí phổ biến nhất trong nhà ống hiện đại vì tận dụng được giếng trời và khoảng trống giữa thang bộ để đặt hố thang mà không chiếm thêm diện tích sử dụng.

Ưu điểm:

• Tối ưu mặt bằng, không ảnh hưởng đến chức năng của các phòng.
• Tạo trục giao thông dọc khoa học, thuận tiện cho mọi thành viên.
• Có thể kết hợp giếng trời để lấy sáng và thông gió.
• Thẩm mỹ cân đối vì thang nằm ngay trung tâm công trình.

Hạn chế:

• Nếu không gian sẵn có quá hẹp thì chủ nhà sẽ cần cải tạo  i cắt cầu thang và gia cố kết cấu sàn nhà.
• Hạn chế kích thước cabin/ sàn thang dành cho người sử dụng đối với nhà có ô cầu thang nhỏ.

Phương án này phù hợp với các công trình có đặc điểm như sau:

• Nhà phố hoặc biệt thự có giếng trời cầu thang rộng từ 1m² trở lên, đủ để đặt thang máy gia đình với kích thước thông thuỷ từ 1000x1000mm
• Gia chủ muốn tiết kiệm diện tích và giữ lối di chuyển thuận tiện, khi thang máy và cầu thang bộ nằm cùng một trục
• Công trình không muốn can thiệp nhiều vào kết cấu hiện hữu, chỉ cần gia cố sàn và cắt bớt tay vịn hoặc bậc thang để tạo hố thang

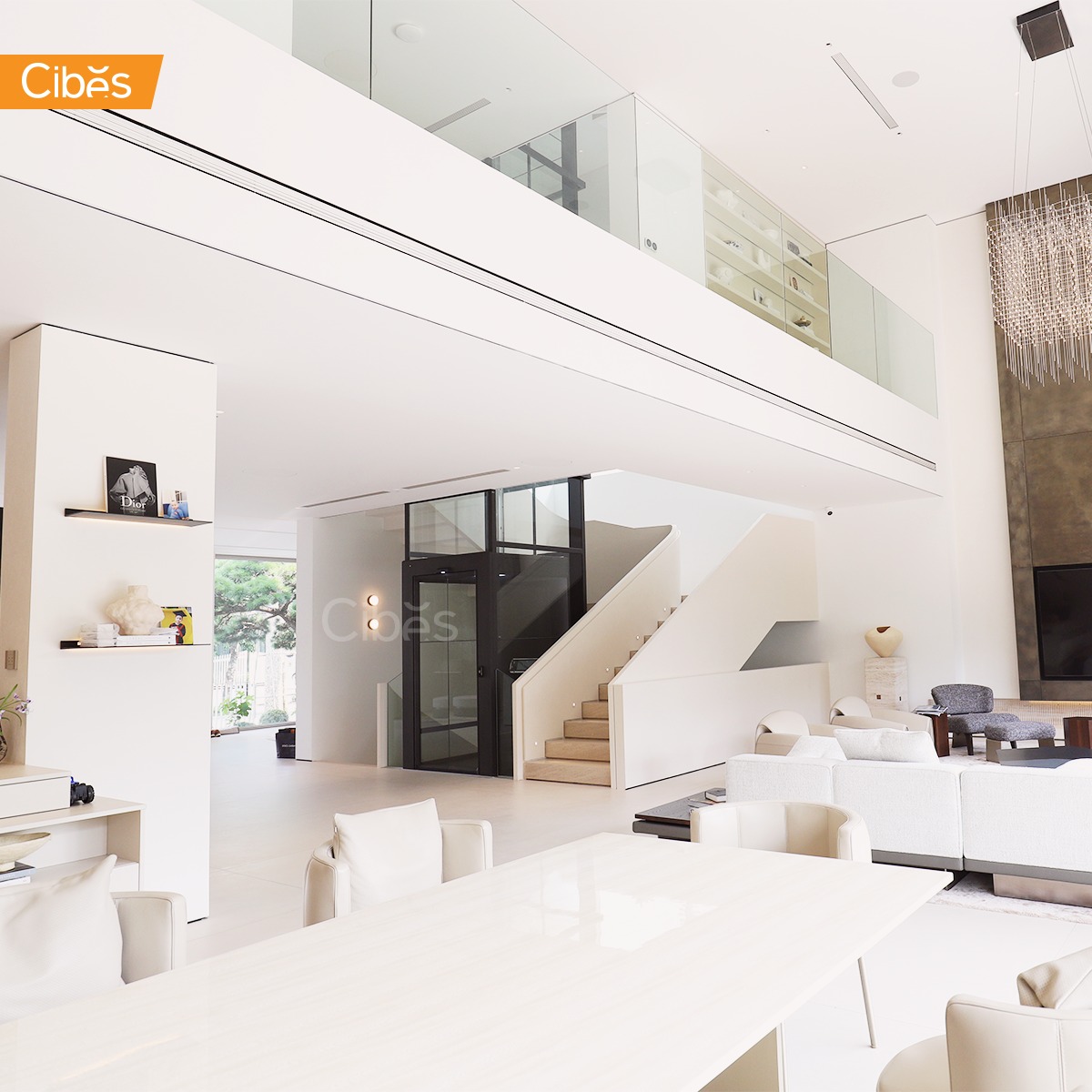

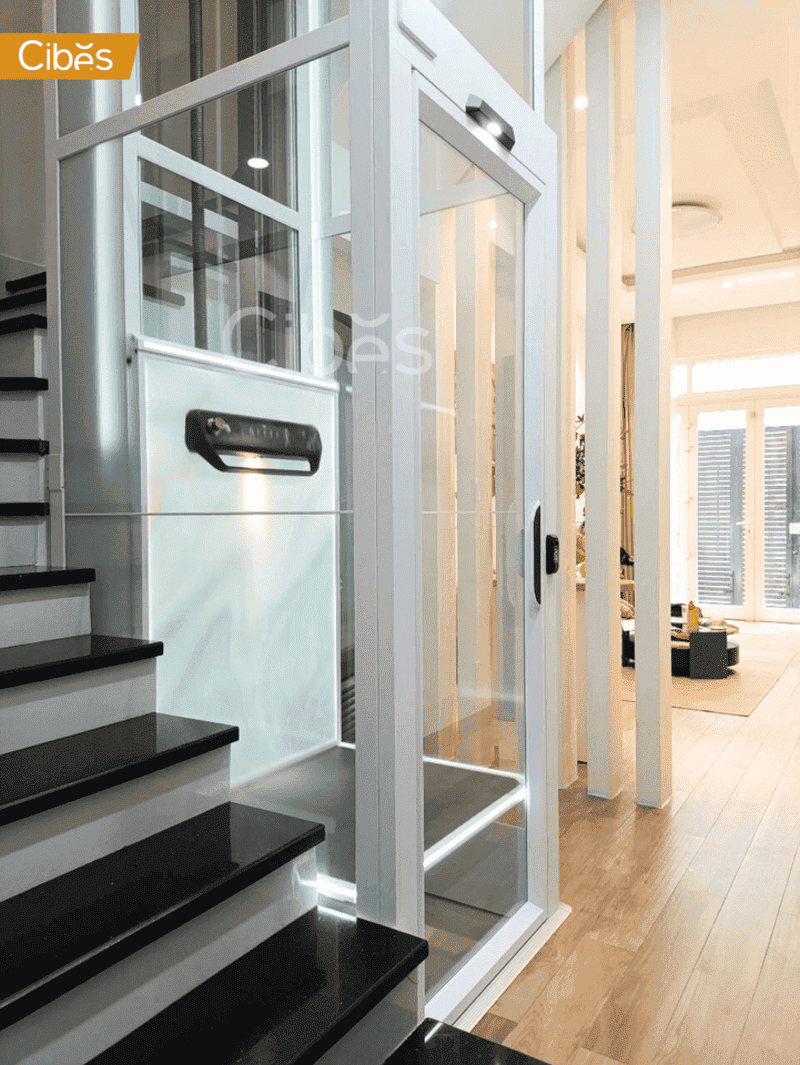

Thang máy được lắp đặt giữa thang bộ

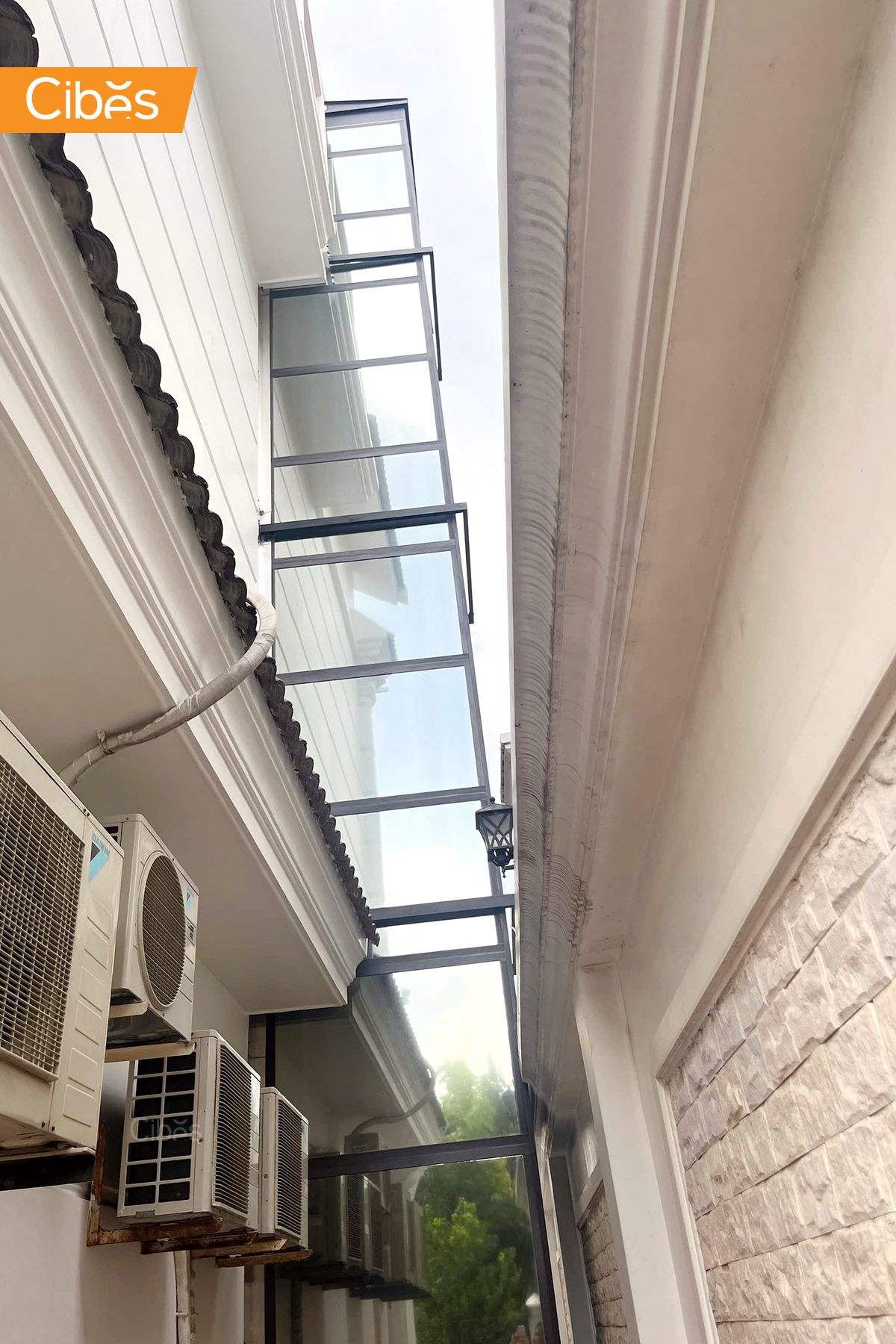

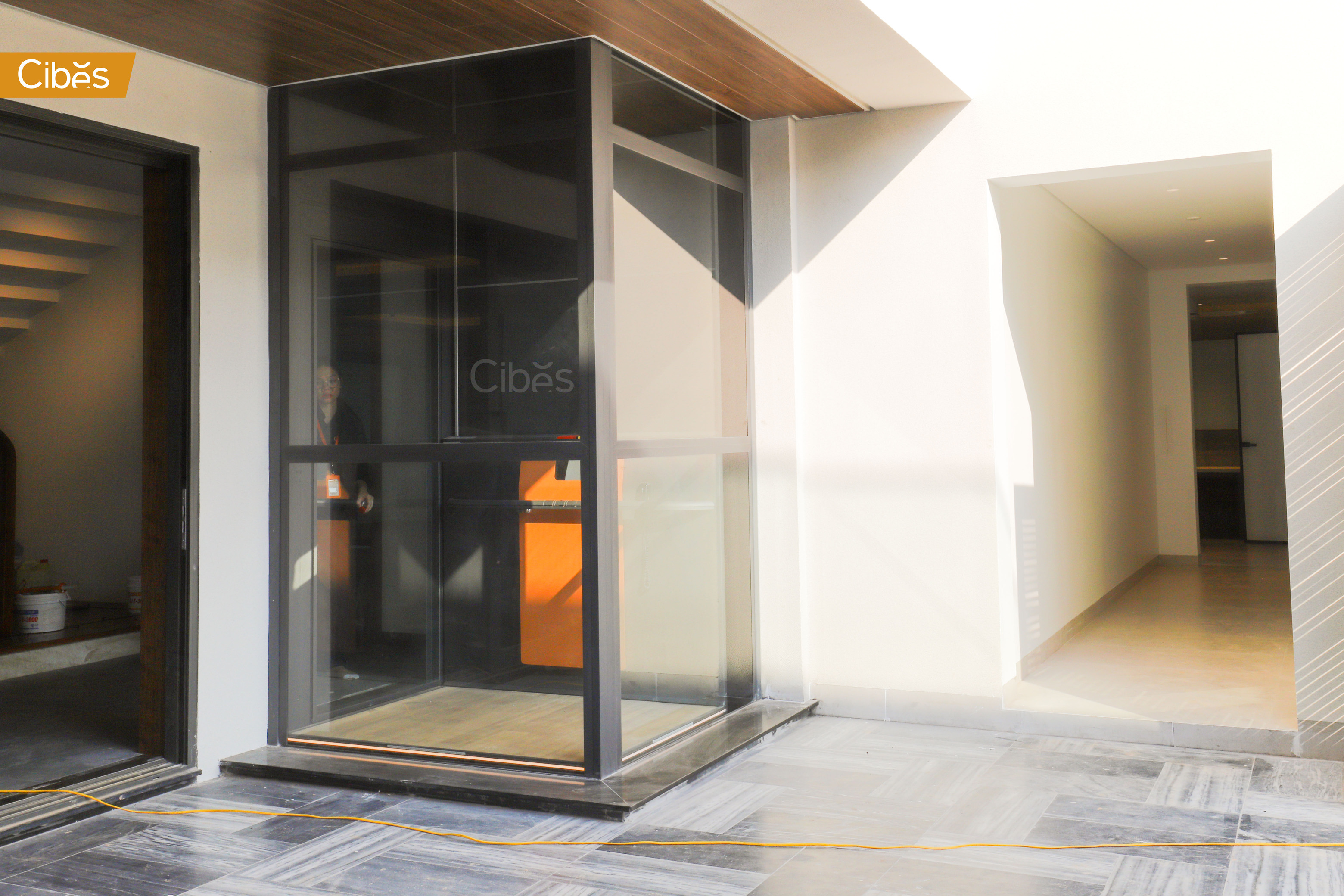

1.2. Bố trí thang máy ở ngoài trời

Khi không thể thay đổi kết cấu bên trong hoặc diện tích trong nhà quá hẹp, phương án thang máy ngoài trời là lựa chọn linh hoạt và phù hợp hơn.

Ưu điểm:

• Thi công gọn gàng nhờ chỉ cần phá dỡ kết cấu tường nhà để mở cửa tầng
• Không chiếm diện tích trong nhà.
• Khi dùng thang máy kính, mỗi lần di chuyển gia chủ có thể ngắm nhìn xung quanh.

Hạn chế:

• Yêu cầu xử lý chống thấm, chống nắng, chống ăn mòn tốt.
• Chi phí thi công vách bao che và kết cấu phụ cao hơn.
• Thang đặt ngoài trời cần bảo trì thường xuyên hơn.

Phương án này phù hợp với các công trình có đặc điểm:

• Nhà phố hoặc biệt thự có khoảng sân trước, sân sau hoặc lối đi bên hông, đủ diện tích để dựng trục thang độc lập
• Gia chủ muốn giữ nguyên hoàn toàn không gian bên trong, không muốn đục sàn hoặc thay đổi cấu trúc nhà hiện hữu

1.3. Bố trí thang máy bên cạnh thang bộ

Nếu chiều rộng nhà đủ thoáng, chủ nhà có thể đặt thang máy song song thang bộ nhằm tách riêng hai luồng di chuyển và tối ưu tiện ích.

Ưu điểm:

• Lựa chọn linh hoạt kích thước hố thang.
• Tách biệt lối đi bộ và đi thang máy, hạn chế giao cắt.

Hạn chế:

• Sẽ cần cắt vào phần bê tông cốt thép giữa các tầng để tạo khoảng thông tầng.
• Có thể phải điều chỉnh lại vị trí cửa phòng để đồng bộ trục giao thông.

Phương án này phù hợp với các công trình có đặc điểm:

• Vị trí cắt sàn/trần cạnh thang bộ nếu cắt đều các tầng thì không bị vướng phòng nào, hoặc vị trí lắp thang chỉ vào khu vực sinh hoạt chung
• Gia chủ muốn lắp cabin có tải trọng lớn hoặc kích thước rộng, vượt quá khả năng của giếng trời cầu thang hiện hữu
• Công trình cần giữ nguyên chiều dài bậc cầu thang bộ để đảm bảo lối thoát hiểm đủ để di chuyển

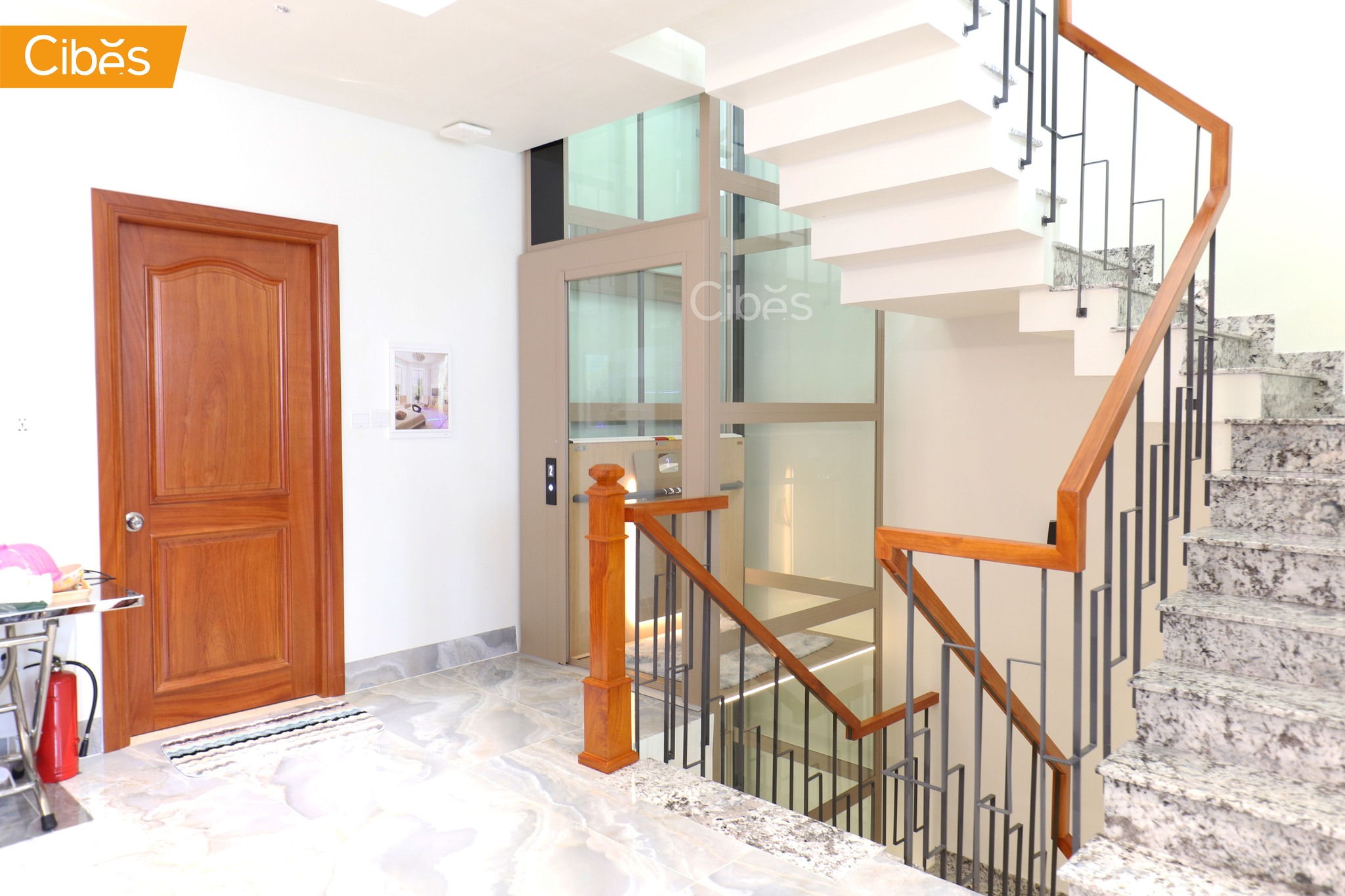

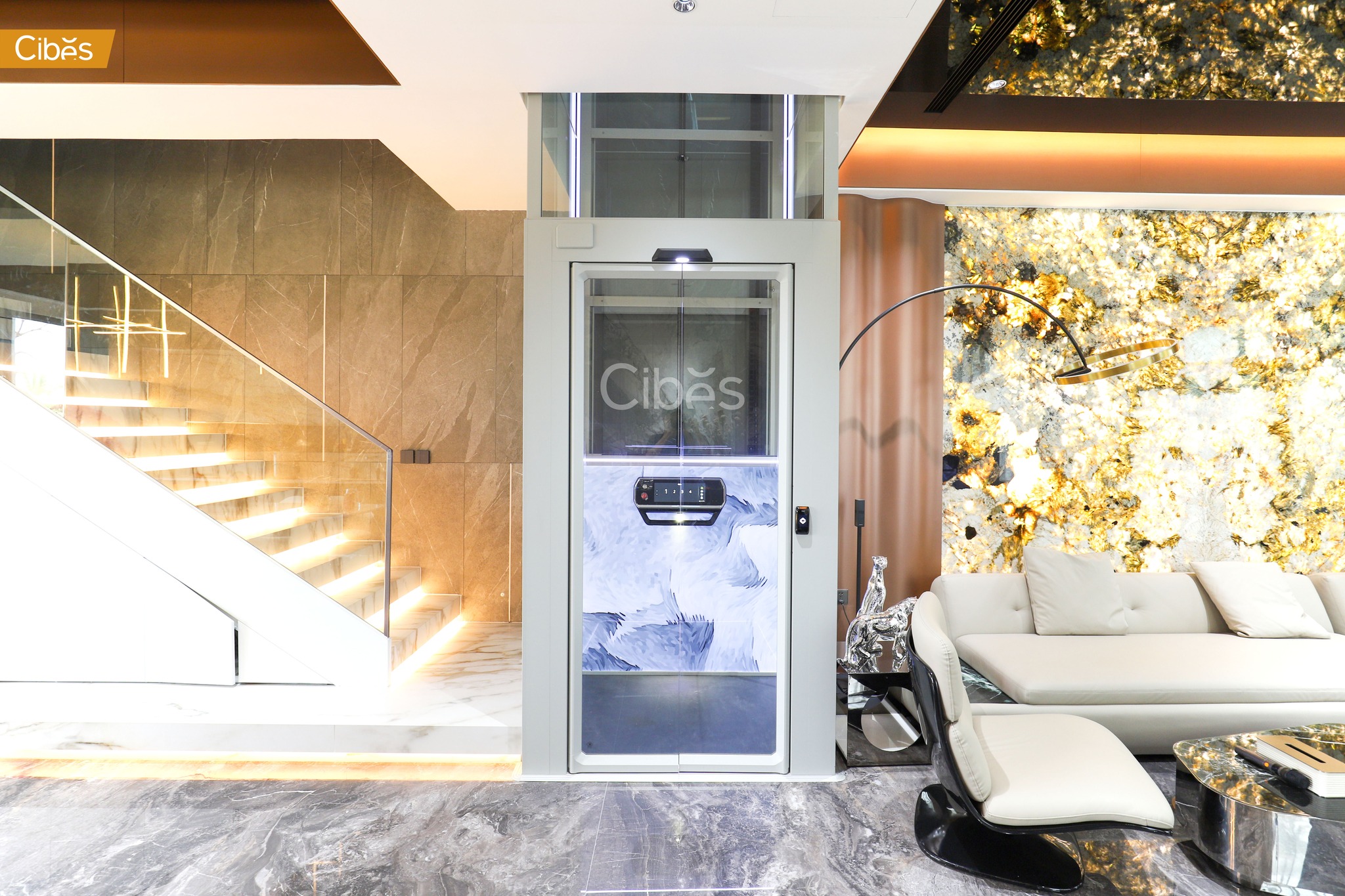

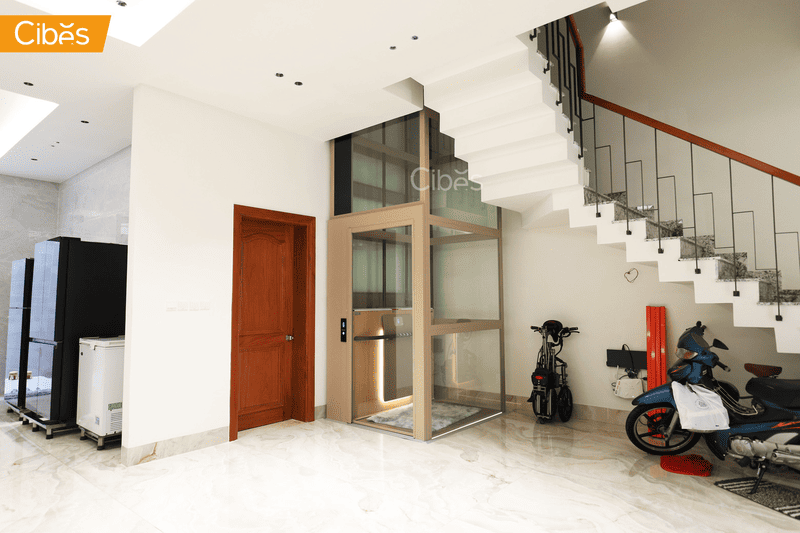

Bố trí thang máy cạnh thang bộ

1.4. Bố trí thang máy trong góc nhà nhờ cắt sàn/trần

Đặt thang máy tại góc nhà và tạo khoảng thông tầng bằng cách cắt sàn/trần là lựa chọn phù hợp nếu trong nhà có khu vực ít sử dụng.

Ưu điểm:

• Tận dụng được các góc nhà hoặc không gian phụ, hạn chế ảnh hưởng đến khu vực sinh hoạt chính.
• Linh hoạt trong việc bố trí hố thang khi không phụ thuộc vào vị trí cầu thang bộ hiện hữu.

Hạn chế:

• Cần cắt sàn/trần các tầng để tạo giếng thang, đòi hỏi khảo sát kỹ kết cấu chịu lực.
• Có thể phát sinh điều chỉnh bố cục công năng tại các tầng nếu vị trí góc nhà đang được sử dụng làm phòng chức năng.

Phương án này phù hợp với các công trình có đặc điểm:

• Góc nhà trùng với khu vực ít sử dụng như hành lang, kho…
• Kết cấu công trình cho phép cắt sàn/trần đồng trục qua nhiều tầng mà không ảnh hưởng đến dầm, cột chính.
• Gia chủ có nhu cầu bổ sung thang máy nhưng muốn giữ nguyên cầu thang bộ và giếng trời hiện hữu.

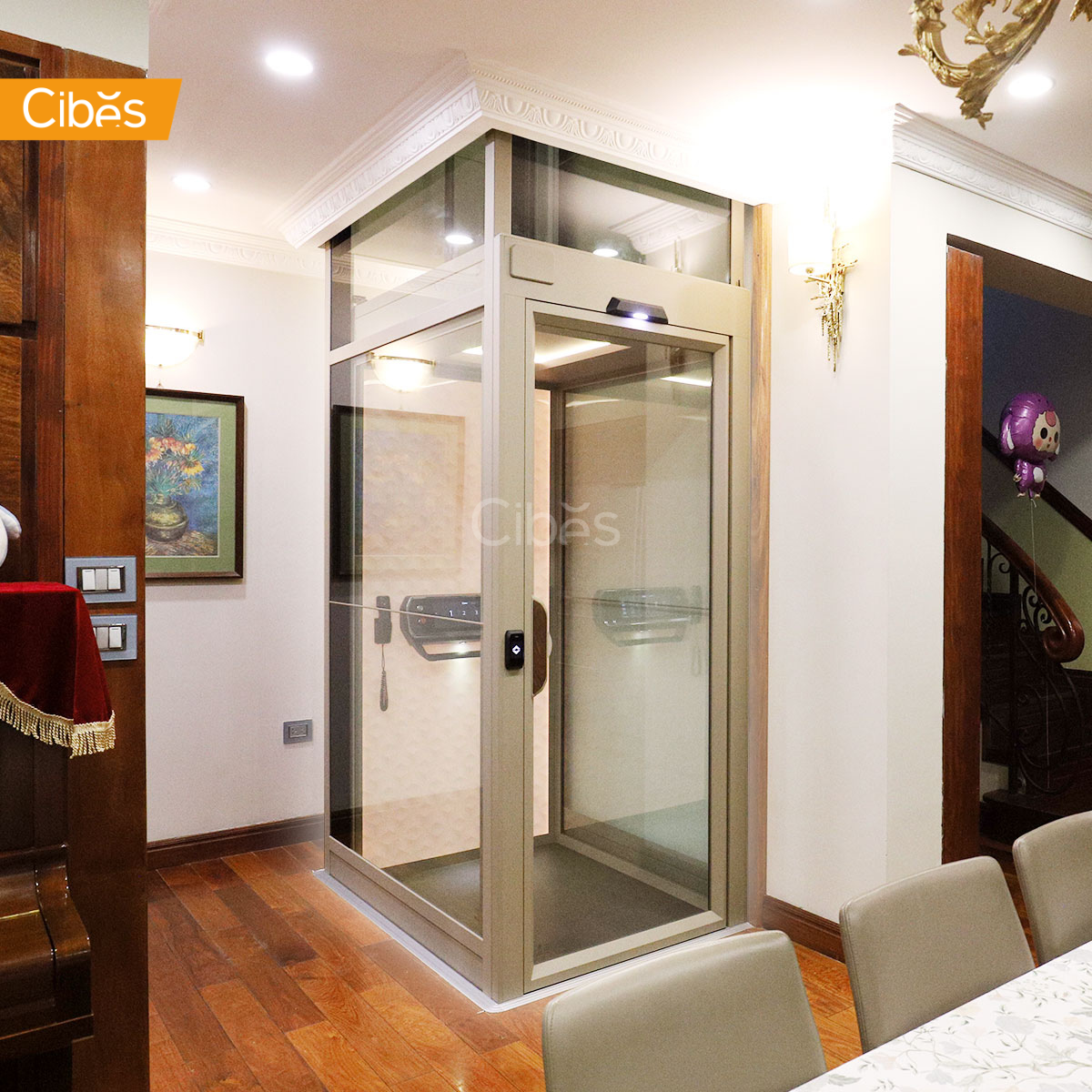

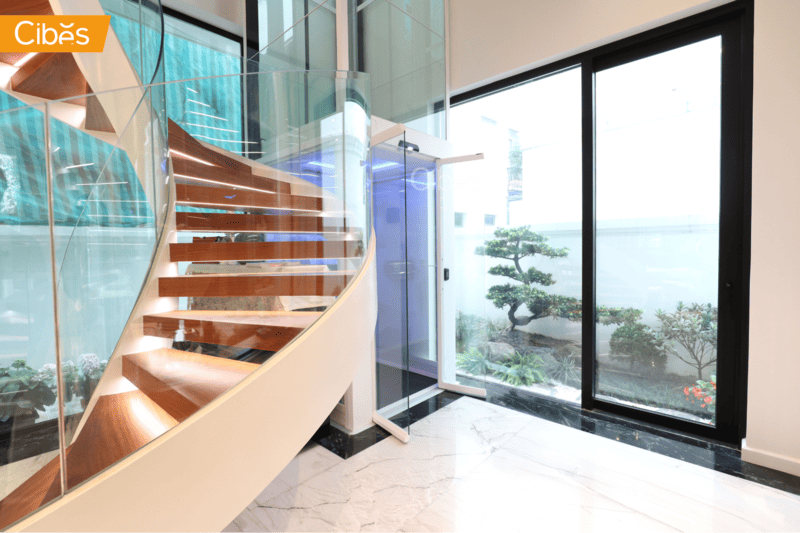

Bố trí thang máy trong góc nhà

2. Lưu ý khi lựa chọn mẫu thang máy cho nhà ống

Nhà ống có diện tích hạn chế, vì vậy việc chọn đúng mẫu thang máy sẽ giúp không gian thông thoáng và cân đối hơn. Một số lưu ý quan trọng dành cho gia chủ gồm:

• Ưu tiên thang máy kính: Tạo cảm giác rộng rãi, tăng ánh sáng tự nhiên và giúp không gian nhà ống bớt bí bách.
• Chọn kích thước – tải trọng nhỏ gọn: Các mẫu 250 - 350kg phù hợp nhất, giúp tiết kiệm diện tích và dễ bố trí mặt bằng. Ngoài ra có thể chọn công nghệ thang tối ưu về kích thước sử dụng (kích thước cho người đứng) để tối ưu diện tích.
• Ưu tiên thang không cần hố pit sâu: Giảm yêu cầu đào móng, phù hợp cho nhà cải tạo hoặc nhà ống nền yếu.
• Thiết kế thang máy hài hòa kiến trúc: Lựa chọn màu sắc, chất liệu cabin đồng nhất với phong cách nội thất để giữ sự tinh gọn, thẩm mỹ.
• Tối ưu ánh sáng khu vực thang: Kết hợp đèn LED và ánh sáng tự nhiên để “ăn gian” diện tích, tạo cảm giác thoáng và dễ chịu khi sử dụng.

3. Tham khảo 3 mẫu thiết kế thang máy cho nhà ống đẹp từ Cibes

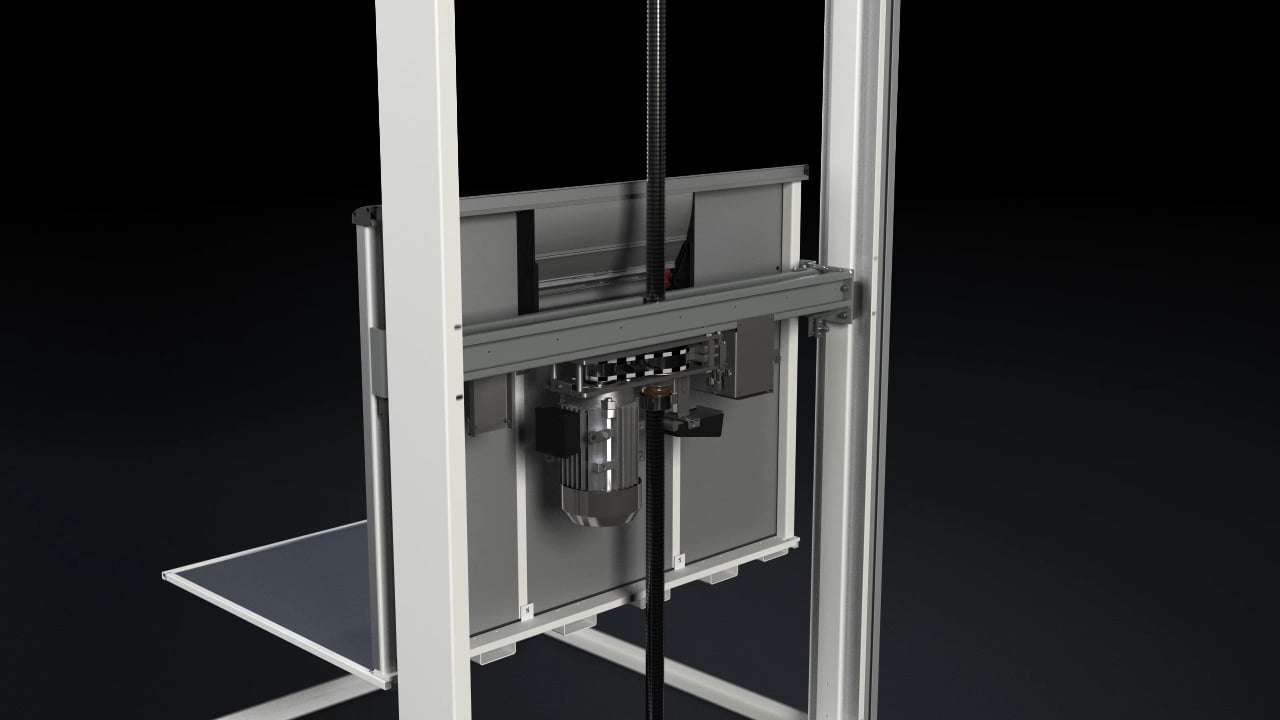

Cibes là thương hiệu thang máy gia đình đến từ Thuỵ Điển, được trang bị công nghệ trục vít tiên tiến, giúp vận hành êm ái, an toàn, không cần hố pit sâu hay phòng máy, tối ưu không gian lắp đặt.

Với hệ thống vách kính trong suốt toàn cảnh 360 độ, dù lắp đặt thang máy Cibes tại bất kỳ vị trí nào trong nhà, không gian vẫn giữ được sự thông thoáng, liền mạch và tràn ngập ánh sáng tự nhiên. Thiết kế trong suốt giúp hạn chế cảm giác chia nhỏ không gian – vấn đề thường gặp ở nhà ống hoặc nhà phố diện tích hẹp. Đồng thời, thang máy trở thành điểm nhấn thẩm mỹ tinh tế, góp phần cân bằng tổng thể kiến trúc và nâng tầm trải nghiệm di chuyển trong gia đình.

Dưới đây là 10+ công trình thực tế của Cibes tại các căn nhà ống trên toàn quốc:

3.1. Thang máy Cibes Air - Công trình đường Pasteur, phường Sài Gòn, TP HCM

Một ngôi nhà xây dựng từ trước năm 1975 tại đường Pasteur, phường Sài Gòn, TP HCM đã được nâng cấp với thang máy gia đình nhập khẩu Cibes Air. Đây là dự án đặc biệt bởi ngôi nhà có nhiều hạn chế về không gian: chiều cao tầng trệt và tầng lửng chỉ khoảng 2 mét, thấp hơn tiêu chuẩn của hầu hết thang máy truyền thống.

Hiện trạng ngôi nhà ban đầu như sau:

• Nhà đã có từ trước năm 1975, thực hiện cải tạo lại và gia chủ muốn kết hợp lắp thêm thang máy
• Tầng trệt cao 2m, tầng lửng cao 1,96m
• Vị trí giữa thang bộ hẹp, kích thước chỉ 1300 x 1000mm
• Không muốn đào hố pit âm sàn quá sâu vì ảnh hưởng đến kết cấu móng nhà

Giải pháp thang máy Cibes Air giúp gia chủ:

• Sử dụng cửa cao 1,7m cho tầng trệt và tầng lửng
• Sử dụng thang có kích thước thông thủy 1250x940mm, lắp vừa vặn giữa thang bộ
• Hố pit âm sàn chỉ 60mm

Thông số kỹ thuật:

• Dòng thang: Cibes Air
• Kích thước thông thủy: 1250 x 940 mm
• Kích thước sàn thang: 800 x 830 mm
• Tải trọng: 400 kg
• Xuất xứ: nhà máy chính hãng Cibes tại Thụy Điển

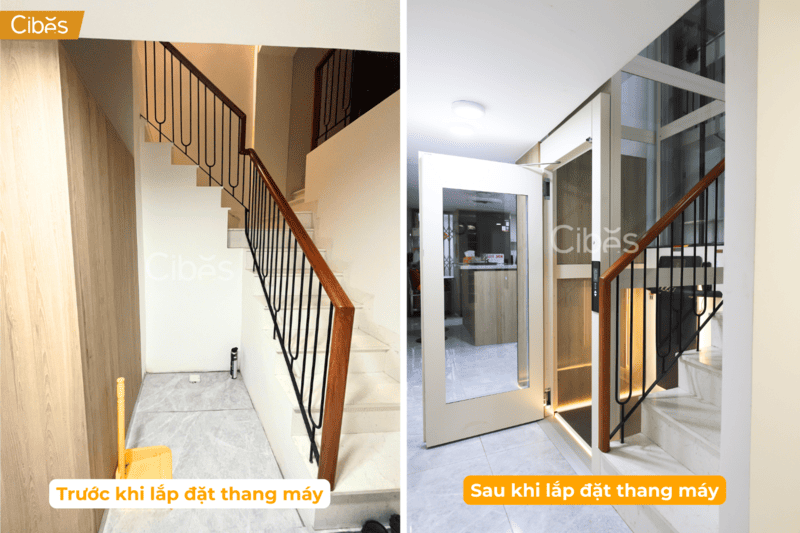

Hình ảnh thực tế từ công trình

3.2. Thang máy Cibes Voyager V80 – Lắp đặt cho nhà ống cải tạo tại Đà Nẵng

Ngôi nhà 3 tầng của cô chú đã cũ, việc di chuyển bằng cầu thang bộ dần trở thành thách thức khi tuổi tác cao. Để cải thiện chất lượng cuộc sống, cô chú đã tìm đến giải pháp lắp đặt thang máy gia đình 3 tầng Cibes, giúp đi lại dễ dàng hơn và mang đến không gian sống hiện đại, bền vững.

Hiện trạng ngôi nhà ban đầu như sau:

• Nhà không có sẵn khoảng thông tầng
• Vị trí giữa thang bộ hẹp

Giải pháp thang máy Cibes Voyager V80 giúp gia chủ:

• Chỉ cần cắt mỗi bên thang bộ 20cm để lắp đặt thang máy, không cần thi công, phá dỡ nhiều
• Hố pit âm sàn 60mm nên chỉ cần gia cố lại nền nhà chỗ đặt thang. Gia chủ cũng không còn lo lắng về việc thang máy bị ngập nước trong những mùa mưa lũ bất ngờ tại Đà Nẵng.
• Không cần đập phá trần do thang không cần phòng máy

Thông số kỹ thuật công trình:

• Dòng thang: Cibes Voyager V80 Elegance
• Tải trọng: 400kg (4 - 5 người)
• Số điểm dừng: 3 tầng
• Kích thước sàn thang: 930 × 1220 mm
• Kích thước thông thủy: 830 × 880 mm

Chia sẻ từ khách hàng

3.3. Thang máy Cibes Voyager V80i Aurora - TP Ninh Bình

Tại phường Nam Định, tỉnh Ninh Bình, một ngôi nhà phố 6 tầng xây dựng từ thập niên 90 đã được cải tạo và lắp đặt thang máy trục vít Cibes Voyager V80i.

Hiện trạng ngôi nhà ban đầu như sau:

• Thiết kế Indochine độc đáo, cổ điển
• Nhà phố cải tạo, không có sẵn giếng thang, hố thang và phòng máy

Giải pháp thang máy Cibes Voyager V80i Aurora giúp gia chủ:

• Thi công nhanh chóng, không cần hố pit, không phòng máy, không ảnh hưởng đến kết cấu sẵn có
• Họa tiết Neon Jazz với ánh sáng đổi màu hiện đại, tạo điểm nhấn độc đáo giữa không gian Indochine cổ điển
• Kết cấu module linh hoạt – công nghệ trục vít Thụy Điển giúp lắp đặt nhanh chóng, phù hợp nhà cải tạo
• Tiết kiệm điện năng, vận hành êm ái, chi phí điện chỉ như một thiết bị gia đình.

Thông số kỹ thuật công trình:

• Dòng thang: Cibes Voyager V80i Galaxy
• Tải trọng: 400kg
• Kích thước sàn thang: 1050 x 735mm
• Kích thước thông thủy: 1160 x 1160mm
• Số điểm dừng: 06 tầng

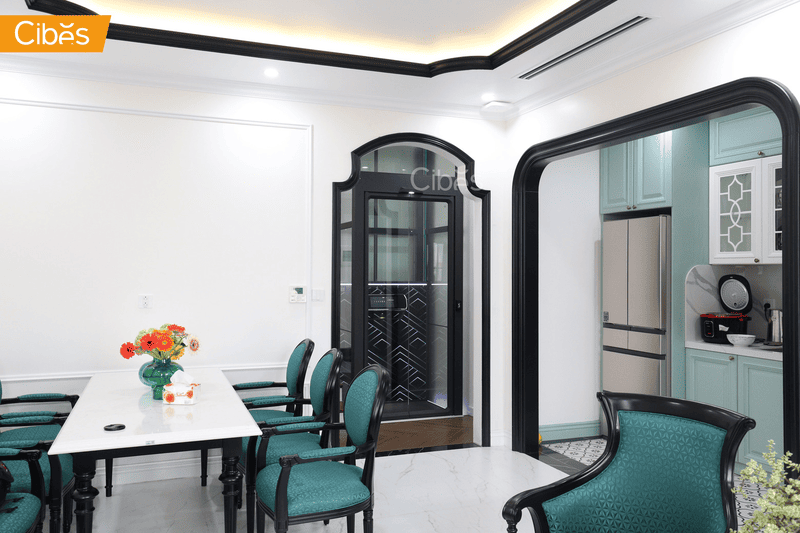

Thang máy Cibes Voyager V80i Galaxy

Hy vọng qua bài viết trên về các cách bố trí thang máy trong nhà ống phổ biến và hiệu quả, các bạn sẽ tự tìm ra cho mình giải pháp hoàn hảo và hợp lý nhất cho căn nhà của bạn. Nếu có gì thắc mắc hãy liên hệ ngay với Cibes để được tư vấn miễn phí.
