1. Giới thiệu về thang máy khung thép

Thang máy khung thép là loại thang máy được lắp đặt trong một kết cấu khung bằng thép, thay vì giếng thang bê tông truyền thống. Thang máy này sử dụng khung thép kết hợp kính cường lực để tạo ra một giếng thang chắc chắn và linh hoạt, phù hợp với nhiều loại công trình, đặc biệt là những công trình không có sẵn hố thang hoặc không thể xây dựng hố thang bằng bê tông.

Thang máy khung thép kết hợp kính cường lực để làm giếng thang, phù hợp với công trình không có sẵn hố thang

1.1. Cấu tạo

Thang máy khung thép có thể sử dụng công nghệ cáp kéo hoặc thủy lực. Dưới đây là cấu tạo cơ bản của thang máy khung thép sử dụng công nghệ cáp kéo:

• Khung thép chịu lực: Kết cấu khung thép là bộ phận chính để tạo ra giếng thang cho thang máy. Khung thép chịu lực được lắp đặt theo chiều dọc, giúp tạo ra một không gian chắc chắn và vững chãi cho cabin di chuyển.
• Ray dẫn hướng: Là hai thanh kim loại dài, thường được lắp dọc theo chiều cao của giếng thang, đảm bảo cho cabin di chuyển theo đúng hướng và ổn định.
• Cabin: Là nơi chứa hành khách hoặc hàng hóa trong quá trình di chuyển, cabin được thiết kế phù hợp với tải trọng và kích thước của thang máy.
• Hệ thống máy kéo (động cơ): Là trái tim của thang máy, giúp điều khiển và thực hiện các chuyển động lên xuống. Hệ thống này thường được đặt trong phòng máy.
• Hệ thống cáp tải và ròng rọc: Là hệ thống dây cáp chịu lực, kết nối giữa cabin và đối trọng. Ròng rọc được lắp đặt để dẫn hướng dây cáp trong quá trình kéo cabin.
• Đối trọng: Đối trọng có nhiệm vụ cân bằng trọng lượng của cabin, giúp giảm tải cho hệ thống máy kéo và đảm bảo sự ổn định trong quá trình vận hành.
• Hệ thống an toàn: Bao gồm bộ phanh khẩn cấp, cảm biến quá tải, hệ thống báo cháy, bộ giảm chấn.
• Hệ thống điều khiển: Là bộ não của thang máy, giúp kiểm soát mọi hoạt động của thang máy như di chuyển lên xuống, dừng ở các tầng, mở/đóng cửa và đảm bảo các chế độ an toàn.
• Hệ thống chiếu sáng và thông gió: Đảm bảo không gian trong cabin luôn sáng sủa và thoáng mát, giúp người sử dụng cảm thấy thoải mái khi di chuyển.

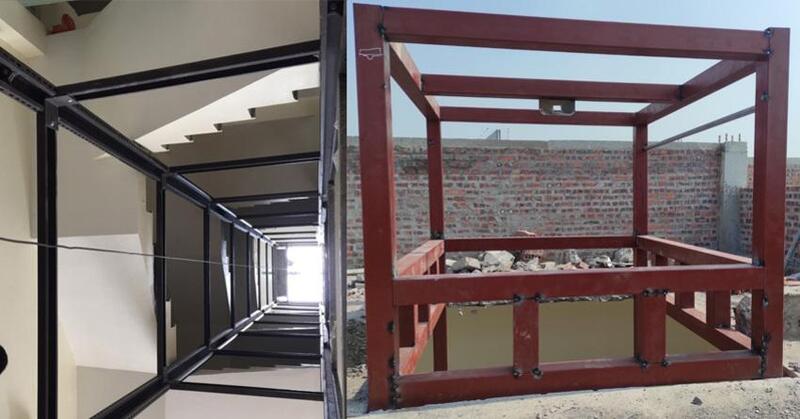

Hình ảnh thực tế khung thép thang máy trong quá trình lắp đặt

1.2. Bản vẽ

Dưới đây là bảng vẽ kỹ thuật của thang máy khung thép:

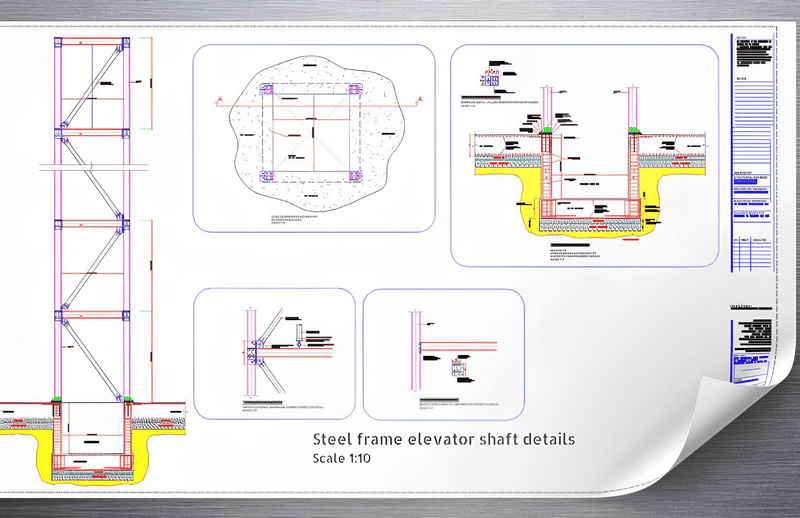

Bản vẽ mô phỏng thang máy khung thép

1.3. Thông số kỹ thuật

Thông số kỹ thuật của từng loại thang máy khung thép có thể khác nhau, tùy thuộc vào nhà sản xuất và yêu cầu của công trình. Dưới đây là ví dụ về thông số kỹ thuật cho thang máy khung thép sử dụng công nghệ cáp kéo:

1.4. Kích thước

Kích thước của thang máy khung thép có thể thay đổi tùy theo mẫu mã và thiết kế của từng nhà sản xuất. Người dùng có thể lựa chọn kích thước phù hợp với không gian và yêu cầu cụ thể của công trình.

Bảng ví dụ về kích thước của thang máy khung thép sử dụng công nghệ cáp kéo:

1.5. Báo giá

Giá thang máy khung thép không cố định mà sẽ phụ thuộc vào nhiều yếu tố khác nhau. Một số yếu tố chính ảnh hưởng đến báo giá thang máy bao gồm:

• Nguồn gốc, xuất xứ: Thang máy nhập khẩu thường có giá cao hơn so với thang máy sản xuất trong nước. Đặc biệt là thang máy được sản xuất tại các nước như Thụy Điển, Nhật Bản, Đức… và có thương hiệu lâu đời sẽ có giá cao hơn vì sử dụng những công nghệ tiên tiến, độc quyền.
• Công nghệ thang: Thang máy sử dụng công nghệ cáp kéo hoặc thủy lực sẽ có sự chênh lệch về giá. Mỗi loại công nghệ đều có những ưu, nhược điểm riêng và ảnh hưởng đến chi phí.
• Loại thang: Loại thang máy, như thang máy gia đình, thang máy cho tòa nhà thương mại hoặc thang máy chuyên chở hàng hóa, cũng là yếu tố quan trọng khi xác định giá thành.
• Số điểm dừng: Lắp đặt thang máy nhiều điểm dừng hơn, giá cao hơn vì tốn thêm chi phí nguyên vật liệu.
• Kích thước: Thang máy kích thước lớn, tải trọng lớn sẽ có giá cao hơn thang máy kích thước nhỏ, tải trọng nhỏ.

Khách hàng nên liên hệ với hotline của nhà cung cấp để nhận được báo giá chi tiết và tư vấn phù hợp với nhu cầu cụ thể của công trình.

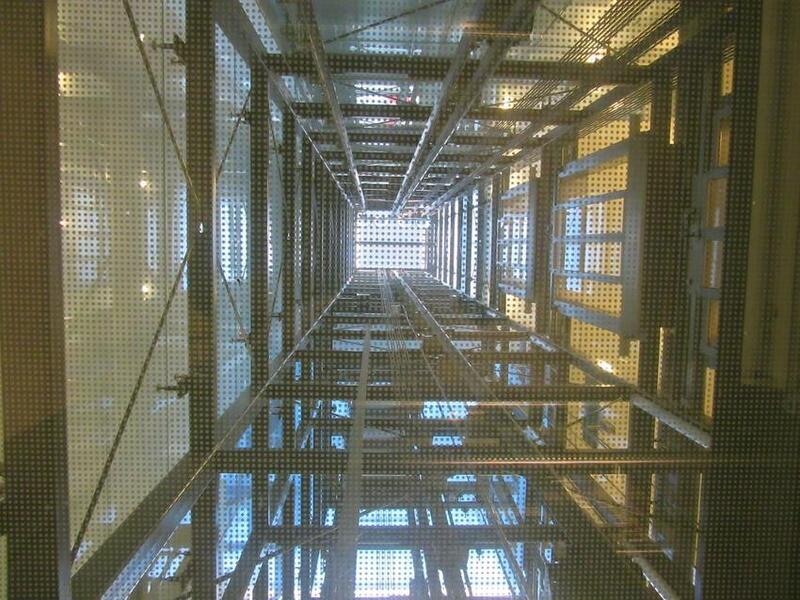

Giá cả của thang máy sử dụng khung thép phụ thuộc vào nhiều yếu tố khác nhau

1.6. Quy trình thi công

Thi công thang máy cần tuân thủ nghiêm ngặt các bước theo quy trình tiêu chuẩn. Mỗi bước đều yêu cầu sự chính xác cao và được thực hiện bởi các kỹ sư, thợ lành nghề có kinh nghiệm. Dưới đây là các bước chi tiết trong quy trình thi công thang máy khung thép.

Bước 1: Khảo sát công trình và chuẩn bị mặt bằng

• Khảo sát thực địa: Đội ngũ kỹ sư sẽ đến kiểm tra và đánh giá hiện trạng công trình, vị trí lắp đặt thang máy để xác định các điều kiện kỹ thuật cần thiết.
• Xác định vị trí lắp đặt: Vị trí lắp đặt sẽ được đánh dấu và lên kế hoạch chi tiết, bao gồm khoảng cách, độ cao và các thông số kỹ thuật.
• Chuẩn bị mặt bằng: Loại bỏ các vật cản, làm sạch khu vực và đảm bảo không gian đủ cho quá trình thi công.

Bước 2: Kiểm tra và chuẩn bị vật liệu

• Kiểm tra chất lượng vật liệu: Đảm bảo các vật liệu như khung thép, bu lông, ốc vít và các phụ kiện khác phải được kiểm tra kỹ lưỡng về chất lượng, đảm bảo không bị hư hỏng, gỉ sét và đúng theo bản vẽ thiết kế.
• Gia công các thành phần thép: Gia công các thành phần chính của khung thép để đảm bảo kích thước và độ chính xác theo bản vẽ kỹ thuật.

Bước 3: Lắp đặt nền móng và khung chân

• Thiết lập hố PIT: Đối với thang máy khung thép, nền móng thường không yêu cầu hố PIT sâu, nhưng vẫn cần được gia cố chắc chắn để chịu được trọng lực của thang máy.
• Lắp đặt khung chân: hung chân của thang máy (phần dưới cùng) sẽ được cố định đầu tiên trên nền móng. Khung chân phải được lắp đặt chính xác và vững chắc để làm nền tảng cho các phần khung thép còn lại.

Bước 4: Lắp đặt các phần khung thép theo từng đoạn

Lắp đặt các đoạn khung thép lần lượt từ dưới lên trên, đảm bảo sự liên kết chặt chẽ và đúng với bản vẽ kỹ thuật.

Bước 5: Kiểm tra và gia cố kết cấu (nếu cần)

Sau khi khung thép được lắp đặt, kiểm tra lại toàn bộ kết cấu và thực hiện gia cố nếu cần thiết để đảm bảo an toàn và độ bền.

Bước 6: Lắp đặt các bộ phận khác của thang máy

Lắp đặt cabin, ray dẫn hướng, hệ thống máy kéo, cáp tải, đối trọng, hệ thống điều khiển và các bộ phận khác theo đúng quy trình kỹ thuật.

Bước 7: Kiểm tra tổng thể, vận hành thử và bàn giao

Sau khi hoàn tất lắp đặt, tiến hành kiểm tra toàn bộ hệ thống, chạy thử thang máy để đảm bảo thang hoạt động ổn định và an toàn trước khi bàn giao cho khách hàng.

Thang máy khung thép cần đảm bảo thi công theo quy trình tiêu chuẩn

2. Đánh giá thang máy khung thép, vách kính

Thang máy khung thép kết hợp với vách kính là một lựa chọn ngày càng phổ biến trong nhiều loại công trình nhờ tính linh hoạt và thẩm mỹ cao. Tuy nhiên, giống như một số giải pháp thang máy khác, thang máy khung thép cũng có những ưu điểm và hạn chế riêng.

2.1. Ưu điểm

Thang máy khung thép, vách kính có nhiều ưu điểm:

• Linh hoạt trong lắp đặt: Không cần xây dựng giếng thang bằng bê tông, nên thang máy khung thép phù hợp với nhiều loại công trình, đặc biệt là những công trình không có sẵn hố thang hoặc không thể xây dựng hố thang bê tông.
• Thi công nhanh: Khung thép nhẹ và dễ lắp ráp, giúp rút ngắn thời gian thi công so với việc xây dựng giếng thang bằng bê tông
• Không yêu cầu xây dựng hố PIT sâu: Thang máy khung thép sử dụng công nghệ thủy lực có thể chỉ cần hố PIT sâu nhất là 60mm. Một số loại còn không yêu cầu hố PIT, giảm bớt khối lượng công việc xây dựng.
• Trọng lượng nhẹ: Thang máy khung thép nhẹ hơn so với giếng thang bê tông, do đó giảm áp lực lên móng và cấu trúc tổng thể của tòa nhà.
• Phù hợp với nhiều loại công trình: Lắp đặt cả bên trong và bên ngoài tòa nhà, phù hợp với các loại hình công trình như nhà ở gia đình, trung tâm thương mại, và các tòa nhà văn phòng.
• Nguyên liệu sẵn có, dễ dàng sản xuất: Thép và kính cường lực là những vật liệu phổ biến và dễ sản xuất, đảm bảo nguồn cung ổn định và thời gian hoàn thành nhanh chóng.

2.2. Nhược điểm

Bên cạnh ưu điểm, nhà đầu tư/chủ thầu cần cân nhắc một số nhược điểm của thang máy khung thép, vách kính:

• Giới hạn chiều cao và tải trọng: Thang máy khung thép có khả năng chịu tải trọng và chiều cao giới hạn, do đó không thể đáp ứng nhu cầu của các tòa nhà cao tầng hoặc các công trình yêu cầu tải trọng lớn. Loại thang này chỉ phù hợp với những tòa nhà cao tối đa khoảng 7 tầng.
• Giá thành vật liệu cao hơn: Thép chịu lực chất lượng cao và kính cường lực thường có giá thành cao hơn so với các vật liệu xây dựng truyền thống như gạch và bê tông
• Tính thẩm mỹ thấp: Khi sử dụng thang máy khung thép, vách kính, các chi tiết bên trong như hệ thống dây cáp, máy kéo và khung thép có thể bị lộ rõ, ảnh hưởng đến thẩm mỹ nếu không được bố trí cẩn thận.

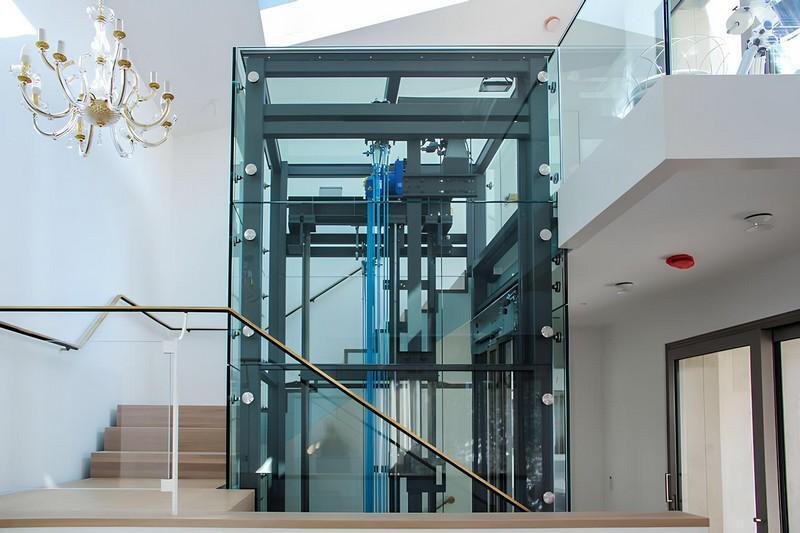

Gia chủ nên cân nhắc ưu và nước điểm của thang máy khung thép, vách kính trước khi quyết định lắp đặt

3. Có nên đầu tư thang máy khung thép?

Nên đầu tư thang máy khung thép, đặc biệt đối với công trình cải tạo. Đối với những dự án cần lắp đặt thang máy trong một tòa nhà đã hoàn thiện hoặc không có sẵn giếng thang, thang máy khung thép là một giải pháp rất linh hoạt.

Tuy nhiên, với những công trình nhà ở gia đình hoặc biệt thự, khi yếu tố thẩm mỹ được đặt lên hàng đầu, thang máy khung thép có thể không phải là lựa chọn tối ưu. Do cấu trúc thép dễ lộ các chi tiết kỹ thuật và không mang lại cảm giác sang trọng, nhiều gia đình có xu hướng chọn thang máy khung nhôm định hình hàng không để đảm bảo cả tính thẩm mỹ và an toàn.

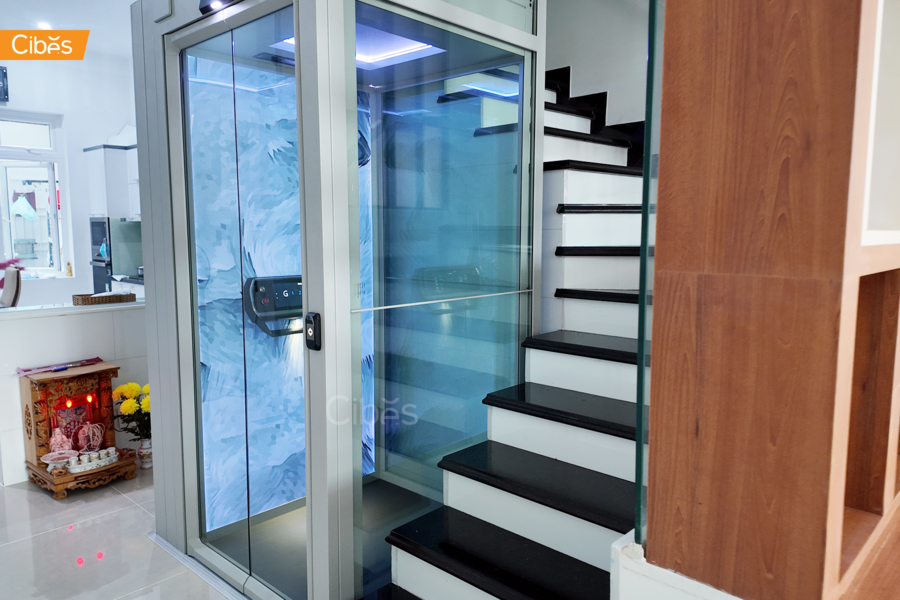

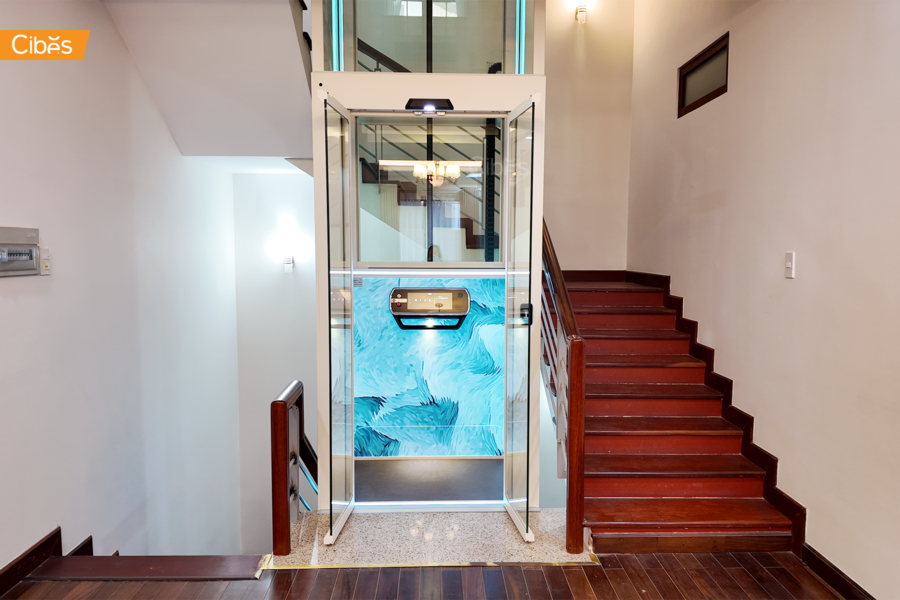

Tại Việt Nam, Cibes Lift - thương hiệu thang máy cao cấp đến từ Thụy Điển là 1 trong số ít đơn vị cung cấp các mẫu thang máy trục vít và thủy lực sử dụng khung nhôm định hình hàng không.

Thang máy của Cibes đảm bảo tính thẩm mỹ và an toàn tuyệt đối vì công nghệ sản xuất độc quyền. Các sản phẩm của Cibes Lift có cấu tạo tối giản (không hố PIT, không phòng máy), thiết kế sang trọng mang âm hưởng Bắc Âu, hứa hẹn sẽ trở thành điểm nhấn trong không gian gia đình bạn.

Nên đầu vào thang máy khung thép, đặc biệt với các công trình cải tạo hoặc những nơi không có sẵn giếng thang

4. 5 tiêu chí chọn thang máy khung thép

Khi lựa chọn thang máy khung thép, nhà đầu tư cần xem xét các tiêu chí sau để đảm bảo phù hợp với nhu cầu và điều kiện của công trình:

• Công nghệ thang: Lựa chọn giữa thang máy sử dụng công nghệ cáp kéo hoặc thủy lực.
• Cấu trúc công trình và diện tích nhà: Đánh giá cấu trúc của công trình hiện tại và diện tích sẵn có để xác định kích thước thang máy.
• Số lượng người di chuyển: Tính toán số lượng người thường xuyên sử dụng thang máy để chọn tải trọng phù hợp nhằm đảm bảo sự an toàn và tối ưu hóa hiệu suất hoạt động của thang máy.
• Giá thành: Xem xét ngân sách để chọn được mẫu thang máy phù hợp về mặt kinh tế. Giá thành không chỉ bao gồm chi phí lắp đặt mà còn các yếu tố bảo trì và vận hành trong tương lai.
• Thương hiệu: Nên chọn những thương hiệu uy tín và có chất lượng đã được chứng minh trên thị trường. Một thương hiệu tốt không chỉ đảm bảo chất lượng sản phẩm mà còn cung cấp dịch vụ hậu mãi và bảo trì tốt hơn.

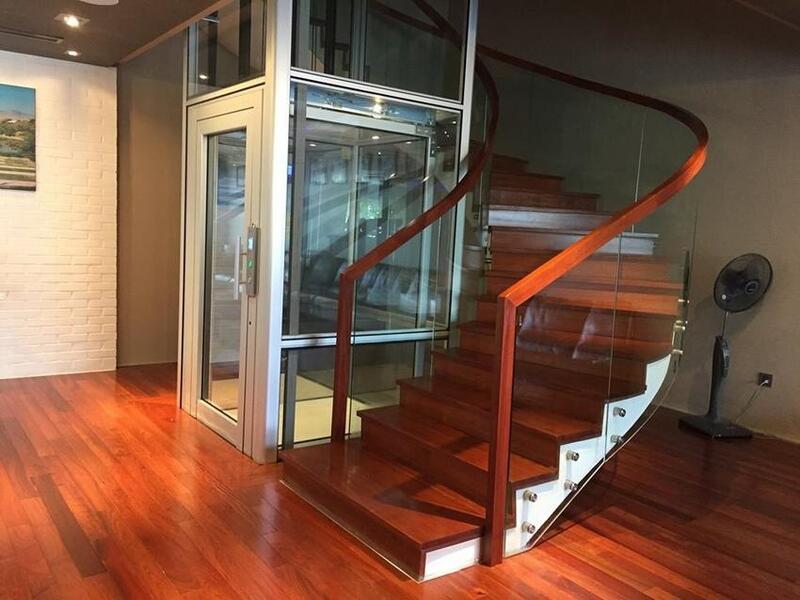

Chọn thang máy khung thép cần cân nhắc các yếu tố như công nghệ, cấu trúc tòa nhà, giá thành, thương hiệu, số người di chuyển

5. Gợi ý 5 mẫu thang máy khung thép phổ biến

Dưới đây là một số mẫu thang máy khung thép phổ biến hiện nay. Những mẫu này không chỉ được ưa chuộng vì tính năng và hiệu suất mà còn vì thiết kế phù hợp với nhiều loại công trình khác nhau.

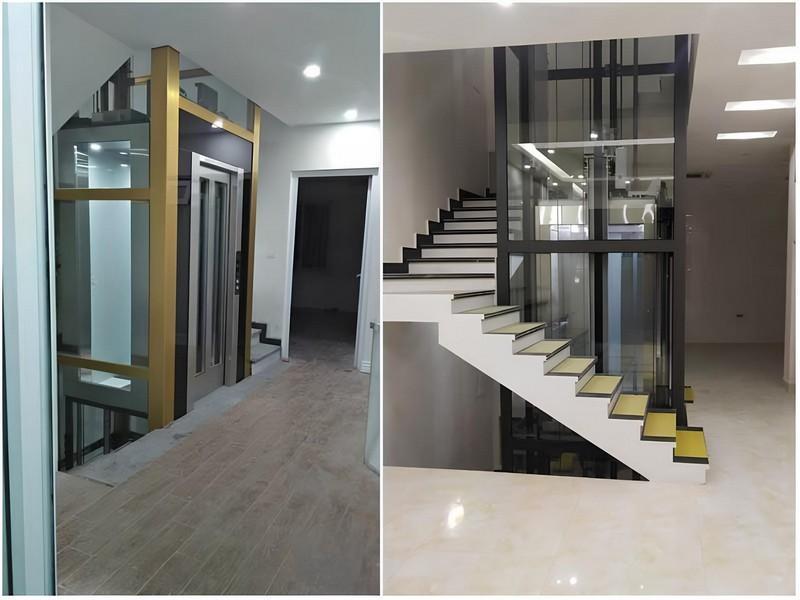

Thang máy khung thép được lắp đặt tại nhà ở

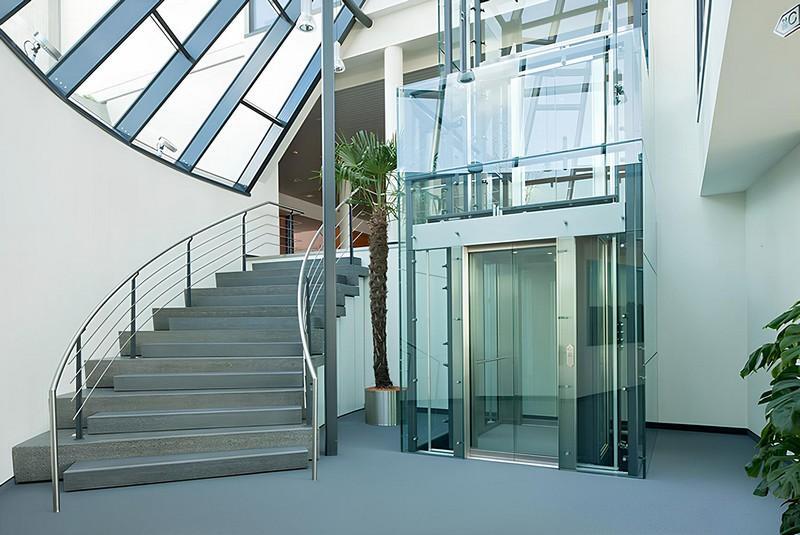

Thang máy được lắp đặt bên ngoài tòa nhà

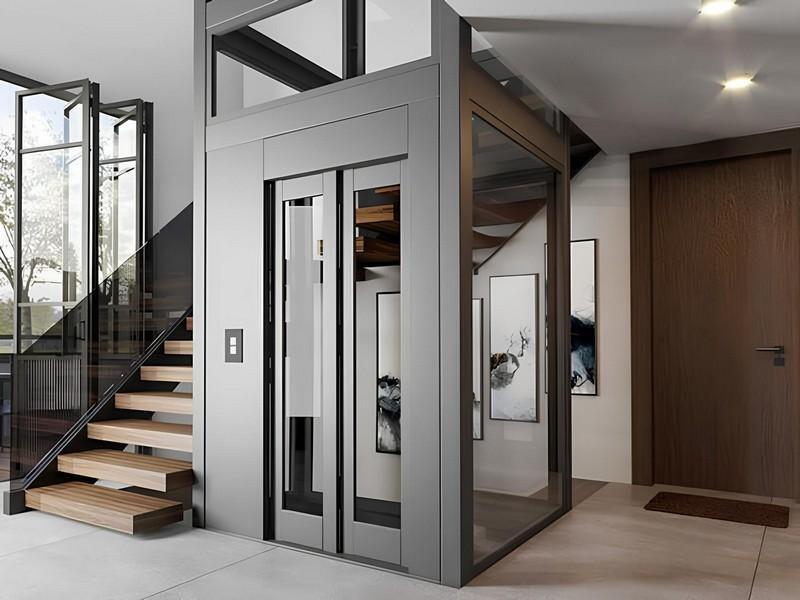

Thang máy khung thép cửa kính hiện đại

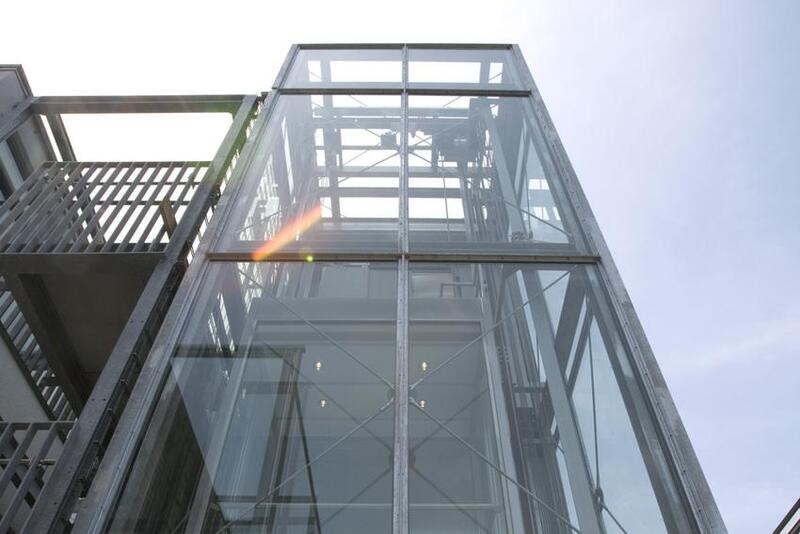

Một mẫu thang máy khung thép khác cũng được lắp đặt ngoài tòa nhà

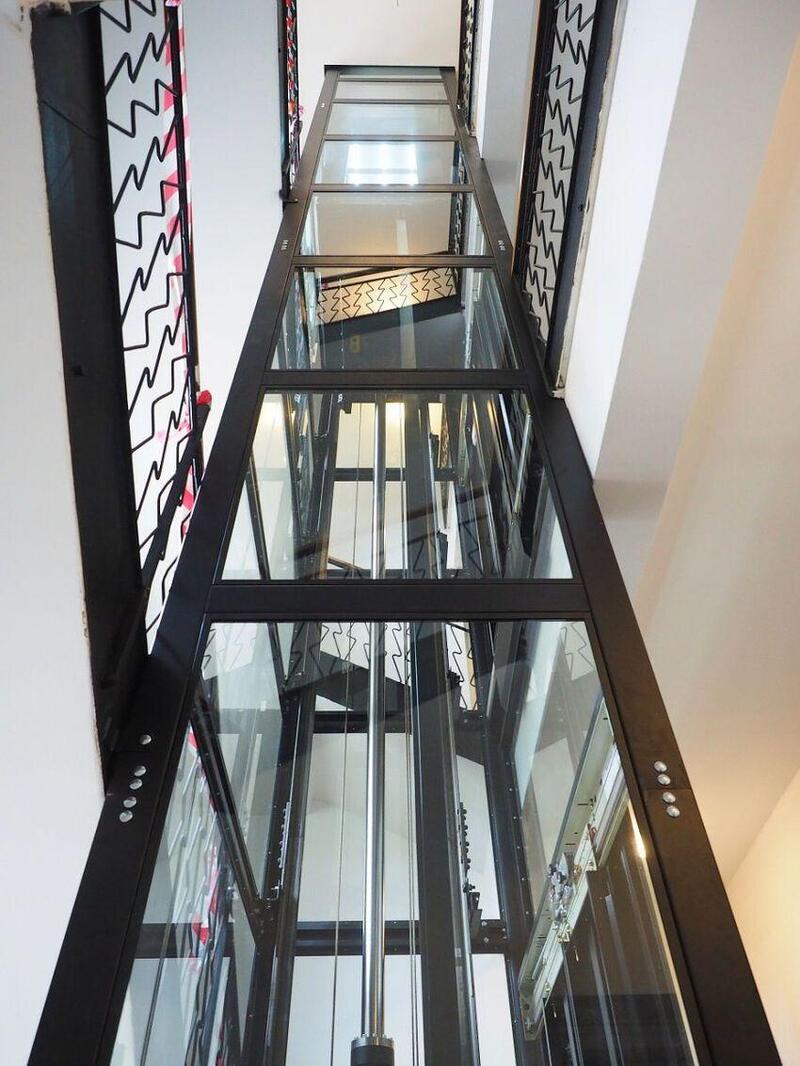

Mẫu thang máy khung thép lắp đặt phía trong tòa nhà

Lắp đặt thang máy khung thép mang đến rất nhiều lợi ích, đặc biệt là trong các công trình cải tạo hoặc những nơi không có sẵn giếng thang bê tông. Nếu bạn đang tìm kiếm một giải pháp hiện đại, linh hoạt cho công trình, thang máy khung thép chính là một sự lựa chọn đáng cân nhắc.
