Camera thang máy: Nên chọn cách truyền tín hiệu nào?

Tóm tắt nhanh:

• Camera thang máy có thể truyền hình ảnh qua cáp đồng trục, cáp mạng, cáp quang hoặc bộ thu phát không dây.

• Mỗi giải pháp phù hợp với điều kiện lắp đặt, loại camera và nhu cầu sử dụng khác nhau.

• Với thang máy Cibes, đội ngũ kỹ thuật có thể hỗ trợ tư vấn phương án lắp camera phù hợp với thiết kế thang.

MỤC LỤC:

1. Camera thang máy truyền hình ảnh bằng cách nào?

Camera thang máy truyền hình ảnh đến đầu ghi hoặc hệ thống giám sát thông qua cáp đồng trục, cáp mạng, cáp quang hoặc bộ thu phát không dây. Đường truyền giúp người dùng xem trực tiếp và lưu lại hình ảnh khi hệ thống có thiết bị ghi hình phù hợp. Khác với camera lắp tại vị trí cố định, camera gắn trong cabin di chuyển cùng thang máy. Vì vậy, hệ thống cần duy trì kết nối trên toàn bộ hành trình, cả khi thang chạy và dừng tại các tầng. Phương án truyền tín hiệu phải được lựa chọn dựa trên loại camera, chiều dài tuyến truyền dẫn và khả năng bố trí thiết bị thực tế.

Không có một phương án phù hợp với mọi công trình. Với thang máy đang sử dụng, đơn vị camera cần phối hợp với đơn vị thang máy để khảo sát đường đi cáp, vị trí thiết bị và nguồn điện trước khi thi công.

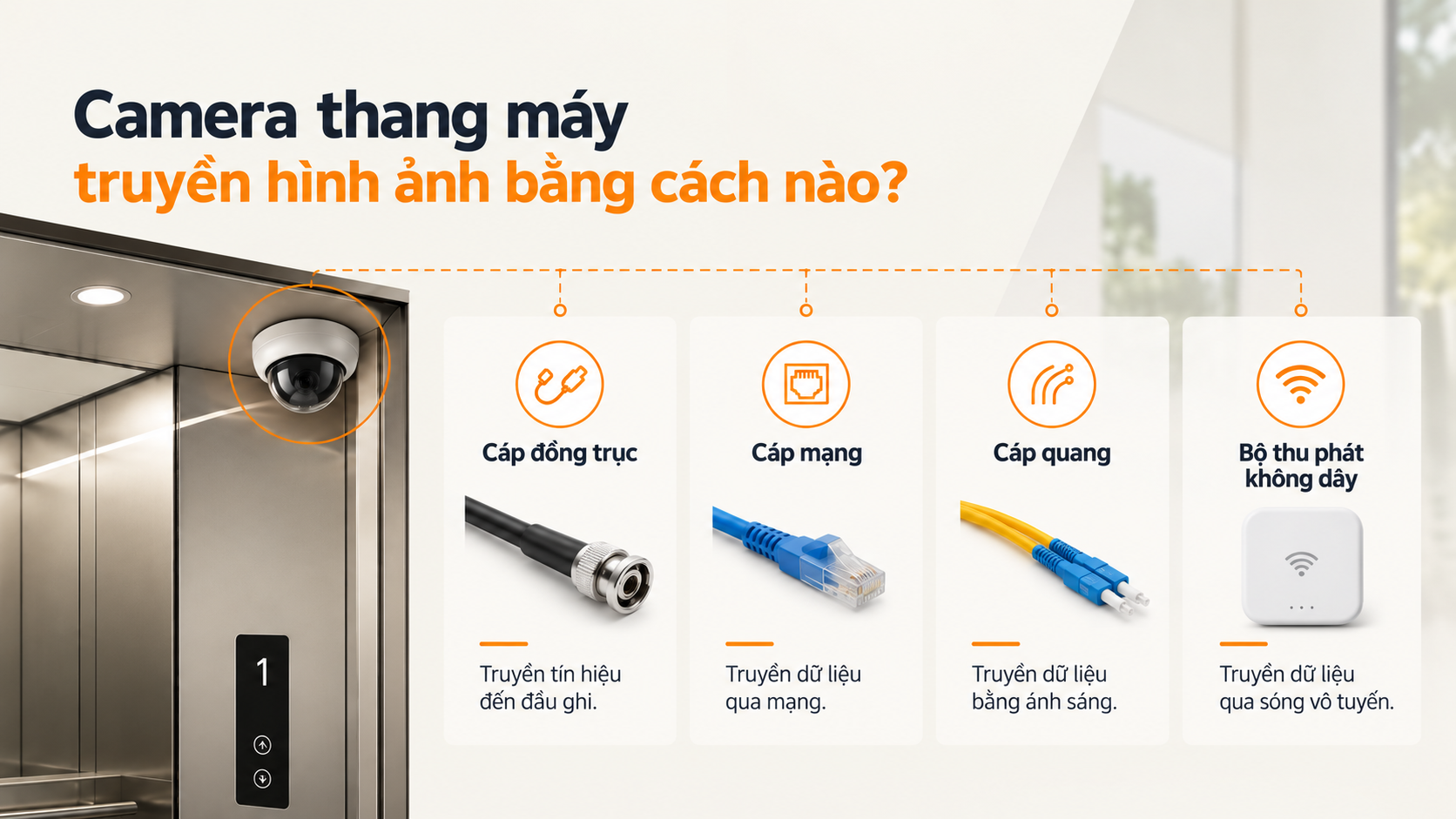

Camera thang máy truyền hình ảnh đến đầu ghi hoặc hệ thống giám sát

2. Khi nào nên dùng cáp đồng trục chuyên dụng cho camera thang máy?

Cáp đồng trục là loại dây dùng để truyền hình ảnh từ camera analog đến đầu ghi. Trong đó, camera analog là loại camera truyền tín hiệu hình ảnh qua dây, còn đầu ghi là thiết bị tiếp nhận và lưu lại hình ảnh từ camera. Phương án này phù hợp khi công trình đang sử dụng hệ thống camera analog và có thể bố trí đường dây phù hợp với thiết kế thang máy.

Do camera trong cabin di chuyển lên xuống cùng thang, một phần dây cáp cũng phải chuyển động liên tục. Vì vậy, cần sử dụng loại cáp phù hợp với môi trường thang máy, có khả năng chịu được việc uốn và chuyển động lặp lại trong quá trình vận hành. Cáp dùng cho camera cố định thông thường chưa chắc đáp ứng được yêu cầu này.

2.1 Cáp đồng trục có ưu điểm và hạn chế gì?

Kết nối bằng cáp đồng trục không phụ thuộc vào đường truyền vô tuyến giữa bộ phát và bộ thu. Tuy nhiên, chất lượng hình ảnh vẫn phụ thuộc vào camera, đầu ghi, chiều dài tuyến cáp, đầu nối và điều kiện nhiễu tại công trình.

2.2. Cần khảo sát những gì trước khi lắp đặt?

Trước khi chọn cáp đồng trục cho camera thang máy, gia chủ nên cung cấp thông tin về camera, đầu ghi đang sử dụng và nhu cầu quan sát, lưu trữ hình ảnh. Đơn vị camera cần phối hợp với đơn vị thang máy để kiểm tra:

• Khả năng tương thích: Camera, đầu ghi và tuyến cáp có đáp ứng yêu cầu kết nối hay không.
• Đường đi cáp: Chiều dài tuyến, đoạn chuyển động và vị trí bố trí cáp có phù hợp với thiết kế thang máy không.
• Nguồn điện: Camera được cấp nguồn bằng phương án nào và vị trí kết nối ở đâu.
• Điều kiện kiểm tra sau lắp đặt: Hình ảnh cần được kiểm tra trên toàn bộ hành trình, cả khi thang chạy và dừng tầng.

Việc bố trí cáp trong giếng thang cần có phương án được các bên thống nhất trước khi thi công. Gia chủ không nên tự đi dây hoặc thay đổi vị trí cáp trong khu vực này.

2.3. Trường hợp nào nên cân nhắc cáp đồng trục?

Cáp đồng trục đáng cân nhắc khi công trình đã có hệ thống analog tương thích và có thể bố trí tuyến cáp đáp ứng yêu cầu vận hành. Việc tận dụng thiết bị hiện có cần được đánh giá sau khảo sát, không nên mặc định rằng mọi camera hoặc đầu ghi analog đều kết nối được với nhau.

3. Bộ thu phát không dây phù hợp với camera thang máy khi nào?

Bộ thu phát không dây truyền dữ liệu hình ảnh qua liên kết vô tuyến, giúp giảm nhu cầu bổ sung cáp tín hiệu chuyển động cùng cabin. Phương án này có thể được cân nhắc khi thang máy đã hoàn thiện hoặc tuyến cáp hiện có khó tiếp cận. Hệ thống sử dụng các thiết bị thu phát phù hợp để kết nối camera với mạng giám sát hoặc đầu ghi. Vị trí lắp thiết bị cần được xác định theo hướng dẫn của nhà sản xuất và kết quả khảo sát, thay vì mặc định đặt bộ phát trong cabin và bộ thu cạnh đầu ghi.

3.1. Bộ thu phát không dây có ưu điểm và hạn chế gì?

Ưu điểm chính của phương án này là giảm phần việc liên quan đến cáp tín hiệu chuyển động. Tuy nhiên, các thiết bị vẫn cần được cấp nguồn và bố trí ở vị trí phù hợp để truyền nhận dữ liệu. Chi phí lắp đặt phụ thuộc vào thiết bị, phương án cấp nguồn và công việc phát sinh tại công trình. Vì vậy, không nên mặc định bộ thu phát không dây luôn rẻ hơn giải pháp có dây.

Camera thu phát không dây

3.2. Cần kiểm tra gì trước và sau khi lắp bộ thu phát không dây?

Trước khi lắp đặt, đơn vị camera cần phối hợp với đơn vị thang máy để khảo sát vị trí gắn thiết bị, đường truyền giữa các bộ thu phát, nguồn điện và những yếu tố có thể gây cản trở tín hiệu. Thiết bị được chọn phải phù hợp với điều kiện lắp đặt và nhu cầu truyền hình ảnh.

Sau khi lắp, cần kiểm tra hệ thống trên toàn bộ hành trình của thang máy, không chỉ tại một tầng. Nội dung kiểm tra gồm:

• Hình ảnh khi thang di chuyển và khi dừng tại từng tầng.
• Hiện tượng mất hình, đứng hình hoặc gián đoạn kết nối.
• Khả năng kết nối lại sau khi đường truyền bị ngắt.
• Khả năng ghi và xem lại hình ảnh nếu hệ thống có đầu ghi.

Các bên nên thống nhất tiêu chí nghiệm thu trước khi bàn giao. Gia chủ cũng cần được hướng dẫn cách nhận biết lỗi kết nối và liên hệ đơn vị phụ trách khi có sự cố.

3.3. Thang máy đang sử dụng có nên chọn bộ thu phát không dây?

Có thể cân nhắc phương án này khi việc bổ sung cáp tín hiệu gặp khó khăn và kết quả khảo sát cho thấy đường truyền không dây đáp ứng yêu cầu. Đây là lựa chọn cần đánh giá theo từng công trình, không chỉ dựa vào số tầng. Nếu hình ảnh bị gián đoạn tại một phần hành trình, đơn vị thi công cần kiểm tra lại vị trí thiết bị và phương án truyền dẫn. Trường hợp đường truyền vẫn không đạt yêu cầu sau khi điều chỉnh, nên xem xét giải pháp có dây phù hợp với thiết kế thang máy.

4. Khi nào nên dùng cáp quang cho camera thang máy?

Cáp quang truyền dữ liệu hình ảnh bằng ánh sáng qua sợi quang. Phương án này có thể được cân nhắc khi tuyến truyền dẫn dài hoặc cần tránh ảnh hưởng của nhiễu điện từ lên đường truyền. Để kết nối camera với hệ thống giám sát, cần sử dụng bộ chuyển đổi quang điện hoặc thiết bị có cổng quang tương thích. Nếu cáp chuyển động cùng cabin, loại cáp và cách bố trí phải đáp ứng điều kiện làm việc của thang máy.

Khả năng chống nhiễu điện từ của sợi quang không đồng nghĩa với việc toàn bộ hệ thống sẽ luôn duy trì hình ảnh. Camera, thiết bị truyền dẫn, đầu ghi và nguồn điện vẫn cần được lựa chọn và kiểm tra cùng nhau.

4.1. Cáp quang có ưu điểm và hạn chế gì?

Cáp quang hỗ trợ truyền dữ liệu trên tuyến dài, nhưng khoảng cách thực tế phụ thuộc vào loại sợi quang và thiết bị kết nối. Khi so sánh với các phương án khác, cần tính cả phần cấp nguồn, thi công và bảo trì.

4.2. Cần xác nhận gì trước khi chọn cáp quang?

Đơn vị camera cần phối hợp với đơn vị thang máy để xác định tuyến truyền dẫn và điều kiện lắp đặt. Trước khi thi công, cần làm rõ:

• Loại cáp và cách bố trí: Cáp nằm cố định hay chuyển động cùng cabin; yêu cầu về bán kính uốn và điểm cố định.

• Thiết bị kết nối: Loại sợi quang, đầu nối và thiết bị giao tiếp quang có tương thích với nhau không.

• Nguồn điện: Phương án cấp nguồn cho camera và các thiết bị truyền dẫn.

• Khả năng bảo trì: Vị trí tiếp cận đầu nối, thiết bị và phương án xử lý khi đường truyền gặp lỗi.

Các thông số cần lấy từ tài liệu của đúng loại cáp và thiết bị được chọn. Không nên suy ra tuổi thọ hoặc chu kỳ bảo trì chỉ từ việc hệ thống sử dụng cáp quang.

Sau khi lắp đặt, đơn vị thi công cần kiểm tra đường truyền, các điểm kết nối và hình ảnh trên toàn bộ hành trình. Việc kiểm tra phải bao gồm cả lúc thang di chuyển và dừng tầng.

4.3. Khi nào nên cân nhắc cáp quang?

Cáp quang có thể được cân nhắc khi tuyến truyền dẫn dài, môi trường có nhiều nguồn gây nhiễu điện từ hoặc hệ thống giám sát của công trình đã sử dụng hạ tầng quang. Tuy nhiên, nếu một đoạn cáp phải chuyển động cùng cabin, cần chọn loại cáp phù hợp với chuyển động lặp lại và tuân thủ yêu cầu về bán kính uốn, điểm cố định và phương pháp lắp đặt của nhà sản xuất. Vì vậy, không nên chọn cáp quang chỉ dựa trên số tầng hoặc khoảng cách truyền tín hiệu.

5. Khi nào nên dùng cáp mạng cho camera thang máy?

Cáp mạng được dùng để truyền dữ liệu hình ảnh từ camera IP, tức camera truyền hình ảnh qua mạng, đến đầu ghi hoặc hệ thống giám sát. Phương án này phù hợp khi công trình sử dụng camera IP và có thể bố trí đường dây phù hợp với thiết kế thang máy.

Nếu một đoạn cáp phải chuyển động cùng cabin, cần chọn loại cáp phù hợp với môi trường thang máy, có khả năng chịu uốn và chuyển động lặp lại. Chiều dài tuyến cáp cũng cần được tính toán theo loại cáp và thiết bị sử dụng để đảm bảo đường truyền ổn định.

5.1. Giải pháp dùng cáp mạng có ưu, nhược điểm gì?

Cáp mạng phù hợp với hệ thống camera IP và có thể đồng thời truyền dữ liệu, cấp nguồn cho camera nếu cả camera và thiết bị mạng hỗ trợ PoE (Power over Ethernet, công nghệ truyền điện và dữ liệu qua cùng một dây mạng). Tuy nhiên, không nên lựa chọn chỉ dựa vào số tầng. Chiều dài tuyến truyền dẫn, loại cáp, đoạn cáp chuyển động cùng cabin, nguồn cấp và thiết bị mạng đều cần được kiểm tra trước khi thi công.

Về chiều dài đường truyền, Ethernet trên cáp đồng theo cấu hình tiêu chuẩn thường sử dụng giới hạn kênh khoảng 100 m. Nếu tuyến truyền dẫn dài hơn, cần kiểm tra phương án dùng thiết bị mở rộng, thiết bị mạng trung gian hoặc chuyển sang cáp quang. Với thang máy, con số thực tế vẫn phải đối chiếu với loại cáp chuyển động và thiết bị được sử dụng. Axis cũng nêu giới hạn 100 m giữa switch và camera đối với kết nối Ethernet thông thường.

5.2. Cần yêu cầu đơn vị lắp đặt kiểm tra những gì?

Trước khi thi công, đơn vị camera cần phối hợp với đơn vị thang máy để kiểm tra đường đi cáp, chiều dài tuyến truyền dẫn, nguồn điện và khả năng tương thích giữa camera với đầu ghi hoặc thiết bị mạng.

Sau khi lắp đặt, cần kiểm tra:

• Hình ảnh khi thang di chuyển và dừng tại các tầng.
• Tình trạng mất hình hoặc gián đoạn đường truyền.
• Nguồn cấp cho camera nếu sử dụng PoE.
• Khả năng ghi và xem lại hình ảnh trên đầu ghi.

Phương án đi dây và vị trí gắn thiết bị cần được thống nhất với đơn vị thang máy trước khi thi công.

5.3. Khi nào nên cân nhắc dùng cáp mạng?

Cáp mạng có thể được cân nhắc khi công trình sử dụng camera IP và có thể bố trí tuyến cáp đáp ứng yêu cầu về truyền dữ liệu, cấp nguồn và chuyển động của thang máy.

Nếu khó bố trí cáp chuyển động cùng cabin hoặc khoảng cách truyền dẫn không phù hợp, đơn vị kỹ thuật nên khảo sát thêm cáp quang, bộ thu phát không dây hoặc phương án khác trước khi lắp đặt.

6. Thang máy gia đình Cibes hỗ trợ thế nào khi khách hàng muốn lắp camera?

Thang máy gia đình Cibes không tích hợp sẵn và Cibes không trực tiếp cung cấp hệ thống camera. Khách hàng có thể lựa chọn camera và đơn vị thi công riêng. Với thang Cibes đang sử dụng, đội ngũ kỹ thuật có thể hỗ trợ kiểm tra phương án lắp đặt dựa trên thiết kế thực tế của thang, gồm vị trí gắn camera, đường đi cáp, vị trí cấp nguồn và những khu vực cần tránh can thiệp.

Trước khi mua thiết bị, gia chủ nên chuẩn bị thông tin về loại camera dự kiến sử dụng, phương án cấp nguồn, đầu ghi hoặc hệ thống mạng kết nối và vị trí muốn lắp camera. Đơn vị camera và kỹ thuật Cibes sau đó có thể thống nhất phương án trước khi thi công. Sau khi hoàn thành, hệ thống camera cần được thử khi thang chạy và dừng tại các tầng trên toàn bộ hành trình. Gia chủ không nên tự đi dây hoặc thay đổi vị trí thiết bị trong giếng thang khi chưa có hướng dẫn kỹ thuật.

Kết luận: Nên chọn giải pháp camera thang máy nào?

Không có một cách truyền tín hiệu camera phù hợp cho mọi thang máy. Cáp đồng trục thường được cân nhắc với hệ thống analog; cáp mạng phù hợp với camera IP khi tuyến truyền dẫn đáp ứng yêu cầu; cáp quang hữu ích cho đường truyền dài hoặc môi trường cần hạn chế nhiễu điện từ; còn bộ thu phát không dây có thể giải quyết bài toán khó bổ sung cáp tại thang đã hoàn thiện.

Quan trọng hơn loại cáp là khả năng hoạt động ổn định trong suốt hành trình của thang. Trước khi mua thiết bị, gia chủ nên để đơn vị camera phối hợp với đơn vị thang máy kiểm tra vị trí lắp, đường truyền và nguồn điện. Sau khi thi công, cần thử hình ảnh khi thang chạy, dừng và đi qua từng tầng trước khi bàn giao.
