EN 81-41 có thấp hơn EN 81-20/50 không? Hiểu đúng về hai tiêu chuẩn thang máy gia đình châu Âu

Mục lục

Tóm tắt nhanh

• Không thể khẳng định tiêu chuẩn châu Âu EN 81-41 hay EN 81-20/50 an toàn hơn. Mỗi tiêu chuẩn áp dụng cho một loại thiết bị và mục đích sử dụng khác nhau
• EN 81-41 và EN 81-20 có phạm vi áp dụng cho những nhóm thiết bị khác nhau. EN 81-41 áp dụng cho sàn nâng thẳng đứng chạy điện thuộc phạm vi của tiêu chuẩn, với tốc độ định mức không quá 0,15 m/s; trong khi EN 81-20 áp dụng cho thang máy chở người và chở người kết hợp hàng hóa thuộc phạm vi mà tiêu chuẩn này quy định. EN 81-50 bổ trợ về thiết kế, tính toán, kiểm tra và thử nghiệm các bộ phận được viện dẫn
• Cách kiểm tra chứng nhận tiêu chuẩn thang máy gia đình mà công ty thang máy gia đình cung cấp có thật hay không

1. Tiêu chuẩn EN là gì? Tiêu chuẩn EN có ý nghĩa gì đối với sản phẩm thang máy gia đình

EN (European Standard) là hệ thống Tiêu chuẩn châu Âu do các tổ chức tiêu chuẩn hóa châu Âu như CEN (Ủy ban Tiêu chuẩn hóa châu Âu), CENELEC (Ủy ban Tiêu chuẩn hóa Kỹ thuật Điện châu Âu) và ETSI (Viện Tiêu chuẩn Viễn thông châu Âu) ban hành. Đối với thang máy gia đình, các tiêu chuẩn EN liên quan đóng vai trò như một hệ quy chiếu kỹ thuật cho quá trình thiết kế, sản xuất và đánh giá an toàn, với các yêu cầu cụ thể về kết cấu, cửa, hệ thống điều khiển, thiết bị bảo vệ và nhiều yếu tố khác tùy theo loại thang.

2. Tiêu chuẩn thang máy gia đình châu Âu EN 81-41 và EN 81-20/50 là gì?

2.1. Tiêu chuẩn EN 81-41 là gì?

EN 81-41 là tiêu chuẩn châu Âu dành cho thang máy sàn nâng thẳng đứng chạy điện, được thiết kế để hỗ trợ khả năng di chuyển, bao gồm nhu cầu của người cao tuổi và người sử dụng xe lăn.

Phạm vi áp dụng của EN 81-41

EN 81-41 tương đương với TCVN 6396-41:2018, quy định các yêu cầu an toàn đối với quá trình thiết kế, sản xuất, lắp đặt, bảo trì và tháo dỡ sàn nâng thẳng đứng chạy điện, được lắp cố định trong công trình để hỗ trợ việc di chuyển giữa các tầng, đặc biệt cho người hạn chế khả năng vận động và người sử dụng xe lăn. Một thiết bị thuộc phạm vi của EN 81-41 sẽ có những đặc điểm chính:

• Sàn nâng đi lên và xuống theo đường dẫn hướng cố định. Đường di chuyển có thể thẳng đứng hoặc nghiêng nhẹ nhưng không quá 15o so với phương thẳng đứng
• Có thể sử dụng cùng xe lăn: thiết bị được thiết kế để người dùng có thể sử dụng khi đứng trực tiếp trên sàn nâng hoặc khi đang ngồi xe lăn
• Không giới hạn ở công nghệ trục vít: sàn nâng có thể sử dụng trục vít – đai ốc, bánh răng – thanh răng, cáp, xích, thủy lực hoặc một số cơ cấu truyền động khác được tiêu chuẩn đề cập
• Có giếng thang bao quanh: thiết bị hoạt động bên trong một không gian được bao che, giúp tách khu vực chuyển động của sàn nâng với không gian xung quanh
• Tốc độ ≤ 0.15 m/s: đây là một trong những điều kiện quan trọng để thiết bị nằm trong phạm vi áp dụng của EN 81-41
• Sàn nâng không phải cabin kín hoàn toàn: khu vực chở người là dạng platform (sàn nâng) và không được báo kín hoàn toàn như cabin của một số loại thang máy chở người thông thường

Thang máy sàn nâng Cibes đáp ứng các tiêu chí trong phạm vi áp dụng của tiêu chuẩn châu Âu EN 81-41

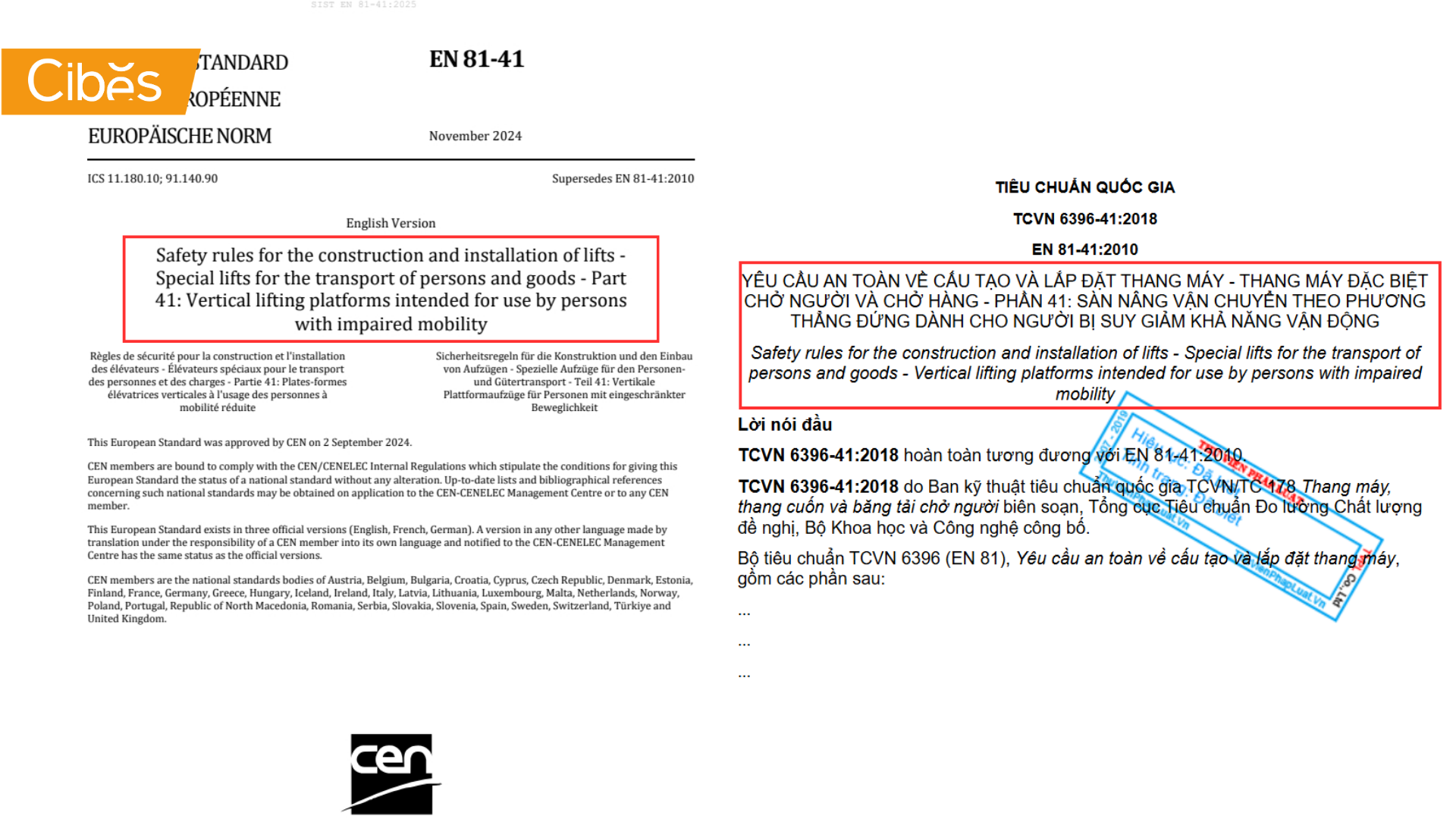

Tiêu chuẩn thang máy gia đình EN 81-41 tương đương TCVN 6396-41:2018 của Việt Nam

2.2. Tiêu chuẩn EN 81-20/50 là gì?

EN 81-20, tương đương với TCVN 6396-20:2017, quy định các yêu cầu an toàn đối với thang máy chở người hoặc chở người và hàng được lắp đặt cố định, có cabin kín và sử dụng hệ truyền động cáp kéo hoặc thủy lực. Trong khi đó, EN 81-50 tập trung vào các quy định liên quan đến thiết kế, tính toán, kiểm tra và thử nghiệm các bộ phận thuộc phạm vi được tiêu chuẩn quy định.

Hai tiêu chuẩn này thường được đề cập cùng nhau dưới tên gọi EN 81-20/50, được áp dụng phổ biến ở các dòng thang máy có cabin hoàn chỉnh, chẳng hạn như thang máy cáp kéo hoặc một số dòng sử dụng công nghệ cáp dẹt.

Phạm vi áp dụng của EN 81-20

• Phục vụ các điểm dừng / tầng được xác định trước
• Có cabin được thiết kế để vận chuyển người hoặc người và hàng hóa
• Cabin được treo hoặc nâng đỡ bằng cáp, xích hoặc kích thủy lực
• Cabin di chuyển giữa các ray dẫn hướng có độ nghiêng không quá 15o so với phương thẳng đứng

EN 81-20 không áp dụng cho các trường hợp

• Thang máy sử dụng hệ truyền động khác ngoài cáp, xích hoặc kích thủy lực
• Thang máy có tốc độ định mức ≤0.15 m/s
• Một số thang máy thủy lực có thông số vận hành vượt giới hạn được EN 81-20 quy định
• Thang máy mới lắp trong công trình hiện hữu nhưng không thể đáp ứng một số yêu cầu của EN 81-20 do hạn chế về kết cấu, trường hợp này cần xem xét thêm ở tiêu chuẩn EN 81-21
• Các thiết bị nâng chuyên dụng như thang hầm mỏ, thang sân khấu, thiết bị nâng công trường, trên tàu hoặc công trình ngoài khơi
• Thang máy đã lắp đặt trước khi tiêu chuẩn được đưa vào áp dụng
• Các hoạt động vận chuyển, lắp đặt, sửa chữa và tháo dỡ thang máy cũng không thuộc phạm vi quy định của tiêu chuẩn

3. Tiêu chuẩn châu Âu EN 81-41 và EN 81-20/50 khác nhau như thế nào?

Dựa vào thông tin về khái niệm và phạm vi áp dụng của hai tiêu chuẩn thang máy gia đình, ta có thể dễ dàng phân biệt hai tiêu chuẩn này như sau:

4. Vì sao không thể khẳng định tiêu chuẩn EN 81-41 kém an toàn hơn 81-20/50 trong lựa chọn thang máy gia đình?

4.1. Hai tiêu chuẩn áp dụng cho hai nhóm thiết bị khác nhau

EN 81-41 và EN 81-20/50 được xây dựng cho những phạm vi thiết bị khác nhau. Trong khi EN 81-20/50 xuất hiện ở dòng thang máy cabin, có tốc độ trên 0.15m/s, sử dụng công nghệ cáp kéo, thủy lực, EN 81-41 lại thường gặp cho dòng sàn nâng thẳng đứng có tốc độ dưới 0.15 m/s, sử dụng công nghệ đa dạng như trục vít, cáp kéo, thủy lực v.v.

Sự khác biệt giữa các yêu cầu của hai tiêu chuẩn không đủ để kết luận một tiêu chuẩn có “cấp độ an toàn” cao hơn tiêu chuẩn còn lại, bởi chúng được xây dựng cho các phạm vi thiết bị và điều kiện áp dụng khác nhau.

4.2. Mỗi tiêu chuẩn kiểm soát rủi ro dựa trên đặc tính của thiết bị

Do khác nhau về cấu tạo, đặc tính chuyển động và điều kiện sử dụng, mỗi nhóm thiết bị có các yêu cầu an toàn tương ứng với những rủi ro cần được kiểm soát trong phạm vi của tiêu chuẩn áp dụng. Vì vậy, việc hai tiêu chuẩn có những yêu cầu khác nhau không đồng nghĩa với việc một tiêu chuẩn có mức độ an toàn thấp hơn tiêu chuẩn còn lại.

5. Khi chọn thang máy gia đình nên quan tâm tiêu chuẩn EN 81-41 hay EN 81-20/50?

Khi lựa chọn thang máy gia đình, không nên bắt đầu bằng câu hỏi: “Nên chọn thang đạt tiêu chuẩn châu Âu EN 81-41 hay EN 81-20/50” mà nên xác định loại thang máy phù hợp với nhu cầu và hiện trạng ngôi nhà:

• Số tầng và tổng hành trình
• Diện tích dành cho thang máy
• Khả năng đào hố pit
• Chiều cao tầng trên cùng
• Kết cấu chịu lực của công trình
• Vị trí cửa ra vào tại từng tầng
• Điều kiện lắp đặt trong nhà hay ngoài trời
• Khả năng tiếp cận khi bảo trì và cứu hộ

Sau khi xác định loại thiết bị phù hợp, khách hàng cần kiểm tra tiêu chuẩn nào thực sự áp dụng cho sản phẩm đó và sản phẩm có tài liệu chứng minh sự phù hợp với tiêu chuẩn được công bố hay không.

6. Các dòng thang máy Cibes áp dụng tiêu chuẩn châu Âu nào

Theo giấy chứng nhận kiểm định từ Liftinstituut (Tổ chức kiểm định và cấp chứng nhận an toàn độc lập hàng đầu châu Âu trong lĩnh vực thang máy), thang máy Cibes đạt các tiêu chuẩn: EN 81-41, một phần EN 81-20 và SIL 3 (mức độ toàn vẹn an toàn của chức năng an toàn).

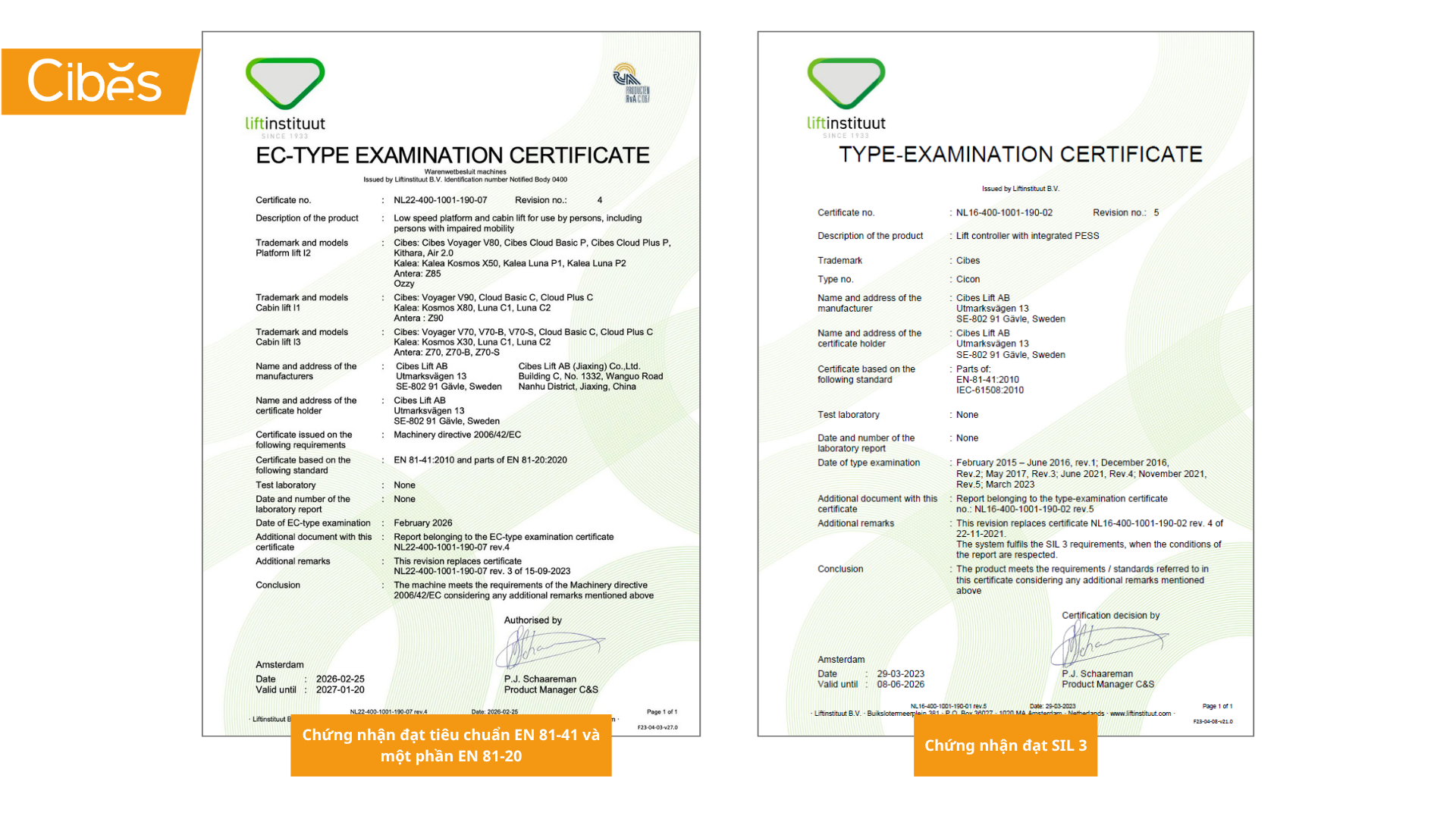

Thang máy Cibes đạt tiêu chuẩn EN 81-41, một phần của EN 81-20 và SIL 3

7. Cách kiểm tra chứng nhận tiêu chuẩn thang máy gia đình có áp dụng đúng sản phẩm không

Khi kiểm tra chứng nhận do nhà cung cấp đưa ra, khách hàng nên đối chiếu phiên bản tiêu chuẩn, phạm vi chứng nhận, model/sản phẩm được chứng nhận, tổ chức cấp và trạng thái hiệu lực của tài liệu. Một chứng nhận không nên được sử dụng để đại diện cho sản phẩm nằm ngoài phạm vi mà tài liệu đó xác nhận. Các đầu mục kiểm tra bao gồm:

• Mô tả sản phẩm áp dụng cho chứng nhận
• Tên dòng sản phẩm được chứng nhận
• Tên và địa chỉ của nhà sản xuất
• Tên và địa chỉ của đơn vị được nhận chứng nhận
• Tiêu chuẩn châu Âu dành cho thang máy gia đình được áp dụng
• Ngày cấp, thời hạn hoặc trạng thái hiệu lực

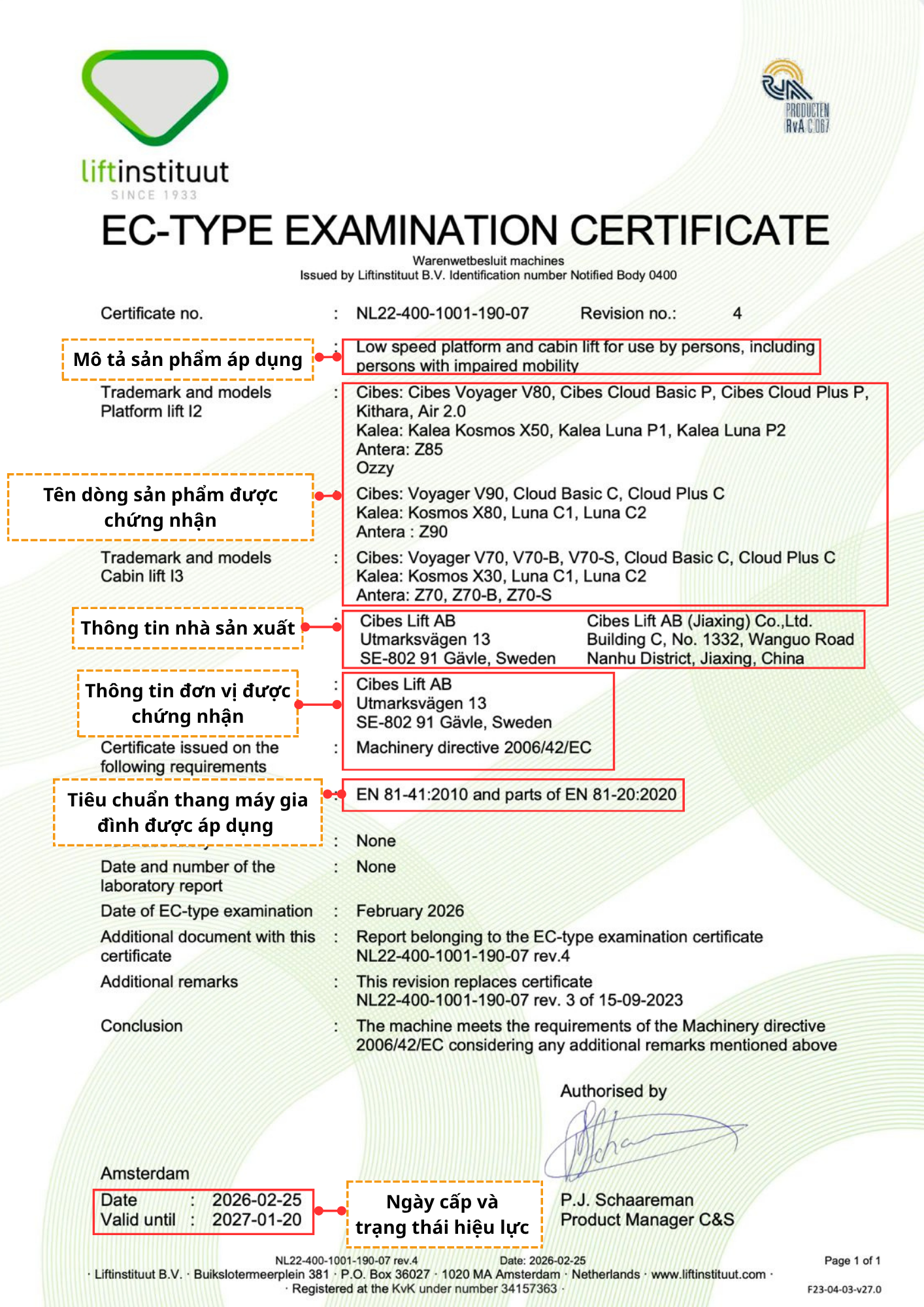

Cách kiểm tra tiêu chuẩn thang máy gia đình

Kết luận

EN 81-41 và EN 81-20/50 không nên được xem là các “cấp độ” để xếp hạng tiêu chuẩn nào cao hơn hay an toàn hơn. EN 81-41 và EN 81-20/50 có phạm vi áp dụng cho những nhóm thiết bị khác nhau.

Vì vậy, khi lựa chọn thang máy gia đình, người mua nên xác định loại thiết bị phù hợp với nhu cầu và điều kiện công trình trước, sau đó kiểm tra tiêu chuẩn nào thực sự áp dụng cho sản phẩm đó và sản phẩm có tài liệu chứng minh sự phù hợp với tiêu chuẩn được công bố hay không.

Khi kiểm tra chứng nhận, không nên chỉ nhìn thấy tên “EN 81-41” hay “EN 81-20/50” là đủ. Các thông tin về tên dòng sản phẩm, phiên bản tiêu chuẩn, phạm vi chứng nhận, tổ chức cấp và trạng thái hiệu lực của tài liệu cũng cần được đối chiếu để tránh sử dụng chứng nhận của một sản phẩm để đại diện cho sản phẩm khác.
