Cấu tạo của thang máy gia đình, nguyên lý hoạt động & chức năng

Kiến Thức Chung - 11/02/2021
Cấu tạo của thang máy gia đình bao gồm nhiều bộ phận như hố thang máy, tủ điều khiển, phanh cơ, cabin, cửa tầng, khung đối trọng… Nắm được cấu tạo thang máy giúp bạn hiểu rõ nguyên lý hoạt động của từng bộ phận và dễ dàng phát hiện các lỗi sai trong quá trình sử dụng. Cùng Cibes khám phá chi tiết về cấu tạo thang máy gia đình trong bài viết bên dưới.

1. Thang máy gia đình là gì? Có mấy loại?

Thang máy gia đình là loại thang máy có kích thước nhỏ gọn, được lắp đặt trong khuôn viên nhà nhằm phục vụ chủ yếu việc di chuyển lên xuống giữa các tầng cho các thành viên trong gia đình. Thang máy gia đình thường có sự hạn chế về số điểm dừng tối đa nên không được sử dụng cho tòa nhà nhiều tầng.

Hiện nay thang máy gia đình không những thu hút gia chủ nhờ các tính năng đặc biệt hỗ trợ mọi thành viên trong gia đình di chuyển dễ dàng mà còn làm nổi bật căn nhà nhờ những tuyệt tác tinh tế nhưng không kém phần sang trọng ẩn trong thang máy.

Có nhiều cách để phân loại thang máy gia đình, nhưng trên thị trường hiện đang chia thành 2 loại:

  • Thang máy có phòng máy
  • Thang máy không phòng máy

Cùng tìm hiểu cấu tạo 2 loại thang máy gia đình trong nội dung tiếp theo!

Thang máy gia đình bao gồm thang máy có phòng máy (phải) và thang máy không có phòng máy (trái)

Thang máy gia đình bao gồm thang máy có phòng máy (phải) và thang máy không có phòng máy (trái)

2. Cấu tạo thang máy có phòng máy

Thang máy có phòng máy là loại thang sử dụng công nghệ cáp kéo. Dưới đây là cấu tạo và chức năng của từng bộ phận của thang máy gia đình có phòng máy:

Bộ phận

Chi tiết

Chức năng

Hố thang máy

Cáp tín hiệu

Truyền thông tin từ hộp điều khiển đến tủ điện

Hộp điều khiển trên nóc cabin

Điều khiển, kiểm soát sự di chuyển của thang máy để đảm bảo vận hành an toàn, trơn tru

Hệ thống điện chiếu sáng

Chiếu sáng dọc hố thang trong quá trình vận hành, bảo trì, sửa chữa thang máy; đồng thời tăng tính thẩm mỹ cho thang máy

Hệ thống công tắc

Giới hạn hành trình chuyển động của thang, tránh trường hợp thang vượt quá tốc độ dẫn đến va chạm

Hệ thống cứu hộ tự động

Hệ thống bo mạch

Nguồn ắc quy lưu điện dự phòng

Khi thang máy bị cắt điện đột ngột, hệ thống cứu hộ tự động giúp thang dừng về tầng gần nhất đồng thời giúp người di chuyển ra ngoài an toàn nhờ nguồn điện dự phòng UPS hoặc ắc quy

Phòng máy

Tủ điều khiển (Điều khiển tín hiệu và Điều khiển tốc độ)

Là bộ phận trung tâm iều khiển mọi hoạt động, giúp thang máy vận hành trơn tru, thống nhất

Rail dẫn hướng

Rail dẫn hướng đối trọng & Rail dẫn hướng cabin

Giúp thang máy di chuyển đúng hướng theo chiều thẳng đứng

Đối trọng



Dùng để cân bằng trọng lượng của thang máy. Khối lượng đối trọng bao gồm tự trọng cabin và tải trọng của thang máy

Hệ thống cabin

  • Khung cabin
  • Sàn cabin
  • Nóc cabin
  • Vách cabin

Chứa hàng hóa hoặc người cần di chuyển. Ngoài ra, hệ thống cabin còn là nơi có thể thiết kế chất liệu, hoa văn theo sở thích

Hệ thống phanh cơ khí



Dùng để cabin bám vào rail dẫn hướng trong quá trình thang máy di chuyển

Cáp tải



Có tác dụng nối hạ cabin và đối trọng chịu toàn bộ lực tải trọng của thang máy

Hệ thống giảm chấn

  • Giảm chấn đối trọng
  • Giảm chấn cabin

Được lắp phía dưới thang máy, giúp giảm rung lắc tối đa khi thang hoạt động

Cửa tầng

  • Cửa đóng mở
  • Nút bấm gọi tầng

Là thiết bị đóng mở cửa tầng ra vào và được tự động hoàn toàn. Cửa tầng thang máy là một điểm nhấn giúp người dùng thể hiện phong cách nội thất của căn nhà

Phòng máy

  • Hệ thống khung cơ khí bệ máy
  • Máy kéo
  • Hệ thống phanh cơ khí

Thường đặt cố định ở tầng trên cùng của thang máy, giúp thang di chuyển an toàn và ổn định

Bản vẽ chi tiết của thang máy có phòng máy

Bản vẽ chi tiết của thang máy có phòng máy

3. Cấu tạo thang máy không phòng máy

Cibes Lift Việt Nam là một trong những đơn vị hàng đầu cung cấp thang máy không phòng máy nhờ sử dụng công nghệ trục vít. Cấu tạo chi tiết của loại thang máy này được thể hiện trong bảng sau đây:

Bộ phận

Chi tiết

Chức năng

Hệ thống điều khiển

Gồm các nút lệnh:

  • Số tầng
  • Cứu hộ
  • Dừng khẩn cấp
  • Điện thoại

Giúp điều khiển thang máy theo mong muốn của người dùng và cung cấp các chức năng đảm bảo an toàn cho người dùng.

Hệ thống trục vít

  • Bu lông truyền động chịu lực
  • Bu lông an toàn
  • Dầu bôi trơn trục vít
  • Trục vít

Khả năng chịu lực ấn tượng lên tới 100kN, dễ dàng nâng đỡ hành trình di chuyển ở tốc độ an toàn 0.15 - 0.25m/s.

Hệ truyền động EcoSilent



Giúp giảm thiểu tiếng ồn khi thang máy vận hành (chỉ tạo ra cường độ âm thanh ở mức 40 dB), thân thiện với môi trường, giải pháp hoàn hảo cho xu hướng sống xanh.

Giếng thang máy

Khung nhôm định hình hàng không

Khung nhôm chắc chắn, an toàn, mang lại tính thẩm mỹ cao cho căn nhà

Vách kính cường lực 2 lớp

Vách kính mang đến trải nghiệm không gian nhiều ánh sáng khi chuyển, đồng thời đảm bảo độ an toàn cao, không bị vỡ vụn khi chịu tác động mạnh hoặc nhiệt độ thay đổi đột ngột.

Cabin thang máy

Sàn thang máy

Sàn thang máy nhiều họa tiết khác nhau (, vân đá, vân gỗ…) giúp làm tăng tính thẩm mỹ

Cửa thang máy

Cửa thang máy có nhiều size từ S - XL, có thể chọn cửa mở tay hoặc cửa saloon 2 cánh tự động, mang đến sự thuận tiện và thoải mái tối đa cho người dùng

Mành hồng ngoại

Mành hồng ngoại gắn tại cửa thang máy giúp nhận biết vật cản chắn cửa

Bản vẽ kết cấu thang máy Cibes - bảng điều khiển A4000

Bản vẽ kết cấu thang máy Cibes - bảng điều khiển A4000

Bản vẽ cửa thang máy A4000 Cibes tầng 1

Bản vẽ cửa thang máy A4000 Cibes tầng 1

Bản vẽ kết cấu thang máy Cibes - giếng thang máy A4000

Bản vẽ kết cấu thang máy Cibes - giếng thang máy A4000

Ngoài thang máy trục vít, thang máy thủy lực cũng là thang máy không phòng máy. Dưới đây là bảng cấu tạo của thang máy thủy lực:

Bộ phận

Chi tiết

Chức năng

Hệ thống thủy lực

Xi lanh thủy lực

Chứa dầu thủy lực để tạo ra lực nâng cho cabin thang máy khi bơm đẩy dầu vào xi lanh, di chuyển piston và nâng cabin lên.

Piston

Được đặt trong xi lanh, nhận áp lực từ dầu thủy lực để nâng hoặc hạ cabin, đóng vai trò trực tiếp trong việc chuyển động thẳng đứng của thang máy.

Bơm thủy lực

Tạo áp lực cho dầu thủy lực, đẩy dầu vào xi lanh để nâng piston, giúp cabin thang máy di chuyển lên. Khi cần hạ, áp lực sẽ được giải phóng.

Bình chứa dầu

Chứa dầu thủy lực, cung cấp dầu cho hệ thống bơm để vận hành thang máy.

Van điều khiển

Điều chỉnh dòng chảy và áp lực của dầu thủy lực, giúp kiểm soát tốc độ và chiều di chuyển của cabin.

Hệ thống điều khiển trong cabin

Bảng điều khiển và nút điều khiển

Bảng điều khiển và nút điều khiển giúp người dùng điều khiển thang máy theo mong muốn và cung cấp các chức năng đảm bảo an toàn cho người dùng.

Bộ vi xử lý

Giúp điều khiển hệ thống

Hệ thống cảm biến

Giúp hỗ trợ nhận diện các vật cản

Hệ thống khung giếng thang và cabin

  • Cửa tầng cabin
  • Cabin thang máy

Bộ phận trực tiếp giúp người dùng di chuyển

Hệ thống cơ khí

  • Khung giếng thang
  • Ray thang máy
  • Khung ray dẫn tầng

Giúp đảm bảo thang máy chuyển động thẳng, không lệch hướng, thăng bằng và ổn định

Bộ phận giảm chấn

  • Lò xo giảm chấn
  • Đệm cao su
  • Khung giảm chấn
  • Lò xo và đệm cao su giúp cabin dừng êm ái khi chạm tầng cuối
  • Khung giảm chấn bảo vệ cabin khỏi va đập mạnh

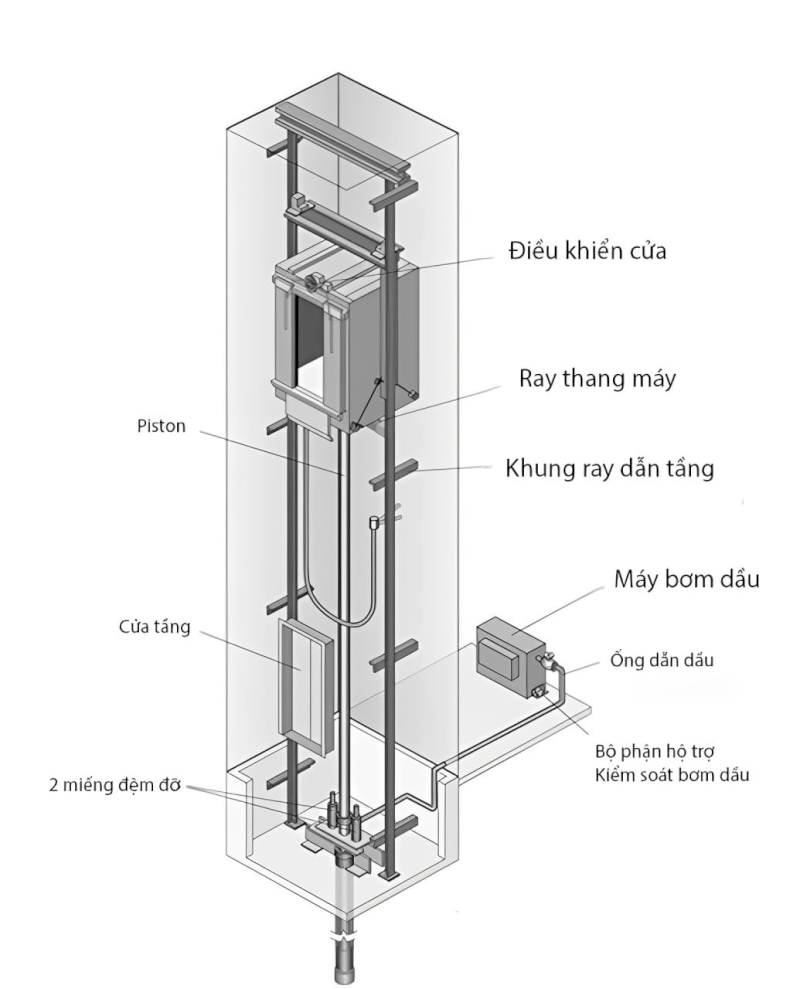

Mô hình thang máy thủy lực cơ bản được thể hiện qua bản vẽ

Mô hình thang máy thủy lực cơ bản được thể hiện qua bản vẽ

4. Điểm khác biệt giữa kết cấu thang máy gia đình và thang máy chung cư

STT

Thông tin chi tiết

Thang máy gia đình nói chung

Thang máy chung cư

1

Đặc điểm

  • Thang máy gia đình tiện lợi cho người già, trẻ em di chuyển trong nhà riêng nhiều tầng
  • Phong cách thiết kế đa dạng, tùy theo sở thích của chủ nhà và có thể thay đổi linh hoạt phù hợp với địa hình kiến trúc ngôi nhà.
  • Thang máy chung cư phục vụ nhu cầu đi lại của rất nhiều người trong tòa nhà.
  • Thang máy chung cư có thiết kế sang trọng.
  • Có phần mềm quản lý và cùng với công tác quản lý của tòa nhà.

3

Tốc độ

9 - 15 (m/phút) tùy theo chiều cao hành trình, công nghệ thang

60 (m/phút) hoặc 90 (m/phút) tùy theo chiều cao hành trình

4

Thời gian thi công

7 - 30 ngày

2- 3 tháng

5

Tần suất bảo trì

2 - 12 lần/năm tùy theo công nghệ thang

1 tháng/lần - 3 tháng/lần

6

Giá thang máy

300 - 2 tỷ tùy theo công nghệ thang, số điểm dừng, kích thước

Tùy theo chiều cao tòa nhà

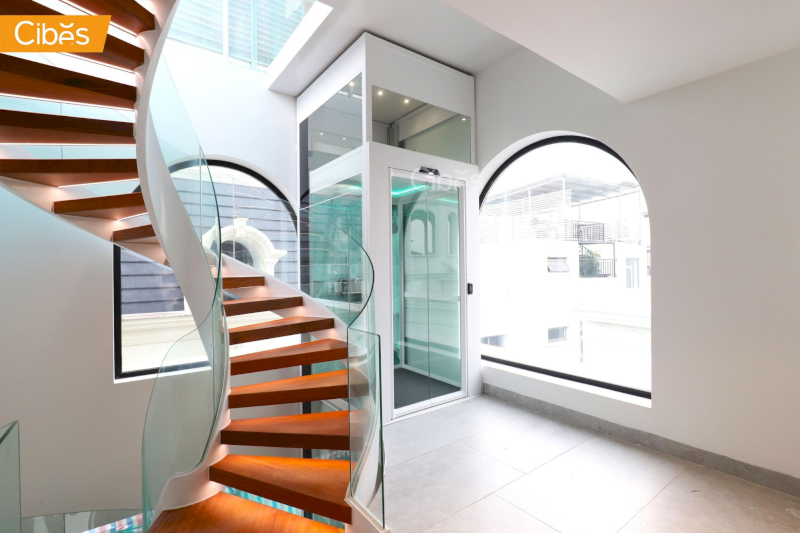

Thang máy gia đình phục vụ số lượng người di chuyển ít hơn so với thang máy chung cư

Thang máy gia đình phục vụ số lượng người di chuyển ít hơn so với thang máy chung cư

5. Nguyên lý hoạt động của thang máy gia đình

Thang máy gia đình bao gồm nhiều loại như thang máy cáp kéo, thang máy trục vít và thang máy thủy lực. Mỗi loại thang lại có nguyên lý hoạt động khác nhau, phù hợp với từng không gian và nhu cầu sử dụng.

5.1. Thang máy cáp kéo

Khi người sử dụng gọi thang hoặc chọn tầng, hệ thống điều khiển nhận tín hiệu và kích hoạt động cơ, puli quay kéo cabin lên hoặc xuống. Đối trọng có vai trò cân bằng và giảm lực cần thiết từ động cơ, đảm bảo thang máy hoạt động trơn tru và ổn định. Khi cabin đến tầng mong muốn, phanh sẽ được kích hoạt để dừng cabin. Sau đó, cửa thang máy mở để hành khách ra vào.

Thang máy cáp kéo hoạt động dựa trên nguyên lý dùng động cơ quay puli, hệ thống cáp và đối trọng để di chuyển cabin. Hệ thống phanh và cảm biến giúp đảm bảo thang máy dừng đúng vị trí và đảm bảo an toàn trong quá trình vận hành.

Thang máy gia đình phục vụ số lượng người di chuyển ít hơn so với thang máy chung cư

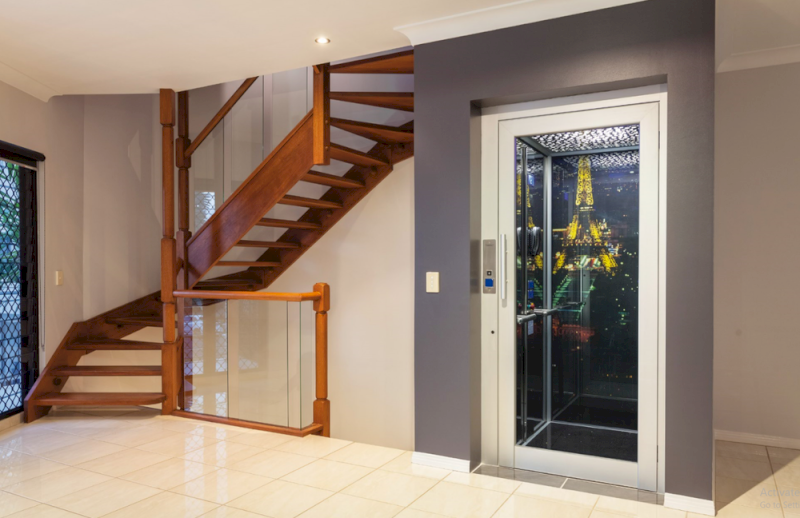

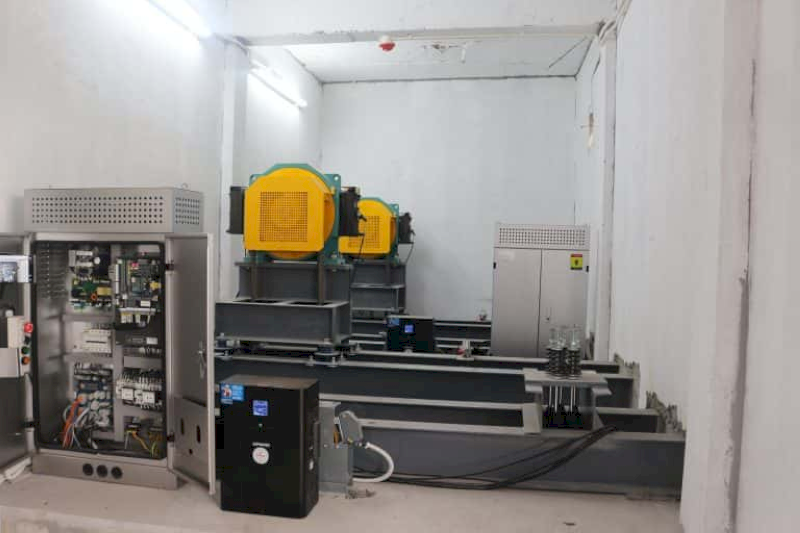

Thang máy cáp kéo thường được lắp đặt một phòng máy trên đỉnh giếng thang để vận hành và điều khiển những sợi cáp chịu tải trọng lớn

5.2. Thang máy trục vít

Khi có lệnh gọi thang hoặc chọn tầng, hệ thống điều khiển sẽ kích hoạt động cơ để quay trục vít theo chiều tương ứng. Đai ốc đồng thời trượt dọc trục vít, kéo cabin lên hoặc xuống một cách ổn định. Khi đến tầng mong muốn, động cơ dừng quay và cabin dừng lại đúng vị trí.

Thang máy trục vít hoạt động dựa trên nguyên lý chuyển động của đai ốc dọc theo trục vít khi trục vít quay, không cần đối trọng hoặc hệ thống puli như thang máy cáp kéo.

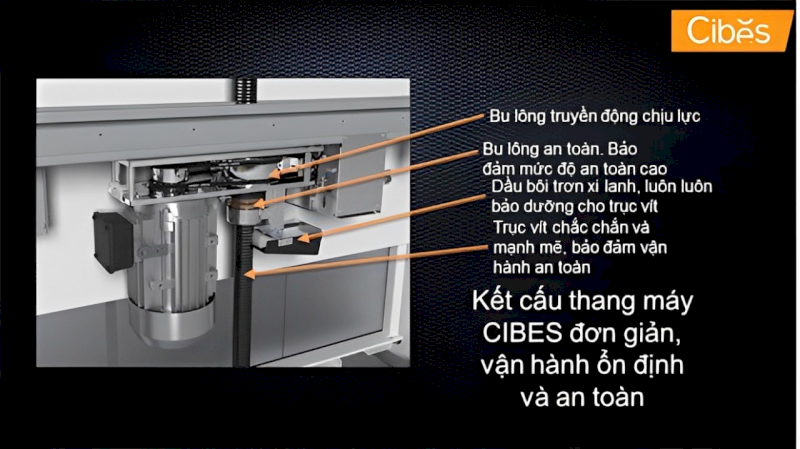

Thang máy Cibes sử dụng công nghệ trục vít

Thang máy Cibes sử dụng công nghệ trục vít

5.3. Thang máy thủy lực

Thang máy sử dụng công nghệ thủy lực hoạt động dựa trên lực nén của dầu thủy lực để nâng hoặc hạ cabin. Hệ thống này thường gồm các thành phần chính như bơm thủy lực, xi-lanh, piston, và van điều khiển.

Hệ thống có một bơm thủy lực được kết nối với bình chứa dầu. Khi thang máy cần di chuyển lên, bơm thủy lực sẽ bơm dầu từ bình chứa vào xi-lanh. Lực bơm dầu tạo ra áp lực đẩy piston trong xi-lanh, và piston này nâng cabin lên theo chiều cao mong muốn.

Cabin thang máy được gắn vào đầu của piston, nằm bên trong xi-lanh. Khi dầu được bơm vào xi-lanh, áp lực của dầu đẩy piston lên, đồng thời nâng cabin thang máy. Khi thang máy di chuyển xuống, van xả dầu sẽ mở để dầu chảy ngược về bình chứa, giảm áp lực trong xi-lanh và hạ piston xuống cùng với cabin.

Nguyên lý hoạt động của thang máy thủy lực

Nguyên lý hoạt động của thang máy thủy lực

6. Cách thang máy hoạt động trong trường hợp đặc biệt

Thang máy cũng được trang bị nhiều tính năng an toàn để ứng phó với các tình huống khẩn cấp như mất điện hay hoả hoạn, giúp người dùng an toàn và kịp thời xử lý sự cố.

6.1. Mất điện

Khi mất điện, hệ thống sẽ kích hoạt đèn chiếu sáng khẩn cấp trong cabin để duy trì ánh sáng. Đồng thời, cabin sẽ tự động di chuyển đến tầng gần nhất bằng nguồn điện dự phòng từ ắc quy, sau đó mở cửa để toàn bộ hành khách trong thang máy có thể sơ tán an toàn.

6.2. Hỏa hoạn

Trong trường hợp xảy ra hỏa hoạn, nếu thang máy có tích hợp chức năng hoạt động khi có hỏa hoạn (FER), nó sẽ nhận tín hiệu báo cháy từ hệ thống báo động và tự động di chuyển đến tầng đã được cài đặt sẵn để sơ tán. Tầng này được thiết lập trong quá trình lắp đặt thang máy nhằm tạo điều kiện thoát hiểm nhanh chóng và an toàn cho hành khách.

Khi xảy ra các sự cố về điện hoặc hỏa hoạn, thang máy được tự động di chuyển đến tầng gần nhất hoặc tầng được cài đặt sẵn để đảm bảo hành khách được an toàn

Khi xảy ra các sự cố về điện hoặc hỏa hoạn, thang máy được tự động di chuyển đến tầng gần nhất hoặc tầng được cài đặt sẵn để đảm bảo hành khách được an toàn

Trên đây là các thông tin chi tiết về nguyên lý hoạt động, chức năng và cấu tạo của thang máy gia đình. Việc hiểu rõ về những yếu tố này sẽ giúp bạn lựa chọn được một chiếc thang máy phù hợp với nhu cầu và không gian của ngôi nhà.

Nếu có bất kì thắc mắc nào về thang máy gia đình, bạn đừng quên liên hệ với Cibes Lift Việt Nam qua các kênh thông tin sau đây để được hỗ trợ nhanh nhất:
